CKDJH Series Class 1E Category K3 مشغل الصمام الكهربائي ربع دورة هو جهاز محرك مخصص من الدرجة النووية لتطبيقات الطاقة النووية، مناسب للصمامات الدوارة من 0 إلى 90 درجة مثل الصمامات الكروية وصمامات الفراشة. إنه يلبي متطلبات السلامة الكهربائية من الفئة 1E والإغلاق الآمن من الفئة K3، وقد اجتاز اختبارات التأهيل لمقاومة الزلازل والإشعاع من الدرجة النووية. يمكن للمشغل أن يتحمل إشعاع 110×10³Gy γ-ray ويعمل بثبات تحت الحمل الزلزالي SL2، مع درجة حماية IP68. من خلال اعتماد وصلة الحافة القياسية ISO5211، فهي تغطي نطاق عزم الدوران من 60 إلى 2500 نيوتن متر ومتوفرة في أنواع التشغيل والإيقاف والتنظيم. يتم تطبيقه على نطاق واسع في الجزر النووية، والجزر التقليدية، وأنظمة النقل المساعدة للسلامة ووسائط المعالجة لمحطات الطاقة النووية، فهو يوفر حل دفع آمن ومستقر من الدرجة النووية لفتح وإغلاق وتنظيم صمامات الطاقة النووية.
| الكمية: | |
|---|---|
سلسلة CKDJH

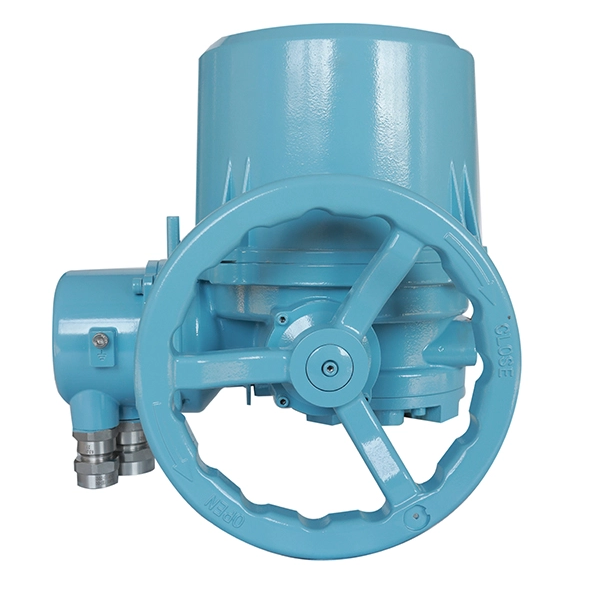

إن مشغل الصمام الكهربائي ربع الدورة من الفئة CKDJH فئة 1E فئة K3 هو جهاز قيادة احترافي مخصص من الدرجة النووية تم تطويره بشكل مستقل بواسطة Yangzhou Hengchun Electronics Co., Ltd.، الشركة الرائدة في الصين في مجال تصنيع مشغلات الصمامات. تم تصميم هذا خصيصًا لتطبيقات الطاقة النووية، مشغل الصمام الكهربائي من الدرجة النووية وهو مصمم خصيصًا للصمامات الدوارة من 0 إلى 90 درجة بما في ذلك الصمامات الكروية وصمامات الفراشة، ويعمل كمكون المحرك الأساسي للتحكم في صمام الطاقة النووية. إنه يتوافق تمامًا مع متطلبات السلامة الكهربائية من الفئة 1E ومتطلبات الإغلاق الآمن من الفئة K3 لمنشآت الطاقة النووية، وقد اجتاز اختبارات تأهيل صارمة لمقاومة الزلازل والإشعاع من الدرجة النووية. باعتباره عالي الأداء مشغلًا كهربائيًا ربع دورة ، فإنه يدمج حمل الحمولة الموثوق به، والقدرة على التكيف مع البيئة القصوى والتحكم الدقيق، مما يوفر حل قيادة آمنًا ومستقرًا لفتح وإغلاق وتنظيم صمامات الطاقة النووية في جميع الأنظمة الأساسية لمحطات الطاقة النووية.
الميزة الأبرز لسلسلة CKDJH هي أدائها الممتاز ضد الإشعاع والزلازل، والذي يمكن أن يتحمل إشعاع 110×10⊃3;Gy γ-ray ويعمل بثبات تحت الحمل الزلزالي SL2. تلبية المتطلبات البيئية القاسية لمحطات الطاقة النووية بشكل كامل.
بفضل درجة الحماية IP68 ، يكون المشغل مقاومًا للغبار والغمر في المياه العميقة، ويتكيف مع ظروف العمل المعقدة لأنظمة الطاقة النووية. إنها تعتمد وصلة الحافة القياسية ISO5211 الدولية، مما يحقق المطابقة الشاملة مع الصمامات النووية وسهولة التركيب والاستبدال.
من خلال تغطية نطاق عزم الدوران من 60 إلى 2500 نيوتن متر، يمكن للمشغل تلبية احتياجات القيادة بمواصفات مختلفة للصمامات الدوارة للطاقة النووية. إنه متوفر في أنواع التشغيل والإيقاف والتنظيم، مما يدعم كلاً من التحكم البسيط في التبديل والتنظيم الدقيق للتدفق المتوسط للصمامات.
لقد حصل على شهادة السلامة الكهربائية من الفئة 1E والإغلاق الآمن من الفئة K3، وقد اجتازت جميع مؤشرات الأداء اختبارات التأهيل الرسمية للدرجة النووية، مما يضمن سلامة وموثوقية تشغيله في أنظمة الطاقة النووية.
فئة المعلمة | معلمات محددة |
المواصفات الأساسية | نوع المنتج: مشغل كهربائي بصمام من الدرجة النووية ربع دورة شهادة الدرجة النووية: تصنيف السلامة الكهربائية من الفئة 1E، التصنيف الزلزالي من الفئة K3، شهادة الفئة الزلزالية Ⅰ عمر التصميم: 40 سنة درجة الحماية: IP6 |
الطاقة وناقل الحركة | مصدر الطاقة: 380 فولت تيار متردد ثلاثي الطور هيكل ناقل الحركة: ناقل الحركة الميكانيكي ذو التروس الدودية نموذج الإخراج: خرج عزم الدوران (يمكن تحقيق خرج الدفع عبر جهاز التحويل) الصمامات القابلة للتطبيق: صمامات بوابة الطاقة النووية، وصمامات الكرة الأرضية والصمامات الخطية الأخرى |
الظروف البيئية وظروف العمل تتحمل القدرة | المقاومة الزلزالية: يقاوم الحمل الزلزالي الآمن SL2 مقاومة التشعيع: يتحمل إشعاع γ-ray بمقدار 110×10⁴Gy ظروف التشغيل: التشغيل المستقر في ظل ظروف العمل العادية والإغلاق الآمن في حالات الطوارئ |
الحماية الأساسية والمواد | الحماية من الحمل الزائد: مجموعة زنبركية القرص + آلية التحكم في عزم الدوران لحماية ذكية من الحمل الزائد المواد الأساسية: علبة التروس ZL111، الدودة 20CrMnTi، العتاد الدودي QA110-4-4 تكنولوجيا المعالجة: معالجة ميكانيكية دقيقة مع فحص صارم طوال العملية برمتها |
الهيكل والميزات | ميزة التصميم: تصميم معماري معياري مزايا التشغيل والصيانة: التركيب والتشغيل المريح والفعال؛ سهولة تفكيك المكونات وتجميعها وصيانتها، مما يقلل من تكاليف التشغيل والصيانة ووقت التوقف عن العمل المجال المطبق: مجال الطاقة النووية (المطابقة خارج وعاء الاحتواء للمفاعل النووي) |
تلتزم شركة Hengchun بشكل صارم بمعايير جودة صناعة الطاقة النووية ومتطلبات شهادة ISO الدولية لإنتاج سلسلة CKDJH . لقد خضعت جميع المنتجات لاختبارات التأهيل من الدرجة النووية كاملة، بما في ذلك المقاومة الزلزالية، ومقاومة الإشعاع، ومقاومة درجات الحرارة العالية والمنخفضة، واختبارات موثوقية التشغيل على المدى الطويل. تطبق عملية التصنيع بأكملها مراقبة الجودة في حلقة مغلقة، بدءًا من شراء المواد الخام وحتى معالجة المكونات والتجميع وفحص المصنع، مع عقد فحص الجودة المتعددة لضمان أن كل مشغل صمام كهربائي ربع دورة من الدرجة النووية يلبي متطلبات التشغيل الصارمة لمحطات الطاقة النووية. يحتوي المنتج أيضًا على نظام كامل لضمان جودة ما بعد البيع، مما يوفر الدعم الفني وحلول الصيانة لعملاء الطاقة النووية العالميين.
تم تكييف المشغل للصمامات الخطية مثل صمامات البوابة والصمامات الكروية، حيث يقوم المشغل بفتح الصمام وإغلاقه في دوائر التبريد ومياه التغذية والصرف للجزيرة النووية، ويعمل بثبات تحت الحمل الزلزالي SL2 لضمان التشغيل المستمر والموثوق للأنظمة المساعدة للجزيرة النووية.
يتم تطبيقه على تشغيل الصمامات لخطوط أنابيب معالجة البخار ومياه التغذية والمياه المكثفة، وتتكيف درجة الحماية IP68 ومقاومته للإشعاع مع ظروف العمل المعقدة للجزيرة التقليدية، مما يحقق التحكم الدقيق في توصيل الوسائط ويدعم التشغيل عالي الكفاءة للجزيرة التقليدية.
وباعتباره مكون المحرك الأساسي لأنظمة التبريد وتخفيف الضغط في حالات الطوارئ، فإنه يستجيب بسرعة لأوامر التحكم في الصمامات في ظل ظروف الإغلاق الآمن في حالات الطوارئ لإكمال عمليات الإغلاق الآمن، والحفاظ على سلامة معدات الطاقة النووية.
يتم استخدامه لتشغيل صمامات الماء والبخار وغيرها من خطوط أنابيب النقل المتوسطة للعملية النووية، ويمكنه العمل بثبات لفترة طويلة في بيئات الطاقة النووية القاسية، مما يضمن النقل السلس لوسائط المعالجة.
سلسلة CKDJH عبارة عن جهاز دفع مخصص من الدرجة النووية حصريًا لمحطات الطاقة النووية، ويتم تطبيقه على نطاق واسع في الجزر النووية، والجزر التقليدية، وأنظمة النقل المساعدة للسلامة النووية ووسائط المعالجة لمحطات الطاقة النووية حول العالم.
نعم، استنادًا إلى مواصفات الصمام الفعلية ومتطلبات ظروف العمل لعملاء الطاقة النووية، يمكننا توفير تعديل مخصص لنطاق عزم الدوران وأوضاع التشغيل، وكذلك توفير الحلول التقنية الداعمة وإرشادات التثبيت.
