سلسلة بي اتش اس

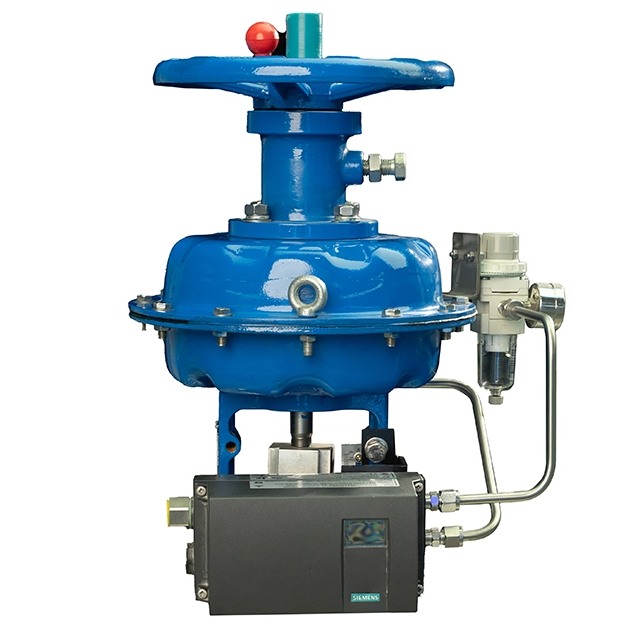

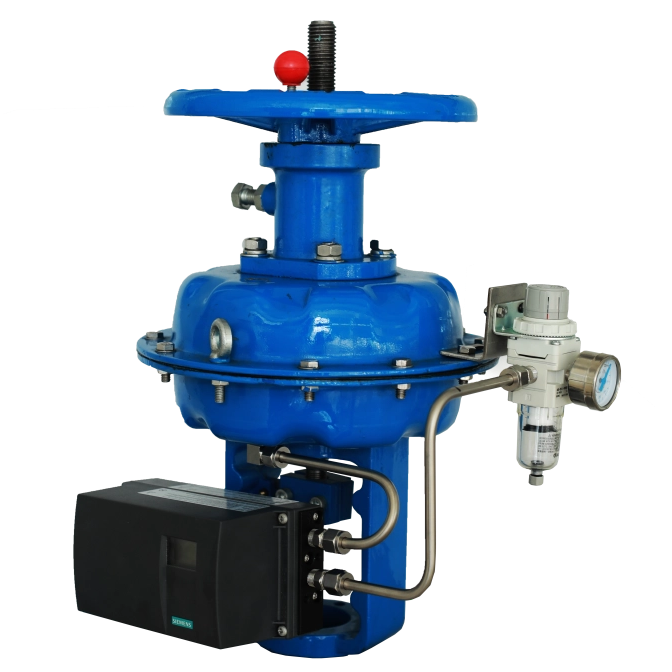

تم تصنيع بواسطة Yangzhou Hengchun Electronics Co., Ltd. المحرك الهوائي من نوع الحجاب الحاجز من سلسلة BHS وهو عبارة عن جهاز تحكم هوائي عالي الأداء يحول إشارات الضغط الهوائي إلى إزاحة خطية دقيقة وقوة إخراج عبر أغشية مرنة. باعتباره أساسيًا مشغلًا هوائيًا للتحكم في الصمامات الصناعية، فهو يقود مباشرة حركة التخزين المؤقت لصمامات التحكم والصمامات الكروية، مما يحقق التنظيم المستمر الدقيق والتحكم في التشغيل والإيقاف لمعلمات العملية الرئيسية بما في ذلك معدل تدفق السائل والضغط ودرجة الحرارة. تم تصنيفها إلى أنواع زنبركية العودة (أحادية الفعل) ومزدوجة الفعل، وتم تصميم النسخة أحادية الفعل خصيصًا لظروف العمل الخاصة بإيقاف الطوارئ (ESD)، مما يجعلها خيارًا موثوقًا به للتحكم في السلامة الصناعية. مع أقصى قوة دفع فردية تبلغ 93 كيلو نيوتن عند ضغط 5 بار، تتميز هذه السلسلة في التطبيقات الصناعية شديدة التحمل.
يتميز المشغل بضغط تشغيل مقدر يبلغ 0.4-0.8MPa (0.6MPa للاستخدام الشائع) وقوة تحمل ضغط تبلغ 1.5 مرة الضغط المقدر. مع 3 دقائق من الضغط دون تسرب أو تشوه، مما يضمن التشغيل المستقر في ظل ظروف الضغط العالي.
اعتماد مواد عالية الجودة (كتلة أسطوانة من حديد الدكتايل/الألومنيوم المصبوب QT450، ومكبس من سبائك الألومنيوم، وأختام NBR/FKM). يحقق المشغل معدلات تسرب منخفضة للغاية، ويلبي معايير الختم الصناعية الصارمة لجانب الضغط الخلفي ونهاية العمود.
تتميز بعمر خدمة يصل إلى ≥50,000 دورة فتح وإغلاق تحت الحمل المقدر، مع درجة حرارة تشغيل قياسية تبلغ -20 درجة مئوية ~+80 درجة مئوية وإصدارات قابلة للتخصيص لدرجات الحرارة المنخفضة/المرتفعة (-40 درجة مئوية ~+80 درجة مئوية/-20 درجة مئوية ~+120 درجة مئوية). تصل درجة الحماية إلى IP65/IP67، مع درجة مقاومة الانفجار Exd II BT4/CT4 الاختيارية للبيئات الخطرة.
مجهزة بالملحقات القياسية والاختيارية الكاملة، فهي تدعم طرق تركيب الدعامة/الشفة. الامتثال لمعايير الاتصال الوطنية، ويمكن مطابقتها بسلاسة مع الصمامات الصناعية المختلفة.
حدود | وصف |
وضع العمل | عودة الربيع (أحادي المفعول) |
التوجه عمل واحد | 93 كيلو نيوتن (الضغط: 5 بار) |
ضغط التشغيل المقدر | 0.4-0.8MPa (يشيع استخدام 0.6MPa) |
قوة تحمل الضغط | 1.5 مرة من ضغط التشغيل المقدر، مع الاحتفاظ بالضغط لمدة 3 دقائق دون تسرب/تشوه |
معدل التسرب | جانب الضغط الخلفي ≥ (3+0.15D) سم⊃3;/دقيقة؛ نهاية العمود ≥ (3+0.15d) سم⊃3;/دقيقة (D= تجويف الأسطوانة، d= قطر العمود، الوحدة: مم) |
عمر خدمة التشغيل | ≥50,000 دورة فتح وإغلاق (تحت الحمل المقدر) |
درجة حرارة التشغيل | قياسي: -20 درجة مئوية ~ +80 درجة مئوية؛ درجة حرارة منخفضة مخصصة: -40 درجة مئوية~+80 درجة مئوية؛ درجة حرارة عالية مخصصة: -20 درجة مئوية ~ +120 درجة مئوية |
درجة الحماية | IP65/IP67 |
درجة مقاومة للانفجار | Exd II BT4/CT4 (اختياري) |
مواد | كتلة الأسطوانة: حديد الدكتايل QT450/الألومنيوم المصبوب؛ المكبس: سبائك الألومنيوم. الأختام: NBR/FKM |
معيار الاتصال | اتصال شفة متوافق مع GB/T 12223؛ سن منفذ الهواء متوافق مع GB/T 7306.1/2 |
طريقة التركيب | نوع القوس / نوع الشفة |
الملحقات القياسية | مؤشر الفتح، محدد السكتة الدماغية، آلية يدوية، إشارة مرجعية |
الملحقات الاختيارية | صمام الملف اللولبي، جهاز تحديد الموضع، منظم فلتر الهواء، صمام القفل |
فترة الضمان | 18 شهرًا للوحدة الكاملة |
مهلة التسليم | 25-30 يوم عمل للنماذج القياسية |
مقياس الدفع للمحركات الهوائية من النوع الغشائي من سلسلة BHS | ||||||
نموذج | المساحة الفعالة للحجاب الحاجز (سم⊃2;) | سكتة دماغية | نطاق الربيع (كيلو باسكال) | ضغط الغاز (بار) | قوة الربيع | قوة ضغط الغاز |
BHS22 | 350 | 16 | 20 ~ 100 | 0.14 | 700 | 1400 |
40 ~ 200 | 0.25 | 1400 | 1750 | |||
80 ~ 240 | 0.3 | 2800 | 2100 | |||
بي اتش اس23 | 350 | 25 | 20 ~ 100 | 0.14 | 700 | 1400 |
40 ~ 200 | 0.25 | 1400 | 1750 | |||
80 ~ 240 | 0.3 | 2800 | 2100 | |||
BHS34 | 560 | 40 | 20 ~ 100 | 0.14 | 1120 | 2240 |
40 ~ 200 | 0.25 | 2240 | 2800 | |||
80 ~ 240 | 0.3 | 4480 | 3360 | |||
بي اتش اس 45 | 900 | 60 | 20 ~ 100 | 0.14 | 1800 | 3600 |
40 ~ 200 | 0.25 | 3600 | 4500 | |||
80 ~ 240 | 0.3 | 7200 | 5400 | |||
BHS56 | 1500 | 100 | 20 ~ 100 | 0.14 | 3000 | 6000 |
40 ~ 200 | 0.25 | 6000 | 7500 | |||
80 ~ 240 | 0.3 | 12000 | 9000 | |||
يلتزم Hengchun Actuator بأنظمة التصنيع ومراقبة الجودة الصارمة المعتمدة من ISO للمشغل الهوائي من نوع الحجاب الحاجز من سلسلة BHS . تخضع كل وحدة لاختبارات صارمة لاحتجاز الضغط والتسرب والمتانة قبل التسليم، مما يضمن الامتثال لمعايير الجودة الصناعية. يوفر المنتج ضمانًا لمدة 18 شهرًا للوحدة الكاملة، مع دعم احترافي لما بعد البيع يغطي الاستشارة الفنية وتوريد قطع الغيار. يتم اختيار جميع المواد الخام والملحقات من موردين عالميين مؤهلين، مما يضمن موثوقية المشغل على المدى الطويل.
يتم تطبيق المحرك الهوائي من نوع الحجاب الحاجز من سلسلة BHS على نطاق واسع في القطاعات الصناعية الأساسية بما في ذلك النفط والغاز وتوليد الطاقة ومعالجة المياه. تشمل حالات الاستخدام النموذجية ما يلي: أنظمة الإغلاق الطارئة ESD في خطوط أنابيب النفط والغاز، وتنظيم التدفق والضغط لوسائل المعالجة في محطات الطاقة الحرارية، والتحكم الدقيق في صمامات عملية معالجة المياه، والتحكم في التشغيل/الإيقاف في الصمامات الكروية وصمامات التحكم في صناعات المعالجة الكيميائية. إن تصميم زنبركي العودة يجعله الخيار الأول لظروف العمل الحرجة المتعلقة بالسلامة والتي تتطلب إغلاقًا سريعًا للصمام في حالات الطوارئ.
يتم استخدام إصدار زنبركي العودة (أحادي المفعول) بشكل أساسي في ظروف العمل الخاصة بإيقاف التشغيل في حالات الطوارئ (ESD)، والذي يمكن أن يؤدي تلقائيًا إلى إعادة ضبط الصمام وإغلاقه عند فقدان الضغط الهوائي، مما يضمن سلامة العمليات الصناعية.
تشتمل الملحقات القياسية على مؤشر الفتح ومحدد السكتة الدماغية والآلية اليدوية وردود الفعل للإشارة؛ تشمل الملحقات الاختيارية صمام الملف اللولبي، ومحدد الموضع، ومنظم مرشح الهواء، وصمام القفل، مما يدعم التكوين المخصص لتلبية الاحتياجات الصناعية المختلفة.
