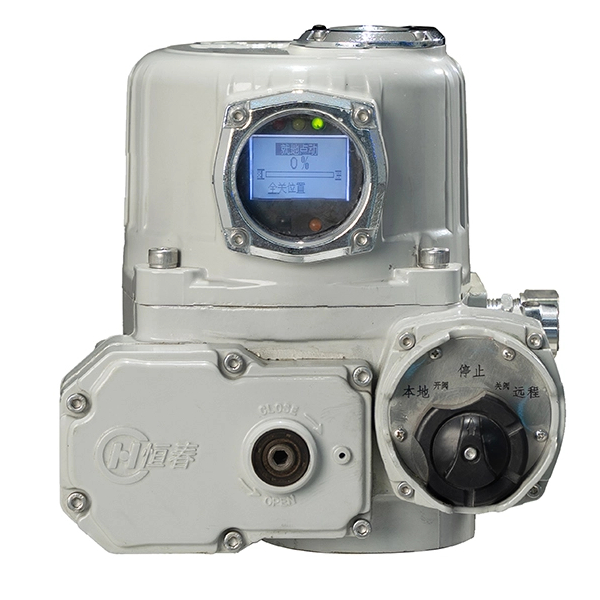

تدمج المحركات الكهربائية الذكية من سلسلة HVQ التحكم الرقمي مع تصميم الموثوقية الميكانيكية، وتتميز بالتشخيص الذاتي الشامل والتشغيل السهل والأداء الخالي من الصيانة على المدى الطويل. من خلال اعتماد ناقل الحركة، فهي تتميز بهيكل مدمج وكفاءة عالية مع نطاق زاوية الإخراج من 0 إلى 90 درجة (360 درجة اختيارية)، وتستخدم على نطاق واسع في البناء، وخطوط الأنابيب، وبناء السفن وغيرها من الصناعات.
| الكمية: | |
|---|---|
سلسلة HVQ
كمنتج أساسي لشركة Yangzhou Hengchun Electronics Co., Ltd.، الشركة الصينية المتخصصة في تصنيع المحركات الكهربائية الذكية ، فإن المحرك الكهربائي الذكي من سلسلة HVQ يدمج بشكل مثالي التحكم الرقمي مع تصميم الموثوقية الميكانيكية. من خلال اعتماد هيكل عالي الكفاءة نقل تروس ، تم تصميم هذا المحرك للتحكم الدقيق في الصمام في سيناريوهات صناعية متنوعة، ويتميز بنطاق زاوية إخراج قياسي من 0 إلى 90 درجة مع إصدار اختياري 360 درجة. إنها تتميز بالتشخيص الذاتي الشامل، والتشغيل السهل المتوافق مع البشر، والأداء بدون صيانة على المدى الطويل، مما يجعلها حل تحكم ذكي موثوق به للبناء، وخطوط الأنابيب، وبناء السفن ومجالات صناعية ثقيلة متعددة. باعتبارها عضوًا رئيسيًا في تشكيلة المحركات الكهربائية لشركة Hengchun ، فقد تم تصميمها للتكيف مع بيئات العمل القاسية وتلبية متطلبات التحكم عالية المستوى للصمامات الصناعية.
يضمن التصميم المزدوج للتحكم الرقمي والاستقرار الميكانيكي نقلًا دقيقًا للإشارة وتشغيلًا ميكانيكيًا مستقرًا، وتجنب أخطاء التحكم الناتجة عن أخطاء النظام الفردي وتحسين السلامة العامة لأنظمة التحكم في الصمام .
مجهزة بدرجة حماية IP67 ومقاومة التآكل C3، يمكنها مقاومة الرطوبة العالية ورذاذ الملح والغبار بشكل فعال، وتتحمل نطاق درجة حرارة التشغيل الواسع من -25 درجة مئوية إلى +70 درجة مئوية.
يدعم التشغيل اليدوي في حالات الطوارئ في حالة تعطل الحافلة، مما يضمن التحكم المستمر في الصمام وعمليات الإنتاج/التشغيل المستمرة، وهو ضمان سلامة بالغ الأهمية للاستخدام الصناعي في الموقع.
إن هيكل الأمثل نقل التروس يجعل المشغل صغير الحجم وذو كفاءة نقل عالية، مما يوفر مساحة التثبيت ويقلل من استهلاك الطاقة أثناء التشغيل.
متوافق مع ناقل CAN للحصول على تعليقات حالة العمل في الوقت الفعلي، ووظيفة الحماية من الحمل الزائد المضمنة، والتي يمكن أن تمنع بشكل فعال أخطاء النظام الناجمة عن الضغط غير الطبيعي وإطالة عمر خدمة الصمامات والمحركات.
فئة | حدود |
الإخراج الأساسي | زاوية الإخراج: 0°–90° (90°–360° اختياري) |
مزود الطاقة | 3 مراحل: 380 فولت تيار متردد، 50 هرتز؛ مرحلة واحدة: 220 فولت تيار متردد، 50 هرتز تحمل الجهد: ±10%؛ تحمل التردد: ±5 هرتز |
أداء المحرك | - النوع: محرك حثي، عزم دوران عالٍ، قصور ذاتي منخفض، محكم الغلق - فئة العزل: الفئة F - الحماية من الحرارة الزائدة: 130 درجة مئوية (مفتاح حراري مدمج) - دورة العمل: نوع التشغيل والإيقاف (S2-15 دقيقة، 60 بداية/ساعة)؛ نوع التنظيم (S4-25%، 1200 بداية/ساعة) |
أوضاع التحكم | - التحكم المحلي: تشغيل المقبض (فتح/إغلاق/إيقاف) - جهاز التحكم عن بعد: التحكم في التبديل بسلكين / 3 أسلاك / 4 أسلاك، التحكم في حالات الطوارئ ESD، التحكم النسبي 4-20 مللي أمبير، Modbus RTU، Profibus DP، اتصال ثنائي الأسلاك HCBUS-100 (جميعها اختيارية) |
ميزات الحماية | - حماية من ارتفاع درجة حرارة المحرك - مراقبة تسلسل طور الطاقة والتصحيح التلقائي - حماية مزدوجة لعزم الدوران (40% - 100% عزم دوران مقدر، قابل للتعديل) - حماية مزدوجة الختم (معيار IP67، حتى IP68) - خطأ التشفير، انسداد الصمام، عكس المحرك الفوري، الأجهزة / المعلمة / حماية خطأ التحكم |
القدرة على التكيف البيئي | - درجة حرارة التشغيل: -30 درجة مئوية -+70 درجة مئوية (النوع المقاوم للانفجار: -20 درجة مئوية -+70 درجة مئوية) - الحماية من التآكل: غلاف من سبائك الألومنيوم مع رش بالفوسفات والبلاستيك؛ السحابات الفولاذ المقاوم للصدأ. موصلات مطلية بالذهب |
مقاومة للانفجار وEMC | - تصنيف مقاومة الانفجار: قياسي Exd Ⅱ BT4، حتى Exd Ⅱ CT4 - مناعة EMC: المستوى Ⅲ، متوافق مع IEC61000-4-3 |
كشف الموقف | تشفير مطلق بدون تلامس، بدون بطارية لذاكرة الموضع بعد انقطاع التيار الكهربائي |
التحكم التناظري (اختياري) | - إشارة الإدخال: 4-20mADC (معزولة، حماية ماس كهربائى، اتصال غير قطبي) - إشارة التغذية الراجعة: 4-20mADC (الدقة ±0.5%، الخطية ±1%، انحراف درجة الحرارة <±200ppm) - التحكم في النطاق الميت: 0.3%-5% قابل للتعديل (الافتراضي 0.8%) - إجراء فقدان الإشارة: تثبيت الموضع (افتراضي)/فتح كامل/إغلاق كامل/وضع محدد مسبقًا |
اتصالات الحافلة (اختياري) | - Modbus RTU: معدل باود يصل إلى 38.4 كيلوبت/ثانية، بحد أقصى 31 جهازًا لكل شبكة، ومسافة نقل بحد أقصى 1200 متر بدون مكرر -Profibus DP: معدل الباود 9.6 كيلوبت/ثانية-12 ميجابت/ثانية، بحد أقصى 126 جهازًا لكل شبكة، واجهة متكررة ثنائية القناة |
الهيكل الميكانيكي | - السكن الرئيسي: سبائك الألومنيوم (الرش بالفوسفات والبلاستيك) - الترس الدودي: سبيكة برونزية عالية القوة - الدودة: سبائك فولاذية عالية القوة (معالجة بالحرارة) - التشغيل اليدوي: مفتاح ربط سداسي للتشغيل في حالات الطوارئ |
الحماية الكهربائية | - لوحة الدائرة: حماية ثلاثية (الرطوبة، رش الملح، الغبار) - الإشارات الخارجية: عزل Optocoupler، حماية من الصواعق على 3 مستويات - التأريض الآمن: برغي نحاسي M8×10 |
إخراج ردود الفعل | - قياسي: 4 جهات اتصال مرحل ذاتية الإغلاق (5A@30VDC/250VAC، قابلة للتكوين NO/NC) - اختياري: ردود فعل موضعية تناظرية 4-20 مللي أمبير (حماية ماس كهربائى، كشف الدائرة المفتوحة) |
Hengchun Actuator، الشركة المصنعة للمشغل الكهربائي الذكي من سلسلة HVQ ، هي مؤسسة حاصلة على شهادة ISO مع أنظمة تصنيع ومراقبة جودة صارمة تغطي عملية الإنتاج بأكملها بدءًا من شراء المكونات وحتى تسليم المنتج النهائي. تم تصميم وإنتاج جميع المحركات الكهربائية بما في ذلك سلسلة HVQ بما يتماشى مع المعايير الصناعية الدولية، وقد اجتاز المنتج اختبارات أداء ومقاومة للانفجار، مما يوفر ضمان جودة موثوق به للعملاء العالميين. يضمن فريق البحث والتطوير المستقل للشركة وورشة التصنيع المتقدمة اتساق واستقرار أداء المنتج، كما يدعم نظام ما بعد البيع المثالي الاستخدام طويل المدى للمحرك الكهربائي الذكي من سلسلة HVQ.
متخصص في التحكم في الصمامات في خطوط أنابيب زيت الوقود البحري وزيوت التشحيم ومياه التبريد. يمكن أن تتكيف حماية IP67 ومقاومة التآكل C3 مع البيئة البحرية ذات الرطوبة العالية ورذاذ الملح، وتضمن وظيفة الطوارئ اليدوية سلامة الملاحة البحرية.
يتم تطبيقه على التحكم في الصمامات في محطات الطاقة الحرارية ومحطات توليد طاقة التدفئة. التوافق مع شبكة الطاقة الصناعية 380VAC. تحقق ردود الفعل في الوقت الفعلي من CAN التحكم الذكي والفعال في خطوط أنابيب محطة الطاقة، وتتجنب الحماية من التحميل الزائد أخطاء النظام الناتجة عن شذوذات الضغط.
مناسبة للتحكم في الصمامات في مياه تبريد الفرن العالي وخطوط أنابيب هواء الاحتراق. تحمل بيئة الإنتاج المعدنية القاسية ذات درجات الحرارة العالية والغنية بالغبار من خلال قدرتها على التكيف مع درجات الحرارة الواسعة وتصميمها المقاوم للغبار.
يستخدم للتحكم التلقائي في الصمامات في محطات ضخ إمدادات المياه ومحطات معالجة مياه الصرف الصحي. يتكيف التصميم المقاوم للماء والغبار مع ظروف العمل الرطبة والمتربة في الهواء الطلق، كما تساعد وظيفة التحكم الرقمي الدقيقة نظام إمداد المياه على توفير الطاقة وتقليل الاستهلاك.
وهو متوافق مع شبكات الطاقة الصناعية 380 فولت تيار متردد، وهو مصدر الطاقة القياسي لمعظم السيناريوهات الصناعية، ولا حاجة إلى معدات إضافية لتحويل الطاقة للاستخدام في الموقع.
نعم، زاوية الإخراج القياسية هي 0~90°، ويتم توفير إصدار اختياري 360° للعملاء الذين لديهم متطلبات خاصة للتحكم في الصمام ، والتي يمكن تخصيصها وفقًا للاحتياجات الصناعية الفعلية.
إنه يتميز بأداء طويل الأمد بدون صيانة، كما أن الهيكل الميكانيكي الأمثل والمكونات عالية الجودة تقلل من أعمال الصيانة اليومية. هناك حاجة فقط إلى فحص بسيط ومنتظم في ظل ظروف العمل القاسية لضمان التشغيل المستقر.
