سلسلة بي اتش ايه

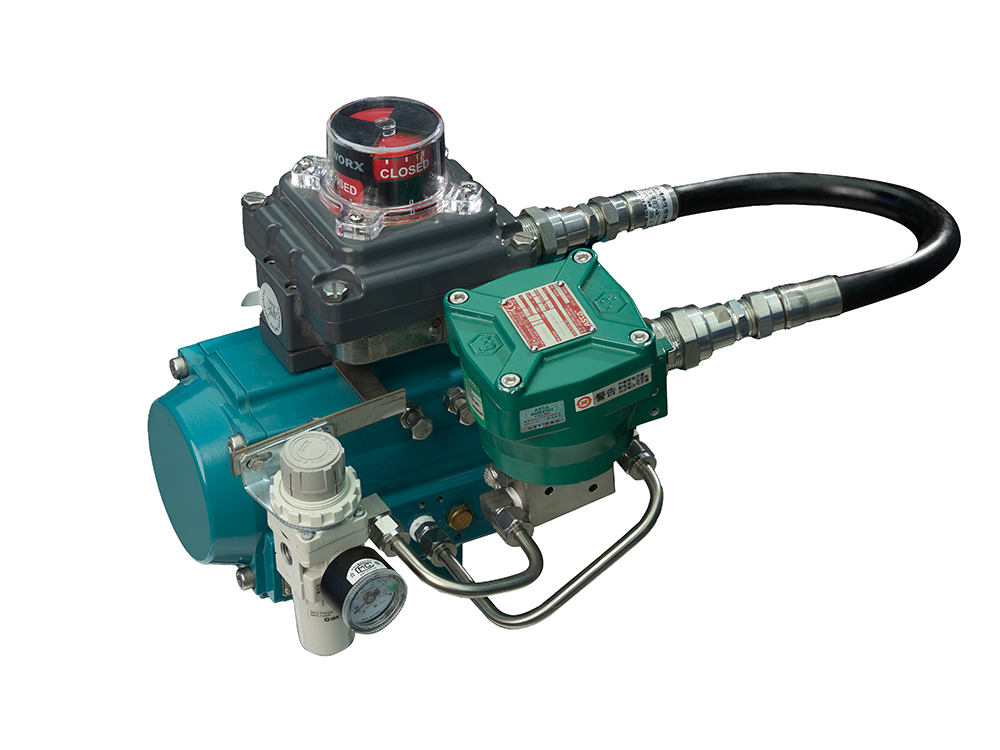

إن المحرك الهوائي من سلسلة BHA عبارة عن جهاز قيادة صناعي عالي الأداء تم تصميمه بواسطة Yangzhou Hengchun Electronics Co., Ltd.، وهي شركة صينية رائدة في مجال تصنيع مشغلات الصمامات. يعمل هذا المحرك على الاستفادة من الهواء المضغوط لتشغيل المكابس المزدوجة للحركة الخطية، مع دمج الحامل الدقيق في المكابس مع ترس عمود الخرج لتحويل الحركة الخطية بكفاءة إلى حركة دوارة دقيقة (شوط زاوي). تم تصنيفه إلى أنواع مزدوجة المفعول وأحادية الفعل، وهو عنصر أساسي لمحرك الشوط الزاوي القياسي وعزم الدوران العالي والموثوقية العالية، وهو مناسب بشكل مثالي للتحكم في التشغيل والإيقاف بزاوية 90 درجة/180 درجة للصمامات ومخمدات الهواء والمخمدات الصناعية، حتى في ظل ظروف العمل القاسية. تم تصميم البديل أحادي المفعول خصيصًا لظروف العمل الخاصة بإيقاف التشغيل في حالات الطوارئ، مما يوفر أداءً بالغ الأهمية للسلامة.
عند ضغط هواء قياسي يبلغ 0.6 ميجا باسكال (6 بار)، يوفر المشغل عزم الدوران/الدفع الناتج بما لا يقل عن القيمة المحددة دون تشوه دائم. مع عزم دوران يتراوح من 12.2 نيوتن متر إلى 13024 نيوتن متر للنماذج مزدوجة الفعل عبر مواصفات مختلفة، لتلبية متطلبات الأحمال الصناعية المتنوعة.
إنه يعمل بثبات تحت درجة حرارة محيطة تتراوح من -40 إلى 70 درجة مئوية ونطاق ضغط هواء يتراوح بين 0.4MPa-0.7MPa. التكيف مع البيئات الصناعية القاسية ذات المتطلبات الصارمة لإمدادات الهواء (الهواء النظيف والجاف الخالي من الغازات/السائل المسببة للتآكل).
تم تصنيع المشغل من مواد عالية الجودة، ويحقق عمر خدمة يصل إلى ≥50,000 دورة فتح وإغلاق تحت الحمل المقدر. مع عدم وجود أي تشويش أو زحف أثناء إدخال الهواء ذو الضغط المنخفض، مما يضمن التشغيل المستمر على المدى الطويل.
حدود | وصف |
ضغط التشغيل | 0.4 ميجا باسكال - 0.7 ميجا باسكال |
درجة الحرارة المحيطة | -40 درجة مئوية - 70 درجة مئوية |
متطلبات إمدادات الهواء | هواء نظيف وجاف، خالي من الغازات أو السوائل المسببة للتآكل |
معيار الاتصال | متوافق مع GB/T 12222 (دورة متعددة) وGB/T 12223 (دورة جزئية) |
موضوع منفذ الهواء | متوافق مع GB/T 7306.1/2 والمعايير الأخرى |
التركيب الهيكلي | الأسطوانة، مؤشر الفتح، حد السكتة الدماغية، الآلية اليدوية، ردود الفعل الإشارة، إلخ. |
التشغيل اليدوي | التشغيل اليدوي متاح عند انقطاع إمداد الهواء؛ عكس اتجاه عقارب الساعة لفتح الصمام، في اتجاه عقارب الساعة لإغلاق الصمام |
وضع العمل | مزدوج المفعول (D)، عودة الهواء إلى الفتح (O)، عودة الهواء إلى الإغلاق (C) |
أداء الإخراج | عند ضغط هواء يبلغ 0.6 ميجا باسكال، يكون عزم الدوران/الدفع الناتج ≥ قيمة ملحوظة، ولا يوجد تشوه دائم |
أداء الختم | التسرب الجانبي للضغط الخلفي ≥ (3+0.15D) سم⊃3;/دقيقة (D = تجويف الأسطوانة، مم)؛ تسرب نهاية العمود ≥ (3+0.15d) سم⊃3;/دقيقة (d = قطر العمود، مم) |
متطلبات القوة | الضغط لمدة 3 دقائق بمعدل 1.5 مرة من الحد الأقصى لضغط التشغيل، بدون تسرب أو تشوه |
خدمة الحياة | ≥50,000 دورة فتح وإغلاق تحت الحمل المقدر |
آلية المخزن المؤقت | طول الشوط متدرج بواسطة تجويف الأسطوانة؛ يتطلب المخزن المؤقت القابل للتعديل تعديلًا خارجيًا |
المواد الرئيسية | سبائك الألومنيوم/أنابيب الصلب غير الملحومة للأسطوانة؛ 45# فولاذ مع طلاء الكروم لقضيب المكبس؛ PTFE ومواد أخرى للأختام |
اختبار عدم التحميل | لا يوجد تشويش أو زحف عند إدخال هواء منخفض الضغط (0.03MPa للأسطوانة أحادية الفعل، 0.06MPa للأسطوانة مزدوجة الفعل) |
اختبار التحميل | عزم الدوران الناتج المقاس/الدفع ≥ قيمة محددة عند 0.6MPa |
اختبار القوة | الضغط لمدة 3 دقائق بمعدل 1.5 مرة من الحد الأقصى للضغط (متوسط: زيت أو هواء) |
اختبار الختم | الضغط لمدة 3 دقائق عند 1.1 مرة من الحد الأقصى للضغط، وقياس التسرب أو عدم انخفاض الضغط لمدة 5 دقائق |
جدول عزم الخرج للمشغل الهوائي ذو الجريدة والترس من سلسلة BHA (مزدوج الفعل) | ||||||
نموذج | ضغط إمداد الهواء (الوحدة: بار) 2 、 كيف يعمل المحرك الهوائي؟ 3. ما الفرق بين المحركات الهوائية أحادية الفعل ومزدوجة الفعل؟ | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
عزم الدوران الخارجي (نيوتن متر) | ||||||
52 | 12.2 | 16.2 | 20.3 | 24.3 | 28.4 | 32.4 |
63 | 21.3 | 28.4 | 35.5 | 42.6 | 49.7 | 56.8 |
75 | 30.2 | 40.2 | 50.3 | 60.3 | 70.4 | 80.4 |
83 | 46.2 | 61.6 | 77 | 92.4 | 107.8 | 123.2 |
92 | 68.1 | 90.8 | 113.5 | 136.2 | 158.9 | 181.6 |
105 | 99 | 132 | 165 | 197 | 230 | 263 |
125 | 155 | 206 | 258 | 309 | 361 | 412 |
140 | 263 | 350 | 438 | 525 | 613 | 700 |
160 | 401 | 534 | 668 | 801 | 935 | 1068 |
190 | 647 | 862 | 1078 | 1293 | 1509 | 1724 |
210 | 789 | 1052 | 1315 | 1578 | 1841 | 2104 |
240 | 1160 | 1546 | 1933 | 2319 | 2706 | 3092 |
270 | 1761 | 2348 | 2935 | 3522 | 4109 | 4696 |
300 | 2289 | 3052 | 3815 | 4578 | 5341 | 6104 |
350 | 3428 | 4570 | 5713 | 6855 | 7998 | 9140 |
400 | 4884 | 6512 | 8140 | 9768 | 11396 | 13024 |
جدول عزم الخرج للمشغل الهوائي من سلسلة BHA (أحادي الفعل) | ||||||
نموذج | عدد الينابيع | ضغط إمداد الهواء (الوحدة: بار) | ||||
3 | 4 | 5 | ||||
0 درجة عزم الدوران | عزم دوران 90 درجة | 0 درجة عزم الدوران | عزم دوران 90 درجة | 0 درجة عزم الدوران | ||
63 | 6 | 13.1 | 8.8 | 20.2 | 15.9 | 27.3 |
8 | 10.4 | 4.6 | 17.5 | 11.7 | 24.6 | |
10 | 14.7 | 7.5 | 21.8 | |||
12 | 19.1 | |||||
75 | 6 | 17.5 | 12.8 | 27.5 | 22.8 | 37.6 |
8 | 13.3 | 7 | 23.3 | 17 | 33.4 | |
10 | 19.1 | 11.1 | 29.2 | |||
12 | 25 | |||||
83 | 6 | 27.2 | 18.6 | 42.6 | 34 | 58 |
8 | 20.9 | 9.4 | 36.3 | 24.8 | 51.7 | |
10 | 30 | 15.6 | 45.4 | |||
12 | 39 | |||||
92 | 6 | 40.1 | 27.1 | 62.8 | 49.8 | 85.5 |
8 | 31.1 | 13.1 | 53.8 | 35.8 | 76.5 | |
10 | 44.8 | 22.8 | 67.5 | |||
12 | 57.5 | |||||
105 | 6 | 60.7 | 39.7 | 93.6 | 72.6 | 126.5 |
8 | 48.7 | 20.7 | 81.6 | 53.6 | 114.5 | |
10 | 68.6 | 33.6 | 101.5 | |||
12 | 89.5 | |||||
125 | 6 | 92.5 | 60.5 | 144 | 112 | 195.5 |
8 | 71.5 | 29.5 | 123 | 81 | 174.5 | |
10 | 102 | 50 | 153.5 | |||
12 | 132.5 | |||||
140 | 6 | 160.5 | 108.5 | 248 | 196 | 335.5 |
8 | 125.5 | 2.5 | 213 | 90 | 300.5 | |
10 | 179 | 93 | 266.5 | |||
12 | 232.5 | |||||
160 | 6 | 232.5 | 150.5 | 366 | 284 | 499.5 |
8 | 177.5 | 67.5 | 311 | 201 | 444.5 | |
10 | 255 | 117 | 388.5 | |||
12 | 332.5 | |||||
190 | 6 | 419.5 | 294.5 | 635 | 510 | 850.5 |
8 | 343.5 | 177.5 | 559 | 393 | 774.5 | |
10 | 483 | 276 | 698.5 | |||
12 | 622.5 | |||||
210 | 6 | 476 | 357 | 739 | 620 | 1002 |
8 | 372 | 214 | 635 | 477 | 898 | |
10 | 531 | 333 | 794 | |||
12 | 690 | |||||
240 | 6 | 692.5 | 529.5 | 1079 | 916 | 1465.5 |
8 | 534.5 | 319.5 | 921 | 706 | 1307.5 | |
10 | 768 | 496 | 1154.5 | |||
12 | 999.5 | |||||
270 | 6 | 1125 | 867 | 1712 | 1454 | 2299 |
8 | 913 | 569 | 1500 | 1156 | 2087 | |
10 | 1288 | 858 | 1875 | |||
12 | 1663 | |||||
300 | 6 | 1413 | 1016 | 2176 | 1779 | 2939 |
8 | 1121 | 592 | 1884 | 1355 | 2647 | |
10 | 1592 | 930 | 2355 | |||
12 | 2063 | |||||
350 | 6 | 2019.5 | 1384.5 | 3162 | 2527 | 4304.5 |
8 | 1540.5 | 703.5 | 2683 | 1846 | 3825.5 | |
10 | 2224 | 1165 | 3366.5 | |||
12 | 2896.5 | |||||
400 | 8 | 2784 | 1592 | 4412 | 3220 | 6040 |
10 | 2260 | 769 | 3888 | 2397 | 5516 | |
12 | 3363 | 1574 | 4991 | |||
تلتزم شركة Hengchun بمراقبة الجودة الصارمة للمشغل الهوائي من سلسلة BHA ، حيث تخضع جميع الوحدات لمجموعة كاملة من الاختبارات الصارمة قبل التسليم: اختبار عدم التحميل (إدخال هواء منخفض الضغط بدون تشويش)، اختبار الحمل (يتوافق عزم الدوران/الدفع مع القيمة المحددة عند 0.6 ميجا باسكال)، واختبار القوة (الضغط لمدة 3 دقائق عند 1.5 × أقصى ضغط تشغيل، بدون تسرب/تشوه) واختبار الختم (ضغط لمدة 3 دقائق عند الضغط 1.1×أقصى ضغط تشغيل، لا يوجد تسرب غير طبيعي). يتوافق المحرك مع المعايير الوطنية الصينية وشهادة ISO الخاصة بالشركة المصنعة، مما يضمن الجودة المتسقة والأداء الموثوق به للتطبيقات الصناعية.

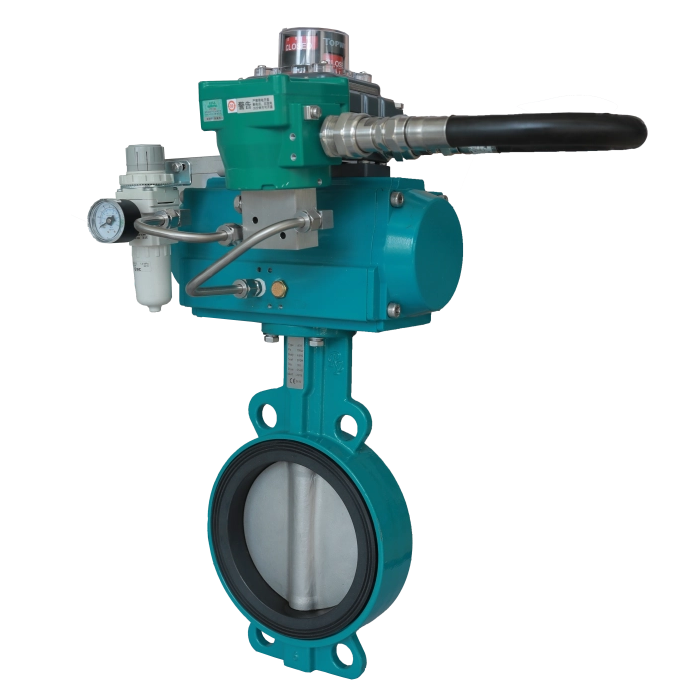

الاستخدام الأساسي للمشغل الهوائي المسنن والترس هو قيادة الصمامات الكروية وصمامات الفراشة في صناعات النفط والغاز وتوليد الطاقة ومعالجة المياه، وهي القطاعات الأساسية الثلاثة التي تخدمها Hengchun، مما يحقق التحكم الدقيق في التشغيل والإيقاف لخطوط أنابيب السوائل.
يتم تطبيقه على نطاق واسع للتحكم في مخمدات الهواء في أنظمة التهوية والمخمدات الصناعية في الصناعات الثقيلة، مع حركة شوط زاوية مستقرة تضمن التنظيم الدقيق للتدفق وحجم الهواء.
إن تصميمها الهيكلي القوي وقدرتها على التكيف مع درجات الحرارة الواسعة يجعلها مناسبة لظروف العمل الصناعية الخارجية والرطوبة العالية ودرجات الحرارة المنخفضة، مثل منصات النفط البحرية ومحطات الطاقة الخارجية.
يتراوح ضغط إمداد هواء التشغيل القياسي من 4 إلى 7 بار (0.4MPa-0.7MPa)، ويمكن للمشغل أيضًا العمل مع ضغط هواء بحد أقصى 8 بار للحصول على خرج عزم دوران أعلى (راجع جدول عزم الدوران الرسمي للإخراج لمزيد من التفاصيل).
يستخدم الهواء المضغوط لقيادة المكابس المزدوجة للحركة الخطية. يتشابك الحامل الدقيق الموجود على المكابس مع ترس عمود الخرج، مما يحول الحركة الخطية إلى حركة شوط زاوية دوارة لقيادة الصمامات والمخمدات للتحكم في التشغيل والإيقاف.
تعتمد المحركات ثنائية الفعل على الهواء المضغوط في كل من عمليات الفتح والإغلاق، بينما تستخدم المحركات أحادية الفعل الهواء المضغوط لإجراء واحد (فتح/إغلاق) وزنبرك لإجراءات العودة. يتم استخدام النماذج ذات الفعل الواحد خصيصًا لظروف العمل الخاصة بإيقاف التشغيل في حالات الطوارئ، في حين يتم استخدام النماذج ذات الفعل المزدوج للتحكم المستمر في التشغيل والإيقاف.
