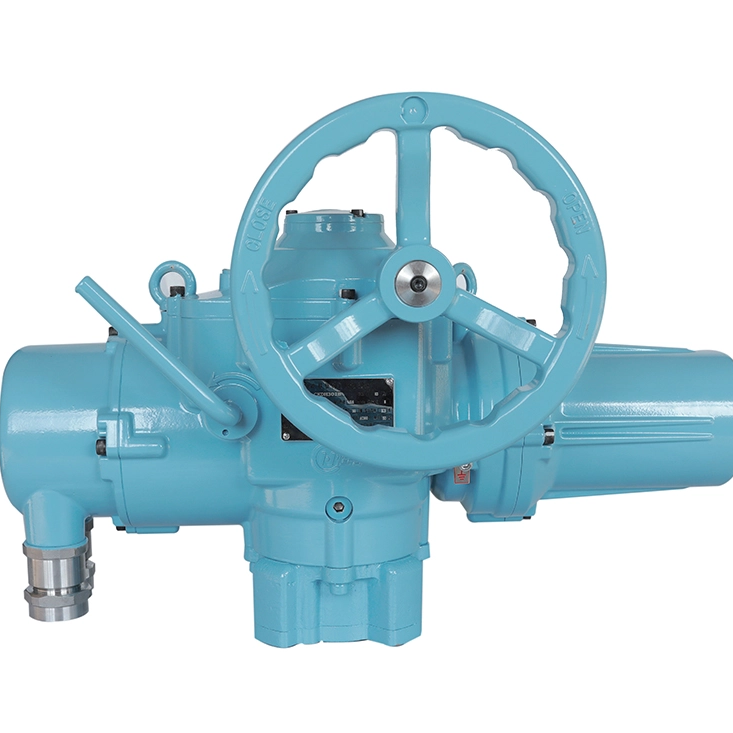

يعد المحرك الكهربائي للصمام النووي متعدد الدورات من سلسلة CKDH من الفئة 1E والفئة K3 بمثابة جهاز قيادة أساسي بشكل مستقل عن طريق البحث والتطوير بواسطة Yangzhou Hengchun Electronics Co., Ltd. لمجال الطاقة النووية. يتم تركيبه خارج وعاء الاحتواء للمفاعلات النووية، ويمكنه العمل بثبات في ظل ظروف العمل العادية والحمل الزلزالي للإغلاق الآمن SL2، مع عمر تصميمي يبلغ 40 عامًا، مما يلبي تمامًا المتطلبات الصارمة لأنظمة معالجة الطاقة النووية.
| الكمية: | |
|---|---|
سلسلة CKDH
إن سلسلة CKDH فئة 1E الفئة K3 عبارة عن جهاز قيادة أساسي مستقل للبحث والتطوير لتطبيقات الطاقة النووية، تم تصنيعه بواسطة Yangzhou Hengchun Electronics Co., Ltd. باعتباره عالي الأداء من الدرجة النووية مشغلًا كهربائيًا بصمام متعدد الدورات ، يتم تركيبه حصريًا خارج أوعية احتواء المفاعل النووي، مما يوفر تشغيلًا مستقرًا وموثوقًا في ظل ظروف العمل العادية والأحمال الزلزالية للإغلاق الآمن SL2. يدمج هذا المحرك الكهربائي للصمام ناقل الحركة الميكانيكي المتقدم وآليات الحماية الذكية، ويلبي بشكل كامل متطلبات السلامة والأداء الصارمة لأنظمة معالجة الطاقة النووية، ويتم تكييفه على نطاق واسع مع الصمامات الخطية مثل صمامات البوابة والصمامات الكروية في محطات الطاقة النووية (NPPs).
تم تصميم خصيصًا لبيئة الطاقة النووية القاسية والقاسية، سلسلة CKDH وهي تتبنى تصميمًا معياريًا يعمل على تحسين كفاءة التركيب والتشغيل في الموقع. ويعطي جوهر البحث والتطوير الخاص بها الأولوية للمرونة الزلزالية، ومقاومة الإشعاع، والاستقرار التشغيلي على المدى الطويل - وهي ثلاثة عوامل أداء لا غنى عنها لمعدات ذات الصلة بالسلامة المشغلات النووية في محطات الطاقة النووية.
معتمد باعتباره الفئة الزلزالية الأولى ، يتوافق المشغل مع متطلبات الحمل الزلزالي للإغلاق الآمن SL2 ويمكنه الحفاظ على الوظائف الكاملة أثناء أحداث أساس التصميم (DBEs). إنه قادر على تحمل إشعاع أشعة جاما حتى 110×10⊃3;Gy، ويلبي تمامًا معايير السلامة النووية الدولية لمقاومة الإشعاع، ويضمن التشغيل المستقر في البيئات النووية عالية الإشعاع.
تتميز بعمر تصميمي يصل إلى 40 عامًا، سلسلة CKDH وتتجاوز متوسط مستوى الصناعة بكثير، وتتوافق مع متطلبات تشغيل دورة الحياة لمحطات الطاقة النووية. مكوناتها الأساسية - بما في ذلك مبيت علبة التروس ZL111، والعتاد الدودي 20CrMnTi والعتاد الدودي QAl10-4-4 - مصنوعة من مواد سبائك عالية الجودة، وتخضع لتصنيع دقيق وفحص صارم للمصنع بنسبة 100% للقضاء على حالات الفشل الشائعة.
مع تصنيف الحماية IP68 ، يحقق المشغل أداءً عالي المستوى ضد الماء والغبار، ويتكيف مع ظروف العمل القاسية الرطبة والمتربة والتآكل في محطات الطاقة النووية. إنه مدمج مع مجموعة زنبركية قرصية وآلية تحكم احترافية في عزم الدوران، مما يحقق حماية ذكية للحمل الزائد في الوقت الحقيقي ويحسن بشكل كبير السلامة التشغيلية للصمامات النووية.
فئة المعلمة | معلمات محددة |
المواصفات الأساسية | نوع المنتج: مشغل كهربائي بصمام من الدرجة النووية متعدد الدورات شهادة الدرجة النووية: تصنيف السلامة الكهربائية من الفئة 1E، التصنيف الزلزالي من الفئة K3، شهادة الفئة الزلزالية Ⅰ عمر التصميم: 40 سنة درجة الحماية: IP6 |
الطاقة وناقل الحركة | مصدر الطاقة: 380 فولت تيار متردد ثلاثي الطور هيكل ناقل الحركة: ناقل الحركة الميكانيكي ذو التروس الدودية نموذج الإخراج: خرج عزم الدوران (يمكن تحقيق خرج الدفع عبر جهاز التحويل) الصمامات القابلة للتطبيق: صمامات بوابة الطاقة النووية، وصمامات الكرة الأرضية والصمامات الخطية الأخرى |
الظروف البيئية وظروف العمل تتحمل القدرة | المقاومة الزلزالية: يقاوم الحمل الزلزالي الآمن SL2 مقاومة التشعيع: يتحمل إشعاع 110×10⊃3;Gy γ-ray ظروف التشغيل: التشغيل المستقر في ظل ظروف العمل العادية وظروف الإغلاق الآمن في حالات الطوارئ |
الحماية الأساسية والمواد | الحماية من الحمل الزائد: مجموعة زنبركية القرص + آلية التحكم في عزم الدوران لحماية ذكية من الحمل الزائد المواد الأساسية: مبيت علبة التروس ZL111، ودودة 20CrMnTi، والعتاد الدودي QAl10-4-4 تكنولوجيا المعالجة: معالجة ميكانيكية دقيقة مع فحص صارم طوال العملية برمتها |
الهيكل والميزة | ميزة التصميم: تصميم معماري معياري مزايا التشغيل والصيانة: التركيب والتشغيل المريح والفعال؛ سهولة تفكيك المكونات وتجميعها وصيانتها، مما يقلل من تكاليف التشغيل والصيانة ووقت التوقف عن العمل المجال المطبق: مجال الطاقة النووية (المطابقة خارج وعاء الاحتواء للمفاعل النووي) |
تلتزم سلسلة CKDH بشكل صارم بمعايير السلامة النووية الدولية بما في ذلك IEEE 382-2019 وRCC-E Chapter A5000، كما أنها حاصلة على شهادة ISO موثوقة. لقد اجتاز اختبار المرونة الصارم لفقدان حوادث التبريد (LOCA)، مع الامتثال الكامل للمبادئ التوجيهية التنظيمية للجنة التنظيمية النووية (NRC) وتلبية متطلبات المعدات من الدرجة النووية من الفئة 1E.
يلتزم إنتاج المشغل بأنظمة إدارة الجودة الدولية مثل ISO 9001 وIAEA SG-Q. تخضع كل وحدة لاختبارات المصنع بنسبة 100%، بما في ذلك المحاكاة الزلزالية، والتعرض للإشعاع، والتحقق من الحمل الزائد لعزم الدوران واختبار أداء الحماية IP68، مما يضمن أن جميع المنتجات الموجودة في المصنع تلبي معايير الجودة من الدرجة النووية.
إنه يقود صمامات البوابة والصمامات الكروية في دوائر التبريد ومياه التغذية والصرف في الجزر النووية، مما يحافظ على التشغيل المستقر تحت الأحمال الزلزالية SL2 ويضمن التشغيل المستمر والموثوق للأنظمة المساعدة للجزر النووية.
يتم تطبيقه على تشغيل الصمامات لخطوط أنابيب البخار ومياه التغذية والمياه المكثفة في الجزر التقليدية، وتتكيف حماية IP68 ومقاومته للإشعاع مع ظروف العمل المعقدة، مما يحقق التحكم الدقيق في توصيل الوسائط ويدعم التشغيل عالي الكفاءة للجزر التقليدية.
وباعتباره جهازًا أساسيًا لأنظمة التبريد وتخفيف الضغط في حالات الطوارئ، فإنه يستجيب بسرعة لأوامر فتح وإغلاق الصمامات في ظل ظروف الإغلاق الآمن في حالات الطوارئ، مما يكمل عمليات الإغلاق الآمن ويحافظ على سلامة معدات الطاقة النووية.
تم تكييفه لتشغيل صمامات الماء والبخار وغيرها من خطوط أنابيب النقل المتوسطة من الدرجة النووية، وهو يعمل بثبات لفترة طويلة في البيئات النووية القاسية، مما يضمن النقل السلس لوسائط العملية النووية.
تم تكييف هذا المحرك الكهربائي للصمام متعدد الدورات من الدرجة النووية خصيصًا للصمامات الخطية في محطات الطاقة النووية، بما في ذلك صمامات البوابة والصمامات الكروية، ويمكنه إخراج الدفع من خلال جهاز تحويل مخصص لتتناسب مع متطلبات قيادة الصمامات المختلفة.
لقد تم تصميمه لتحمل الأحمال الزلزالية ذات الإغلاق الآمن SL2 وتشعيع أشعة غاما 110×10⊃3;Gy، مع آلية متكاملة للتحكم في عزم الدوران للحماية من الحمل الزائد. في حالات الطوارئ مثل LOCA، يمكنه الاستجابة بسرعة لأوامر التحكم لإكمال تشغيل الصمام ودعم إيقاف التشغيل الآمن لـ NPP.
بصفتها الشركة المصنعة الأصلية، توفر Yangzhou Hengchun الدعم الفني الاحترافي وخدمات التشغيل في الموقع والصيانة طويلة المدى لسلسلة CKDH ، مما يتوافق مع عمر التصميم الذي يبلغ 40 عامًا لضمان تشغيل دورة الحياة الكاملة للمشغل.
