سلسلة سي كي دي جي

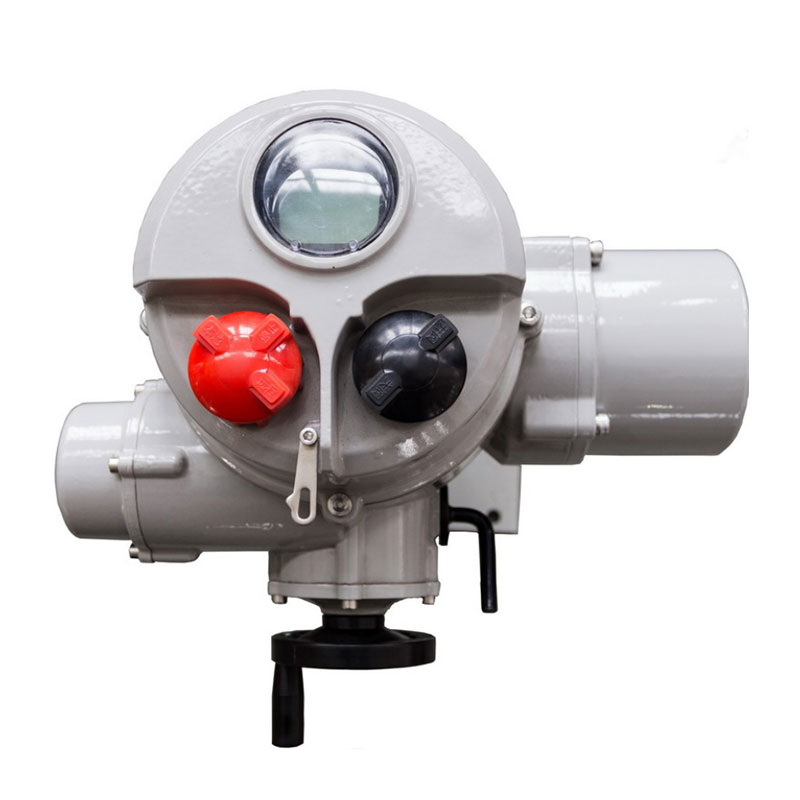

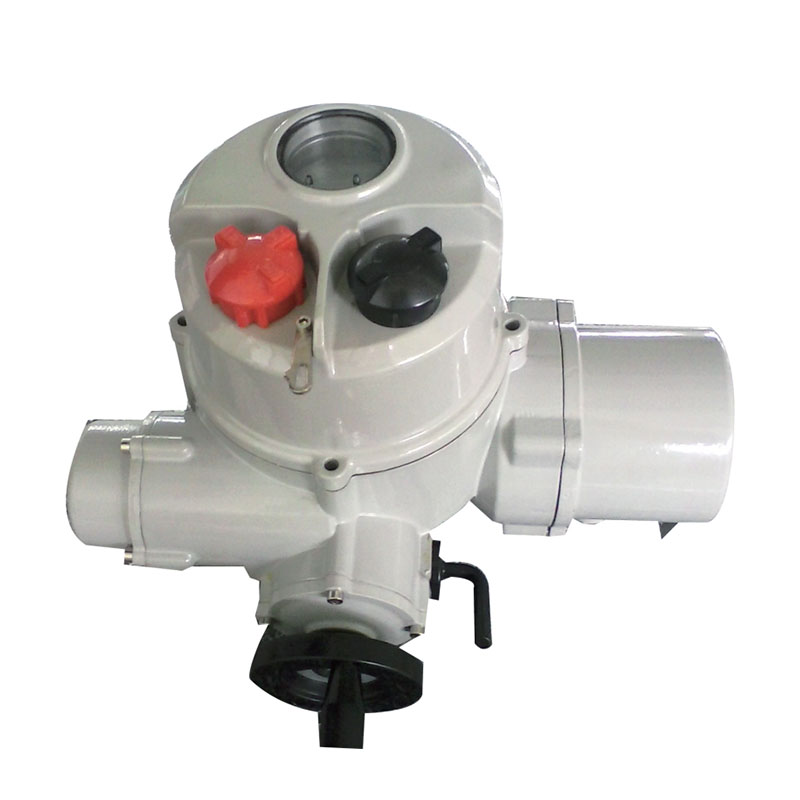

المحرك الكهربائي ذو الدوران الجزئي من سلسلة CKDJ هو مشغل صمام صناعي عالي الأداء تم تصميمه من قبل شركة Yangzhou Hengchun Electronics، الشركة الرائدة في الصين في تصنيع معدات التحكم في السوائل. يتميز هذا المخصص للصمامات ربع دورة بما في ذلك صمامات الفراشة والصمامات الكروية والمخمدات، المحرك الكهربائي الذكي، بنطاق دوران قياسي من 0 إلى 90 درجة، قابل للتمديد إلى 90 درجة إلى 300 درجة عند الطلب، ويدمج التحكم الرقمي المتقدم وناقل الحركة الميكانيكي الموثوق به في وحدة واحدة. متوفر في إصدارات التشغيل والإيقاف (دورة العمل S2-15min) والإصدارات المنظمة (دورة العمل S4-25%)، وهو يتفوق في البيئات الصناعية المعقدة والمناطق الخطرة مع عمليات التشغيل والإيقاف المتكررة، وهو متوافق تمامًا مع أنظمة DCS/PLC للتحكم الدقيق في الصمامات عن بعد، ليصبح حلاً آليًا أساسيًا لتنظيم الصمامات الصناعية.

يعتمد تصميمًا غير تدخلي مع مقابض استشعار تأثير هول وجهاز التحكم عن بعد بالأشعة تحت الحمراء، مما يتيح تكوين المعلمات ومراقبة الحالة دون فتح العلبة الكهربائية. يمنع بشكل فعال دخول الغبار والرطوبة ويناسب المناطق الخطرة القابلة للانفجار.
مجهزة بمعالجات دقيقة من الدرجة الصناعية وأجهزة استشعار كهرومغناطيسية غير متصلة، فهي تحقق دقة تحديد المواقع بنسبة ±0.5%. يحقق الترس الدودي المصنوع من سبائك البرونز والمحرك الدودي المصنوع من سبائك الصلب المتصلب بالسطح القفل الذاتي، وانخفاض مستوى الضجيج والحد الأدنى من رد الفعل العكسي، مع مقاومة ممتازة للتآكل.
يتميز بتصنيف حماية IP65 (IP68 اختياري) مع غلاف من سبائك الألومنيوم المصبوب بالفوسفات والمرشوش بالبلاستيك ومثبتات من الفولاذ المقاوم للصدأ، ويعمل بثبات في -40 درجة مئوية إلى 85 درجة مئوية (قابل للتخصيص لدرجات الحرارة القصوى). مع مقاومة التآكل المعلقة.
يدمج الكاملة الحماية الذكية (العزم الزائد، ارتفاع درجة حرارة المحرك، حماية تسلسل الطور) ومحرك متزامن مغناطيسي دائم اختياري مع محرك تردد متغير. خفض استهلاك الطاقة بنسبة تزيد عن 30% مقارنةً بالمحركات التقليدية غير المتزامنة.
حدود | وصف |
نوع مصدر الطاقة | تيار متردد 220 فولت (50/60 هرتز) / تيار متردد 380 فولت (50/60 هرتز) اختياري |
نطاق عزم الدوران | عزم الدوران التثبيت المباشر: 40 ~ 2000N.m |
نوع التحكم | اختياري: الأسلاك الصلبة، الإشارة التناظرية، ناقل المجال (MODBUS، FF، HART، PROFIBUS-DP) |
مادة التغليف | سبائك الألومنيوم المصبوب |
مستويات الحماية | المعيار هو IP68؛ يمكن تخصيص الآخرين. |
درجة الحرارة المحيطة | ※قياسي: -30 درجة مئوية ~ +70 درجة مئوية |
الحماية من التآكل الخارجي | ※طلاء قياسي: التخليل والفوسفات + رش مسحوق كهرباء السطح؛ |
حماية الختم المزدوج | يتم عزل قسم التحكم عن صندوق التوصيل لحماية المكونات الإلكترونية. |
تصنيف مقاومة للانفجار: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130°Db |
تكنولوجيا المحركات | محرك قفص السنجاب AC غير مبرد بالهواء مغلق تمامًا؛ فئة العزل F (الفئة H قابلة للتخصيص)؛ |
واجب المحرك | ※محرك مزود بوظيفة S4 (مناسب لظروف البدء الدورية)؛ |
محرك العتاد | قفل ذاتي في جميع السرعات |
عقارب | لا تدور أثناء التشغيل الكهربائي. مجهزة بمخلب أوتوماتيكي يتوافق عزم الدوران مع معيار GB/T 28270. |
شفة الإخراج | ISO 5210/GB 12222؛ شفة خاصة اختيارية |
زيت التشحيم | فعالية مدى الحياة؛ لا حاجة للصيانة الدورية |
نوع العرض | ثلاث مراحل/مرحلة واحدة اختياري؛ الحد الأقصى للجهد لمصدر الطاقة ثلاثي الطور هو 690 فولت؛ 50/60 هرتز |
دخول الكابل | القياسية: 1 × M48 × 2 + 2 × M33 × 2؛ النوع المقاوم للانفجار: 1×NPT1.5' + 2×NPT1' (يمكن زيادته)؛ قابلة للتخصيص؛ كتلة محطة عباد الشمس |
جلسة | اتصال بالأشعة تحت الحمراء/الضغط (بلوتوث اختياري)؛ المعلمات المخزنة في الذاكرة غير المتطايرة (مع حماية كلمة المرور)؛ قابل للتكوين عبر العرض/المبرمج عن بعد |
مقبض في الموقع | إعداد خالٍ من الأدوات؛ اختيار الوضع المحلي/البعيد/الإيقاف؛ قابلة للتشغيل كهربائيًا في الوضع المحلي |
تعليمات المفوضية الأوروبية | الامتثال لـ 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)؛ تنطبق المعايير المنسقة مثل EN 61000. |
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | وقت السفر (S) | |||||
CKDJ5 | 50 | 25 | 13 | 0.4 | ||
CKDJ10 | 100 | 25 | 25 | 0.6 | ||
80 | 13 | 25 | 0.8 | |||
CKDJ16 | 160 | 25 | 40 | 0.9 | ||
CKDJ25 | 200 | 25 | 45 | 1.1 | ||
CKDJ30 | 300 | 25 | 50 | 1.1 | ||
240 | 13 | 50 | 1.2 | |||
CKDJ40 | 400 | 25 | 60 | 1.2 | ||
CKDJ60 | 600 | 25 | 120 | 1.4 | ||
500 | 13 | 120 | 1.8 | |||
CKDJ80 | 800 | 25 | 150 | 1.8 | ||
CKDJ100 | 1000 | 25 | 180 | 2.1 | ||
CKDJ150 | 1250 | 25 | 220 | 2.4 | ||
1000 | 13 | 220 | 2.8 | |||
CKDJ200 | 1700 | 25 | 250 | 3.0 | ||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKDJ (380VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | ||
عزم الدوران المقدر | أقصى عزم دوران | وقت السفر (S) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 0.3 |
CKDJ10 | 50 | 100 | 25 | 25 | 0.6 |
40 | 80 | 13 | 25 | 0.8 | |
CKDJ16 | 80 | 160 | 25 | 40 | 0.9 |
CKDJ25 | 100 | 200 | 25 | 45 | 1.1 |
CKDJ30 | 150 | 300 | 25 | 50 | 1.1 |
120 | 240 | 13 | 50 | 1.2 | |
CKDJ40 | 200 | 400 | 25 | 60 | 1.2 |
CKDJ60 | 300 | 600 | 25 | 120 | 1.4 |
250 | 500 | 13 | 120 | 1.8 | |
CKDJ80 | 400 | 800 | 25 | 150 | 1.8 |
CKDJ100 | 500 | 1000 | 25 | 180 | 2.1 |
CKDJ150 | 650 | 1250 | 25 | 220 | 2.4 |
500 | 1000 | 13 | 220 | 2.8 | |
CKDJ200 | 850 | 1700 | 25 | 250 | 3 |
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (220 فولت تيار متردد/50 هرتز): مناسبة لنوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | وقت السفر (S) | |||||
CKDJ5 | 50 | 25 | 13 | 1 | ||
CKDJ10 | 100 | 25 | 25 | 1.1 | ||
CKDJ30 | 200 | 25 | 50 | 1.4 | ||
CKDJ60 | 300 | 25 | 90 | 1.7 | ||
CKDJ200 | 500 | 25 | 180 | 2.4 | ||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (220VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | ||
عزم الدوران المقدر | أقصى عزم دوران | وقت السفر (S) | |||
CKDJ5 | 30 | 50 | 25 | 13 | 1 |
CKDJ10 | 50 | 100 | 25 | 25 | 1.1 |
CKDJ30 | 100 | 200 | 25 | 50 | 1.4 |
CKDJ60 | 150 | 300 | 25 | 90 | 1.7 |
CKDJ200 | 250 | 500 | 25 | 180 | 2.4 |
تلتزم شركة Hengchun بمراقبة الجودة الصارمة للمشغل الكهربائي ذو الدوران الجزئي من سلسلة CKDJ - تخضع جميع المكونات الأساسية لاختبار التقادم عند درجة حرارة عالية، مع ترتيب الأجزاء الكهربائية والميكانيكية بشكل منفصل للحصول على أداء قوي ضد التداخل. يتوافق المنتج مع توجيهات الاتحاد الأوروبي EMC والجهد المنخفض (2004/08/EC، 2006/95/EC) والمعايير الوطنية (GB/T 28270). نحن نقدم ضمانًا للماكينة بالكامل لمدة 18 شهرًا وضمانًا لمدة 24 شهرًا للمكونات الأساسية (المحرك، جهاز التحكم، وما إلى ذلك)، مع خدمة الصيانة الاحترافية مدى الحياة بعد فترة الضمان، مما يضمن التشغيل المستقر على المدى الطويل للعملاء.
يتم تطبيق المحرك الكهربائي الجزئي من سلسلة CKDJ على نطاق واسع عبر القطاعات الصناعية الرئيسية:
صناعة البتروكيماويات : لتجميع النفط الخام وتكريره ونقل الوسائط الكيميائية، والتعامل مع الوسائط القابلة للاشتعال/التآكل بتصميم مقاوم للانفجار وتنظيم دقيق للتدفق/الضغط.
توليد الطاقة : تشغيل المخمدات/صمامات الفراشة في غلايات محطات الطاقة الحرارية/النووية وأنظمة غاز المداخن، والتكيف مع البيئات ذات درجات الحرارة العالية والمتربة وتقليل تكاليف الصيانة على ارتفاعات عالية.
معالجة المياه : يتحكم في الجرعات وصمامات الفراشة في مياه الصرف الصحي البلدية/معالجة مياه الصرف الصناعي، مع حماية من الحمل الزائد لعزم الدوران لتشويش الصمام ومقاومة التآكل في الظروف الخارجية القاسية.
علم المعادن والحماية من الحرائق : يستخدم في أنظمة الأفران العالية في مصانع الصلب والحماية من الحرائق والتحكم في حالات الطوارئ ESD، ودعم التعشيق الخارجي وتحقيق التبديل التلقائي للعمليات في خطوط إنتاج الصناعات الخفيفة.
قم بتوفير معلمات الصمام (النوع، عزم الدوران المطلوب)، وبيانات حالة العمل (الضغط، ودرجة الحرارة) ومتطلبات التحكم (نوع الإشارة، واحتياجات التغذية الراجعة)، وسيقدم فريقنا المحترف إرشادات مجانية لاختيار النموذج الفردي.
نحن نقدم مقاطع فيديو مجانية للتركيب وإرشادات فنية عن بعد؛ يتوفر دعم التثبيت في الموقع للمشتريات بالجملة (نفقات السفر التي يتحملها المشتري).
يتم تسليم نماذج المشغل الكهربائي تستغرق النماذج المخصصة (درجة الحرارة القصوى، والشفة الخاصة) من 30 إلى 45 يوم عمل. القياسية ذات الدوران الجزئي من سلسلة CKDJ خلال 28-30 يوم عمل؛
