سلسلة كد

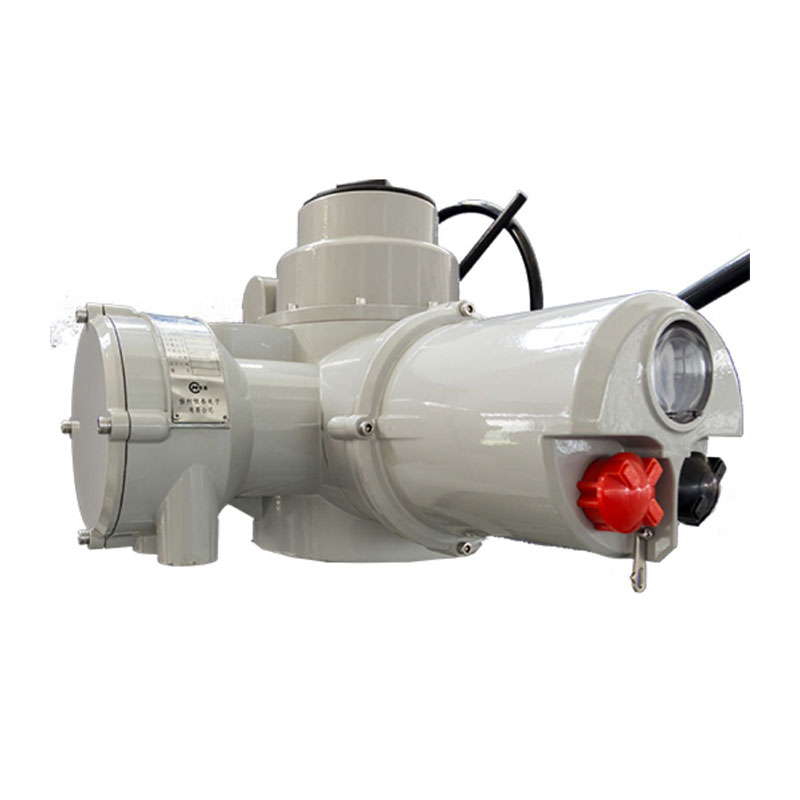

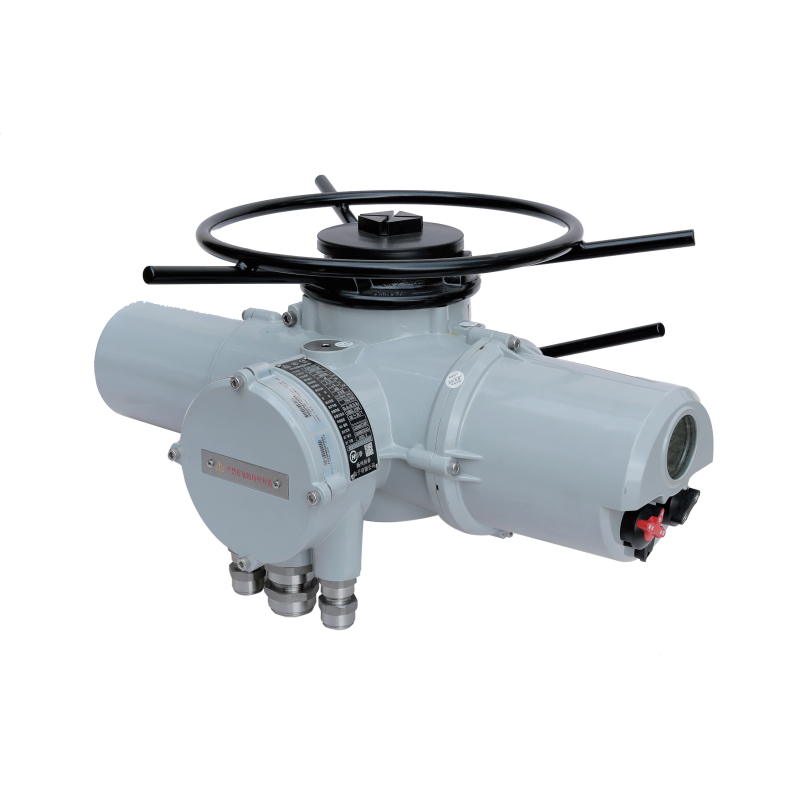

المحرك الكهربائي الذكي متعدد الدورات من سلسلة CKD هو جهاز تحكم طرفي ذكي متكامل مصمم خصيصًا للصمامات متعددة الدورات مثل صمامات البوابة وصمامات الكرة الأرضية. تم تصميم هذا المشغل باستخدام تقنيات SoC (النظام على الرقاقة) المتقدمة والاستشعار الرقمي وناقل المجال، وهو يوفر تحكمًا دقيقًا وموثوقًا في الصمامات عبر البيئات الصناعية. مع نطاق عزم دوران يتراوح بين 40-3000 نيوتن متر وسرعة إخراج تبلغ 8-144 دورة في الدقيقة، فإنه يلبي متطلبات خطوط الأنابيب DN10-DN600، بينما يضمن تصنيف الحماية IP68 الخاص به أداءً لا مثيل له في الظروف القاسية. متوافق مع بروتوكولات Modbus، وPROFIBUS، وHART، فهو يتيح التكامل السلس مع أنظمة التشغيل الآلي PLC/DCS، ويدعم كلاً من التحكم المحلي وعن بعد لتعزيز المرونة التشغيلية.
مُجهز بتشفير مطلق متعدد الدورات 18 بت، مما يحقق دقة تحديد موضع ±0.88 درجة وخطأ تحديد موضع متكرر ≥0.5% للتحكم الدقيق في فتح الصمام.
يضمن منطق التحكم في الحلقة المغلقة استجابة أقل من أو يساوي 0.3 ثانية للإشارات التناظرية أو أوامر الناقل بقدرة 4-20 مللي أمبير، مما يتكيف بسرعة مع تعديلات ظروف العمل الديناميكية.
يعمل جهاز التحكم عن بعد بالأشعة تحت الحمراء ومقبض التحكم المغناطيسي على تمكين إعداد المعلمات والاستعلام عن الأخطاء والمعايرة دون فتح الغطاء، مما يحمي سطح الختم.
شاشة LCD/LED كبيرة مع دعم متعدد اللغات تعرض في الوقت الفعلي موضع الصمام (0-100%)، وقيمة عزم الدوران، ومعلومات الأعطال، ويمكن للمشغلين غير المحترفين الوصول إليها.
يضمن تصنيف الحماية IP68 (هيكل الختم المزدوج + حلقة الختم المطاطية الفلورية) أداءً مقاومًا للماء والغبار، حتى مع فتح غطاء الطرف.
هيكل من سبائك الألومنيوم المصبوب عالي القوة مع فوسفات التخليل والرش الكهروستاتيكي يتحمل أكثر من 500 ساعة من التآكل برذاذ الملح، وهو مناسب للبيئات الساحلية والكيميائية.
تصحيح تسلسل الطور التلقائي يمنع سوء التشغيل العكسي؛ تؤدي الحماية من فقدان الطور إلى إطلاق إنذار فوري وإيقاف التشغيل.
حماية ثنائية الاتجاه من عزم الدوران الزائد (40%-120% قابلة للتعديل) وحماية من ارتفاع درجة حرارة المحرك (قطع 130 درجة مئوية) لتجنب تلف المعدات.
تحقق الخيارات المثبتة على القاعدة والمثبتة على الحافة مع عمود الإخراج المخدد قدرة على التكيف بنسبة 98% مع العلامات التجارية المختلفة للصمامات.
يدعم أوضاع التحكم في التشغيل/الإيقاف/التنظيم، ويتصل بسلاسة بأنظمة الأتمتة الصناعية.
حدود | وصف |
نوع مصدر الطاقة | تيار متردد 220 فولت (50/60 هرتز) / تيار متردد 380 فولت (50/60 هرتز) اختياري |
نطاق عزم الدوران | عزم التثبيت المباشر: 40~3000 نيوتن متر؛ مع علبة التروس، أقصى عزم دوران يصل إلى 50000 نيوتن متر؛ أثناء الطلب، يتم اختيار الطراز المحدد من قبل الشركة المصنعة بناءً على متطلبات عزم الدوران والسرعة. |
نوع التحكم | اختياري: الأسلاك الصلبة، الإشارة التناظرية، ناقل المجال (MODBUS، FF، HART، PROFIBUS-DP) |
مادة التغليف | سبائك الألومنيوم المصبوب |
مستويات الحماية | المعيار هو IP68؛ يمكن تخصيص الآخرين. |
درجة الحرارة المحيطة | ※قياسي: -30 درجة مئوية ~ +70 درجة مئوية |
الحماية من التآكل الخارجي | ※طلاء قياسي: التخليل والفوسفات + رش مسحوق كهرباء السطح؛ |
حماية الختم المزدوج | يتم عزل قسم التحكم عن صندوق التوصيل لحماية المكونات الإلكترونية. |
تصنيف مقاومة للانفجار: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130°Db |
تكنولوجيا المحركات | محرك قفص السنجاب AC غير مبرد بالهواء مغلق تمامًا؛ فئة العزل F (الفئة H قابلة للتخصيص)؛ |
واجب المحرك | ※محرك مزود بوظيفة S4 (مناسب لظروف البدء الدورية)؛ |
محرك العتاد | قفل ذاتي في جميع السرعات |
عقارب | لا تدور أثناء التشغيل الكهربائي. مجهزة بمخلب أوتوماتيكي يتوافق عزم الدوران مع معيار GB/T 28270. |
شفة الإخراج | ISO 5210/GB 12222؛ شفة خاصة اختيارية |
زيت التشحيم | فعالية مدى الحياة؛ لا حاجة للصيانة الدورية |
نوع العرض | ثلاث مراحل/مرحلة واحدة اختياري؛ الحد الأقصى للجهد لمصدر الطاقة ثلاثي الطور هو 690 فولت؛ 50/60 هرتز |
دخول الكابل | القياسية: 1 × M48 × 2 + 2 × M33 × 2؛ النوع المقاوم للانفجار: 1×NPT1.5' + 2×NPT1' (يمكن زيادته)؛ قابلة للتخصيص؛ كتلة محطة عباد الشمس |
جلسة | اتصال بالأشعة تحت الحمراء/الضغط (بلوتوث اختياري)؛ المعلمات المخزنة في الذاكرة غير المتطايرة (مع حماية كلمة المرور)؛ قابل للتكوين عبر العرض/المبرمج عن بعد |
مقبض في الموقع | إعداد خالٍ من الأدوات؛ اختيار الوضع المحلي/البعيد/الإيقاف؛ قابلة للتشغيل كهربائيًا في الوضع المحلي |
تعليمات المفوضية الأوروبية | الامتثال لـ 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)؛ تنطبق المعايير المنسقة مثل EN 61000. |
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (380VAC/50HZ): مناسبة لنوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | السرعة (دورة في الدقيقة) | |||||
كد4 | 40 | 24 | 0.1 | 1.1 | F10 | |
كد10 | 100 | 24 | 0.25 | 2.5 | ||
80 | 36 | 0.3 | 2.6 | |||
60 | 48 | 0.4 | 2.7 | |||
كد16 | 160 | 24 | 0.4 | 2.6 | ||
120 | 36 | 0.45 | 3 | |||
100 | 48 | 0.5 | 3.5 | |||
70 | 72 | 0.65 | 4.2 | |||
50 | 96 | 0.8 | 4.8 | |||
كد25 | 250 | 24 | 0.63 | 2.8 | F14 | |
230 | 36 | 0.83 | 3.3 | |||
200 | 48 | 1 | 3.6 | |||
180 | 72 | 1.36 | 4.1 | |||
160 | 96 | 1.6 | 4.5 | |||
كد40 | 400 | 24 | 1 | 4.4 | F16 | |
360 | 36 | 1.3 | 5.5 | |||
320 | 48 | 1.5 | 6.8 | |||
280 | 72 | 1.88 | 7.3 | |||
250 | 96 | 2 | 7.6 | |||
كد60 | 600 | 24 | 1.5 | 5.7 | ||
500 | 36 | 1.88 | 7.0 | |||
450 | 48 | 2.25 | 7.6 | |||
400 | 72 | 2.64 | 8.1 | |||
300 | 96 | 3 | 8.4 | |||
250 | 144 | 3.76 | 9.2 | |||
كد100 | 1000 | 24 | 2.5 | 11.5 | F25 | |
900 | 36 | 3.4 | 13.5 | |||
850 | 48 | 4 | 14.5 | |||
750 | 72 | 5.3 | 15 | |||
650 | 96 | 6 | 16 | |||
500 | 144 | 7.5 | 17.5 | |||
400 | 192 | 8 | 13.5 | |||
كد120 | 1200 | 24 | 3 | 12.5 | ||
1100 | 36 | 3.8 | 14 | |||
1000 | 48 | 4.5 | 16 | |||
850 | 72 | 6 | 17 | |||
700 | 96 | 7 | 18 | |||
600 | 144 | 8 | 19 | |||
450 | 192 | 9 | 20 | |||
كد150 | 1500 | 24 | 3.8 | 15 | ||
1300 | 36 | 4.9 | 21 | |||
1100 | 48 | 5.5 | 22 | |||
900 | 72 | 6.7 | 23 | |||
750 | 96 | 7.5 | 25 | |||
650 | 144 | 9.8 | 28 | |||
550 | 192 | 11.0 | 30 | |||
كد180 | 1800 | 24 | 4.2 | 18 | ||
1200 | 48 | 6.1 | 23.5 | |||
1000 | 96 | 8.3 | 26 | |||
600 | 192 | 12.0 | 32 | |||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (380VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | أقصى عزم دوران (دورة في الدقيقة) | السرعة (دورة في الدقيقة) | ||||
كد4 | 20 | 40 | 18 | 0.1 | 1.1 | F10 |
20 | 40 | 24 | 0.1 | 1.1 | ||
كد10 | 50 | 100 | 18 | 0.18 | 2 | |
50 | 100 | 24 | 0.25 | 2.5 | ||
40 | 80 | 48 | 0.4 | 2.7 | ||
كد16 | 80 | 160 | 18 | 0.13 | 2.2 | |
80 | 160 | 24 | 0.4 | 2.6 | ||
70 | 140 | 36 | 0.45 | 3 | ||
60 | 120 | 48 | 0.5 | 3.5 | ||
كد25 | 125 | 250 | 18 | 0.47 | 2.5 | F14 |
125 | 250 | 24 | 0.63 | 2.8 | ||
110 | 220 | 36 | 0.83 | 3.3 | ||
100 | 200 | 48 | 1 | 3.6 | ||
80 | 160 | 72 | 1.36 | 4.1 | ||
كد40 | 200 | 400 | 18 | 0.75 | 4 | F16 |
200 | 400 | 24 | 1.0 | 4.4 | ||
180 | 360 | 36 | 1.3 | 5.5 | ||
150 | 300 | 48 | 1.5 | 6.8 | ||
100 | 200 | 72 | 1.88 | 7.3 | ||
كد60 | 300 | 600 | 18 | 1.13 | 5.2 | |
300 | 600 | 24 | 1.5 | 5.7 | ||
260 | 520 | 36 | 1.88 | 7 | ||
230 | 450 | 48 | 2.25 | 7.6 | ||
كد100 | 150 | 300 | 72 | 2.64 | 8.1 | F25 |
500 | 1000 | 24 | 2.5 | 11.5 | ||
450 | 900 | 36 | 3.4 | 13.5 | ||
400 | 800 | 48 | 4 | 14.5 | ||
350 | 700 | 72 | 4.8 | 15 | ||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (220 فولت تيار متردد/50 هرتز): مناسبة لنوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | السرعة (دورة في الدقيقة) | |||||
كد10 | 60 | 18 | 0.12 | 3.3 | F10 | |
60 | 24 | 0.15 | 3.6 | |||
50 | 48 | 0.25 | 4 | |||
كد25 | 150 | 18 | 0.6 | 6.5 | ||
150 | 24 | 0.75 | 7 | |||
130 | 36 | 1 | 7.2 | |||
120 | 48 | 1.2 | 7.5 | |||
كد40 | 250 | 18 | 0.85 | 7.5 | F14 | |
250 | 24 | 1 | 7.8 | |||
200 | 36 | 1.1 | 8 | |||
130 | 48 | 1.3 | 8.5 | |||
100 | 72 | 1.5 | 8.8 | |||
80 | 96 | 1.6 | 9 | |||
كد60 | 300 | 18 | 1.1 | 8 | F16 | |
300 | 24 | 1.25 | 8.3 | |||
250 | 36 | 1.5 | 8.5 | |||
200 | 48 | 1.7 | 8.7 | |||
130 | 72 | 1.65 | 9.1 | |||
100 | 96 | 2.2 | 9.3 | |||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (220VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | أقصى عزم دوران (نيوتن متر) | السرعة (دورة في الدقيقة) | ||||
كد10 | 40 | 60 | 24 | 0.15 | 3.6 | F10 |
كد25 | 100 | 150 | 24 | 0.37 | 7 | |
80 | 130 | 48 | 0.65 | 7.5 | ||
كد60 | 150 | 250 | 24 | 0.62 | 10 | F16 |
130 | 220 | 48 | 1.1 | 12 | ||
70 | 130 | 70 | 0.98 | 12 | ||
يلتزم الخاص بنا المحرك الكهربائي الذكي متعدد الدورات بمعايير مراقبة الجودة الصارمة، ويحمل شهادة ISO وشهادات دولية موثوقة بما في ذلك ATEX المقاوم للانفجار (Ex d IIB T4 Gb) والسلامة الوظيفية SIL. يأتي الجهاز بأكمله مزودًا بضمان لمدة 18 شهرًا، بينما تتمتع المكونات الأساسية (المحرك ووحدة التحكم) بتغطية لمدة 24 شهرًا، تكملها خدمات الصيانة مدى الحياة. تتوافق جميع المكونات الإلكترونية الرئيسية مع المعايير العسكرية، مع بطارية احتياطية مدمجة توفر عمر خدمة يصل إلى 8 سنوات لمراقبة موضع الصمام دون انقطاع أثناء انقطاع التيار الكهربائي. تخضع كل وحدة لاختبارات صارمة، بما في ذلك مقاومة التآكل برذاذ الملح لمدة 500 ساعة وأكثر من 80000 ساعة من التحقق من التشغيل الخالي من المشاكل.
يتم تطبيقه في استخراج النفط الخام، ووحدات التكرير، وأنظمة النقل عبر خطوط الأنابيب، مع تحمل درجات الحرارة العالية، والضغط العالي، وظروف التآكل.
يتحكم في الصمامات في مياه تغذية الغلايات وخطوط أنابيب البخار وأنظمة إزالة النتروجين لمحطات الطاقة الحرارية والنووية والكهرومائية.
ينظم صمامات البوابة وصمامات الفراشة في محطات المياه ومحطات معالجة مياه الصرف الصحي وشبكات إمدادات المياه / الصرف الصحي في المناطق الحضرية.
مناسبة لأفران صناعة الصلب وخطوط الإنتاج المتداول وأفران الأسمنت، ومقاومة الغبار والاهتزاز.
يتوافق مع المعايير الصحية للتحكم في الصمامات المعقمة في المفاعلات ومعدات المعالجة، ويدعم التحقق من التنظيف.
توفير معلمات الصمام (النوع، عزم الدوران المطلوب)، وظروف العمل (الضغط، ودرجة الحرارة)، ومتطلبات التحكم (نوع الإشارة، واحتياجات التغذية الراجعة). سيساعدك فريقنا الفني في مطابقة النماذج بناءً على تطبيقك المحدد.
نحن نقدم ضمانًا لمدة 18 شهرًا للجهاز بأكمله وضمانًا لمدة 24 شهرًا للمكونات الأساسية. تتوفر مقاطع فيديو التثبيت المجانية والتوجيه عن بعد والدعم في الموقع (للمشتريات بالجملة). تضمن خدمات الصيانة مدى الحياة الموثوقية التشغيلية على المدى الطويل.
نعم. وهو يدعم التخصيص لظروف درجات الحرارة المنخفضة (-50 درجة مئوية) ودرجات الحرارة المرتفعة (+150 درجة مئوية). حماية IP68 والطلاء المقاوم للتآكل يجعلها مناسبة للإعدادات الصناعية الرطبة والمتربة والتآكل.
يتم تسليم النماذج القياسية خلال 28-30 يوم عمل، بينما تتطلب النماذج المخصصة (عزم الدوران الخاص أو نطاق درجة الحرارة أو الشهادات) 30-45 يوم عمل.
يجمع هذا المنتج بين التحكم الذكي والمتانة والسلامة، مما يجعله المفضل المحرك الكهربائي الصناعي للعملاء العالميين في قطاعات الطاقة والبتروكيماويات ومعالجة المياه وغيرها من القطاعات. اتصل بنا للحصول على حلول مخصصة مصممة خصيصًا لتلبية احتياجاتك التشغيلية.
