سلسلة CKDJII

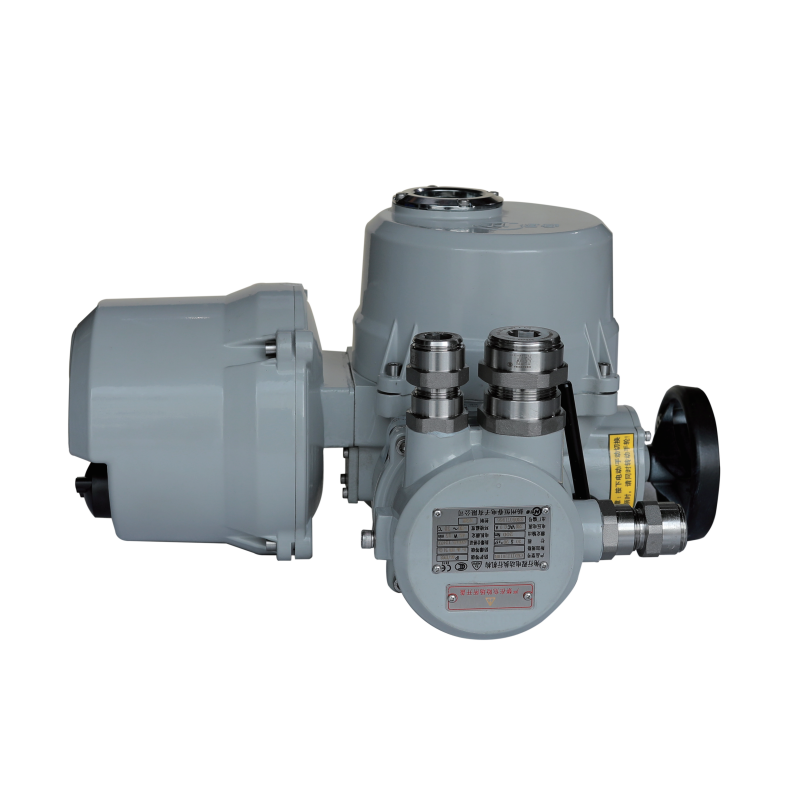

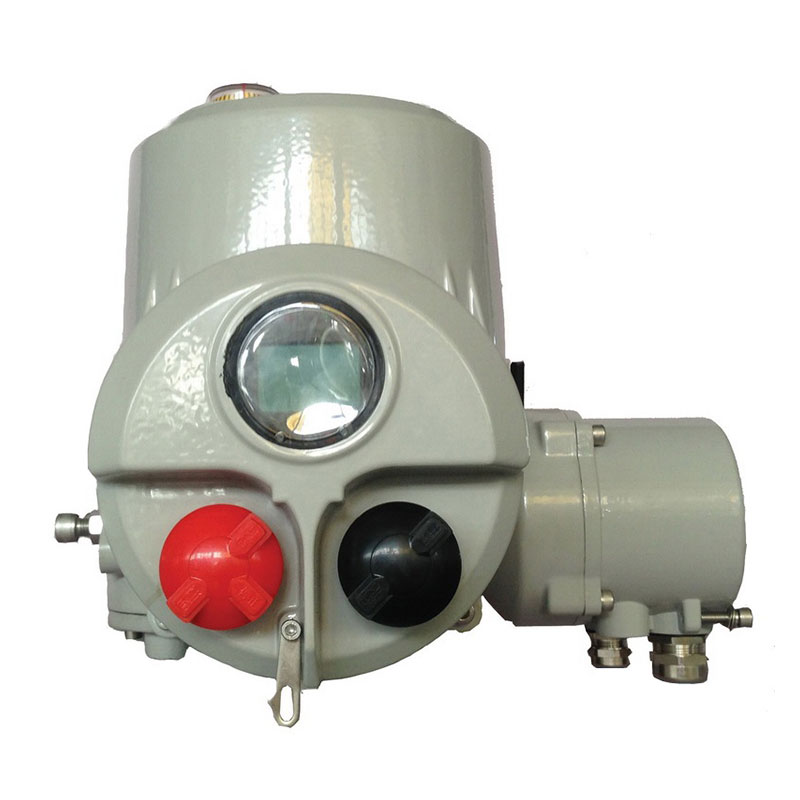

المحرك الكهربائي الذكي ذو السكتة الدماغية من سلسلة CKDJII هو مشغل كهربائي ربع دورة فعال من حيث التكلفة تم تطويره بشكل مستقل بواسطة Yangzhou Hengchun Electronics Co., Ltd.، شركة صينية متخصصة في تصنيع المحركات الصناعية. تم تصميم هذا للتحكم الدقيق في الصمامات الفراشة والصمامات الكروية وحواجز المخمدات، المحرك الكهربائي الذكي ويتم نشره على نطاق واسع في سيناريوهات الأتمتة الصناعية عالية الطلب بما في ذلك محطات الطاقة والبتروكيماويات والمعادن ومعالجة المياه. مدمج مع معالج دقيق من الدرجة الصناعية وتقنية التحكم عن بعد بالأشعة تحت الحمراء غير التدخلية، فهو يتيح ضبط المعلمات وتشخيص الأخطاء دون فتح الغطاء، في حين أن هيكل النقل القوي وغطاء الحماية العالي يجعله مناسبًا لظروف العمل القاسية وحتى المتفجرة.
التحكم الدقيق : مجهزة برقائق من الدرجة الصناعية لتنظيم دقيق لموضع الصمام، وتلبية متطلبات التحكم في الأتمتة الصناعية.
التكامل السلس : متوافق مع بروتوكولات ناقل المجال السائدة (Modbus، Profibus-DP، FF، HART) لاتصال النظام بدون قلق.
التشغيل الآمن : جهاز التحكم عن بعد بالأشعة تحت الحمراء غير التدخلي يدعم التشغيل في البيئات المتفجرة الخطرة دون الاتصال الجسدي.
هيكل متين : تشكل التروس الدودية المصنوعة من السبائك البرونزية بالإضافة إلى الديدان المصنوعة من سبائك الصلب نظام نقل مقاوم للتآكل، وهو مثالي لظروف العمل المتكررة.
الاستعداد لحالات الطوارئ : تضمن آلية التبديل اليدوية التلقائية بنقرة واحدة التشغيل دون انقطاع والتحكم في حالات الطوارئ.
حماية فائقة : غلاف مضاد للتآكل من سبائك الألومنيوم مع تصنيف الحماية القياسي IP68 (قابل للتخصيص) وتكوين مقاوم للانفجار للسيناريوهات القاسية.
السلامة الشاملة : التيار الزائد المدمج والحمل الزائد وآليات الحماية المتعددة الأخرى لتشغيل المعدات بشكل موثوق.
قدرة عالية على التكيف : مواصفات عزم الدوران المتعددة وزاوية الإخراج (0-90 درجة قياسية، 90 درجة-300 درجة اختيارية) للمطابقة الشاملة مع الصمامات الصناعية.
صيانة منخفضة : يعمل زيت التشحيم الفعال مدى الحياة والهيكل المحكم على تحقيق عمر خدمة طويل وتقليل تكاليف الصيانة.
حدود | وصف |
نوع مصدر الطاقة | تيار متردد 220 فولت (50/60 هرتز) / تيار متردد 380 فولت (50/60 هرتز) اختياري |
نطاق عزم الدوران | عزم الدوران التثبيت المباشر: 40 ~ 2000N.m |
نوع التحكم | اختياري: الأسلاك الصلبة، الإشارة التناظرية، ناقل المجال (MODBUS، FF، HART، PROFIBUS-DP) |
مادة التغليف | سبائك الألومنيوم المصبوب |
مستويات الحماية | المعيار هو IP68؛ يمكن تخصيص الآخرين. |
درجة الحرارة المحيطة | ※قياسي: -30 درجة مئوية ~ +70 درجة مئوية |
الحماية من التآكل الخارجي | ※طلاء قياسي: التخليل والفوسفات + رش مسحوق كهرباء السطح؛ |
حماية الختم المزدوج | يتم عزل قسم التحكم عن صندوق التوصيل لحماية المكونات الإلكترونية. |
تصنيف مقاومة للانفجار: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130°Db |
تكنولوجيا المحركات | محرك قفص السنجاب AC غير مبرد بالهواء مغلق تمامًا؛ فئة العزل F (الفئة H قابلة للتخصيص)؛ |
واجب المحرك | ※محرك مزود بوظيفة S4 (مناسب لظروف البدء الدورية)؛ |
محرك العتاد | قفل ذاتي في جميع السرعات |
عقارب | لا تدور أثناء التشغيل الكهربائي. مجهزة بمخلب أوتوماتيكي يتوافق عزم الدوران مع معيار GB/T 28270. |
شفة الإخراج | ISO 5210/GB 12222؛ شفة خاصة اختيارية |
زيت التشحيم | فعالية مدى الحياة؛ لا حاجة للصيانة الدورية |
نوع العرض | ثلاث مراحل/مرحلة واحدة اختياري؛ الحد الأقصى للجهد لمصدر الطاقة ثلاثي الطور هو 690 فولت؛ 50/60 هرتز |
دخول الكابل | القياسية: 1 × M48 × 2 + 2 × M33 × 2؛ النوع المقاوم للانفجار: 1×NPT1.5' + 2×NPT1' (يمكن زيادته)؛ قابلة للتخصيص؛ كتلة محطة عباد الشمس |
جلسة | اتصال بالأشعة تحت الحمراء/الضغط (بلوتوث اختياري)؛ المعلمات المخزنة في الذاكرة غير المتطايرة (مع حماية كلمة المرور)؛ قابل للتكوين عبر العرض/المبرمج عن بعد |
مقبض في الموقع | إعداد خالٍ من الأدوات؛ اختيار الوضع المحلي/البعيد/الإيقاف؛ قابلة للتشغيل كهربائيًا في الوضع المحلي |
تعليمات المفوضية الأوروبية | الامتثال لـ 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)؛ تنطبق المعايير المنسقة مثل EN 61000. |
مواصفة
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKDJII (380VAC/50HZ): مناسبة لنوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | وقت السفر (S) | |||||
CKDJII5 | 50 | 25 | 45 | 0.4 | ||
CKDJII10 | 100 | 25 | 45 | 0.4 | ||
CKDJII20 | 200 | 25 | 45 | 0.4 | ||
120 | 15 | 45 | 0.4 | |||
80 | 7.5 | 45 | 0.45 | |||
CKDJII30 | 300 | 30 | 60 | 0.6 | ||
CKDJII40 | 400 | 30 | 60 | 0.65 | ||
CKDJII50 | 500 | 30 | 90 | 0.7 | ||
380 | 15 | 90 | 0.7 | |||
170 | 5 | 120 | 0.8 | |||
CKDJII60 | 600 | 30 | 140 | 1 | ||
CKDJII80 | 700 | 30 | 140 | 1.2 | ||
600 | 15 | 140 | 1.4 | |||
CKDJII100 | 900 | 30 | 180 | 1.4 | ||
700 | 15 | 180 | 1.6 | |||
400 | 5 | 180 | 1.8 | |||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKDJII (380VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | أقصى عزم دوران | وقت السفر (S) | ||||
CKDJII5 | 30 | 50 | 25 | 45 | 0.4 | |
CKDJII10 | 50 | 100 | 25 | 45 | 0.4 | |
CKDJII20 | 100 | 200 | 25 | 45 | 0.4 | |
60 | 120 | 15 | 45 | 0.4 | ||
50 | 80 | 7.5 | 45 | 0.45 | ||
CKDJII30 | 150 | 300 | 30 | 60 | 0.6 | |
CKDJII40 | 200 | 400 | 30 | 60 | 0.65 | |
CKDJII50 | 250 | 500 | 30 | 90 | 0.7 | |
200 | 380 | 15 | 90 | 0.7 | ||
CKDJII60 | 300 | 600 | 30 | 140 | 1 | |
CKDJII80 | 400 | 700 | 30 | 140 | 1.2 | |
300 | 600 | 15 | 140 | 1.4 | ||
CKDJII100 | 500 | 900 | 30 | 180 | 1.4 | |
350 | 700 | 15 | 180 | 1.6 | ||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKDJII (220 فولت تيار متردد/50 هرتز): مناسبة لنوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | وقت السفر (S) | |||||
CKDJII10 | 80 | 25 | 45 | 0.5 | ||
CKDJII20 | 100 | 25 | 45 | 0.7 | ||
100 | 15 | 45 | 0.9 | |||
CKDJII40 | 200 | 30 | 90 | 1.2 | ||
CKDJII50 | 200 | 30 | 90 | 1.4 | ||
230 | 15 | 90 | 1.4 | |||
CKDJII60 | 400 | 30 | 140 | 1.6 | ||
CKDJII80 | 500 | 30 | 140 | 2 | ||
400 | 15 | 140 | 1.8 | |||
CKDJII100 | 750 | 30 | 180 | 2.4 | ||
550 | 15 | 180 | 2.7 | |||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (220VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | شفة (ISO5210) | ||
عزم الدوران المقدر | أقصى عزم دوران | وقت السفر (S) | ||||
CKDJII10 | 40 | 80 | 25 | 45 | 0.5 | |
CKDJII20 | 50 | 100 | 25 | 45 | 0.7 | |
50 | 100 | 15 | 45 | 0.9 | ||
CKDJII40 | 100 | 200 | 30 | 90 | 1.2 | |
CKDJII50 | 130 | 200 | 30 | 90 | 1.4 | |
120 | 230 | 15 | 90 | 1.4 | ||
CKDJII60 | 200 | 400 | 30 | 140 | 1.6 | |
CKDJII80 | 250 | 500 | 30 | 140 | 2 | |
200 | 400 | 15 | 140 | 1.8 | ||
CKDJII100 | 400 | 750 | 30 | 180 | 2.4 | |
300 | 550 | 15 | 180 | 2.7 | ||
يلتزم بمعايير المحرك الكهربائي الذكي ذو السكتة الدماغية من سلسلة CKDJII التصنيع ومراقبة الجودة الصارمة. تعتمد مكونات ناقل الحركة الأساسية سبائك البرونز وسبائك الفولاذ لمقاومة التآكل وأداء القفل الذاتي في جميع السرعات؛ يتم عزل قسم التحكم وصندوق التوصيل بحماية مزدوجة الختم لحماية المكونات الإلكترونية. تستخدم جميع مسامير تثبيت الغطاء النهائي الفولاذ المقاوم للصدأ لتعزيز مقاومة التآكل، ويتوافق المنتج تمامًا مع EU 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)، بالإضافة إلى معايير EN 61000 المنسقة. لضمان جودة ما بعد البيع، يوفر المشغل ضمانًا للماكينة بالكامل لمدة 18 شهرًا وضمانًا لمدة 24 شهرًا للمكونات الأساسية (المحرك، ووحدة التحكم، وما إلى ذلك)، مع تقديم خدمة الصيانة مدى الحياة بعد فترة الضمان.
التحكم في الصمامات والمخمدات لمياه تغذية الغلايات وخطوط أنابيب البخار وأنظمة إزالة الكبريت ونزع النتروجين في محطات الطاقة الحرارية والمائية.
تشغيل وإيقاف تلقائي وتنظيم صمامات الفراشة/الكرة في نقل النفط الخام ووحدات التكرير وخطوط أنابيب تخزين النفط والغاز.
تشغيل المخمدات لإمداد الهواء بالفرن العالي، ودوائر مياه التبريد الفولاذية، وخطوط أنابيب الغاز لنظام إزالة الغبار.
تنظيم الصمامات في إمدادات المياه/الصرف الصحي البلدية، وأنظمة تهوية/ترسيب محطات معالجة مياه الصرف الصحي، ومعالجة غاز المداخن لتوليد الطاقة من النفايات.
التحكم عن بعد في صمامات التدفئة الحضرية وشبكات إمداد الغاز وممرات الحفاظ على المياه.
قم بتوفير معلمات صمام مفصلة (النوع، عزم الدوران المطلوب)، ومعلمات حالة العمل (الضغط، ودرجة الحرارة) ومتطلبات التحكم (نوع الإشارة، واحتياجات التغذية الراجعة) لفريقنا المحترف، وسوف نقدم إرشادات مجانية لاختيار النموذج الفردي.
نحن نقدم مقاطع فيديو مجانية للتثبيت وإرشادات فنية عن بعد لجميع العملاء؛ تتوفر إرشادات التثبيت في الموقع للمشتريات بالجملة (نفقات السفر التي يتحملها المشتري).
يتم تسليم نماذج النماذج المخصصة (متطلبات درجة الحرارة الخاصة / مقاومة الانفجار / التحكم) لها وقت تسليم يتراوح من 30 إلى 45 يوم عمل. سلسلة CKDJII القياسية خلال 28-30 يوم عمل؛
