سلسلة كديي

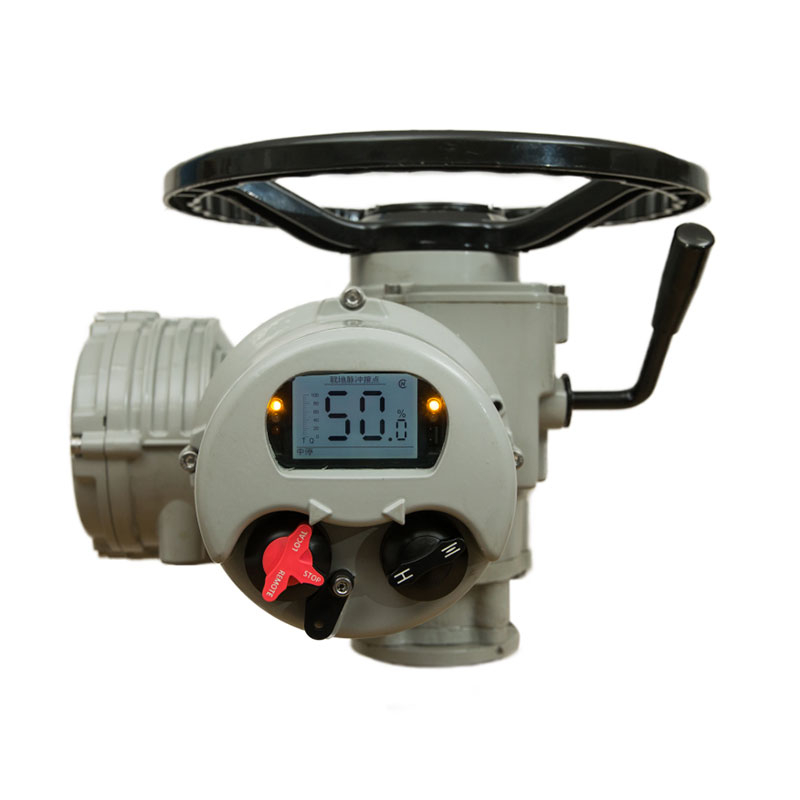

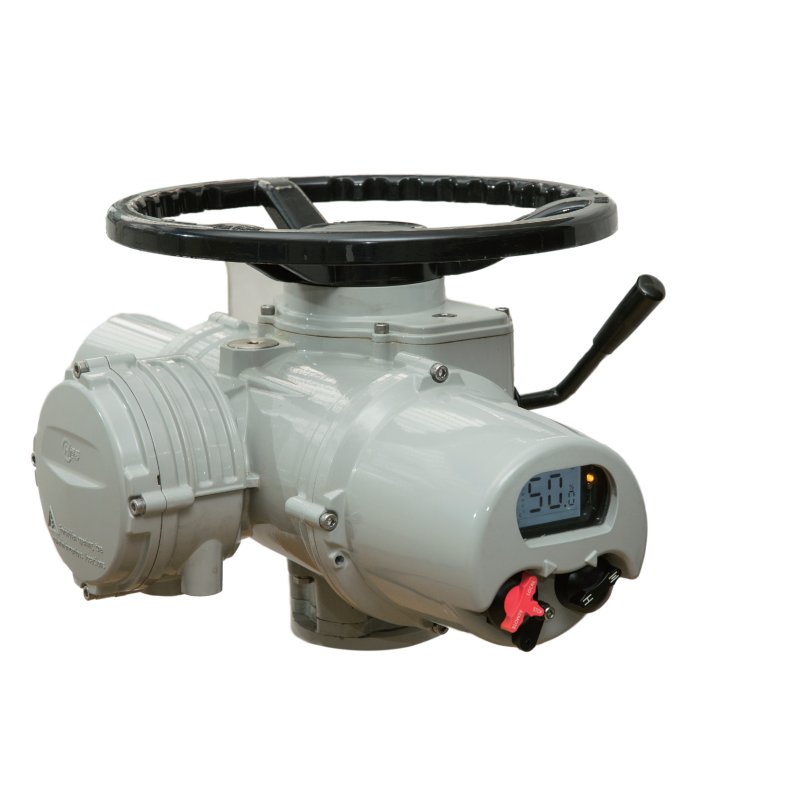

المحرك الكهربائي الذكي متعدد الدورات من سلسلة CKDII هو جهاز متطور للتحكم في صمامات الأتمتة الصناعية تم تطويره بشكل مستقل بواسطة Yangzhou Hengchun Electronics Co., Ltd.، وهي شركة صينية رائدة في مجال تصنيع المحركات الصناعية. تم تصميمه باستخدام نظام نقل تروس دودي عالي الدقة , ومحرك قفص سنجابي AC عالي الكفاءة ووحدة تحكم ذكية متكاملة، يوفر هذا المحرك الكهربائي استجابة أوامر بدون تأخير وتشغيل مستقر للغاية للصمامات الصناعية. لقد تم تصميمه خصيصًا لصمامات البوابة، والصمامات الكروية، وصمامات الحجاب الحاجز، والصمامات المنزلقة، ويتميز بالتكامل السلس مع أنظمة التحكم الصناعية السائدة عبر وحدات الاتصال متعددة الحافلات. بفضل تصنيف الحماية IP68 والأداء المقاوم للانفجار حتى Exd II CT6، تتفوق سلسلة CKDII في ظروف العمل القاسية، لتصبح مكونًا أساسيًا للتشغيل الصناعي الآمن والفعال في مجالات الطاقة والبتروكيماويات والمعادن والهندسة البحرية.
مجهزة بنافذة من الزجاج المقسى وتقنية عرض الشاشة المزدوجة المبتكرة (مصفوفة نقطية + عرض مقطعي)، فهي توفر تصورًا غنيًا لمعلمات التشغيل. يضمن جهاز تشفير الوضع المطلق متعدد الدورات الكهرومغناطيسي مع شوط اكتشاف 10000 دورة استشعار موضع الصمام بدقة عالية، ويحافظ نظام إدارة البطارية الذكي على عرض مستمر لموضع الصمام أثناء انقطاع التيار الكهربائي.
يوفر المشغل 31 وظيفة لتشخيص الأخطاء (ارتفاع درجة حرارة المحرك، وفقدان الطور، وإنذار عزم الدوران الزائد، وما إلى ذلك) وميزات تشخيص وقائية متعددة للأخطاء بما في ذلك تحليل اتجاه درجة الحرارة وعزم الدوران، مما يتيح المراقبة في الوقت الفعلي لـ 10 أنواع من معلومات الحالة للتحكم الذكي في المخاطر.
وهو يدعم بشكل كامل بروتوكولات الناقل السائدة (Autbus، Profibus-DP، Modbus، FF، Hart) واتصالات Bluetooth لتفاعل البيانات اللاسلكية وترقية البرنامج. يعمل تصميم بطاقة التوصيل والتشغيل وقوس لوحة الدائرة المضادة للاهتزاز على تبسيط عملية الصيانة في الموقع، في حين أن هيكل الختم المزدوج يعزز أداء الختم الإجمالي ويوسع التجويف الميكانيكي لسهولة تركيب المكونات.
حدود | وصف |
نوع مصدر الطاقة | تيار متردد 220 فولت (50/60 هرتز) / تيار متردد 380 فولت (50/60 هرتز) اختياري |
نطاق عزم الدوران | عزم التثبيت المباشر: 40~3000 نيوتن متر؛ مع علبة التروس، أقصى عزم دوران يصل إلى 50000 نيوتن متر؛ أثناء الطلب، يتم اختيار الطراز المحدد من قبل الشركة المصنعة بناءً على متطلبات عزم الدوران والسرعة. |
نوع التحكم | اختياري: الأسلاك الصلبة، الإشارة التناظرية، ناقل المجال (MODBUS، FF، HART، PROFIBUS-DP) |
مادة التغليف | سبائك الألومنيوم المصبوب |
مستويات الحماية | المعيار هو IP68؛ يمكن تخصيص الآخرين. |
درجة الحرارة المحيطة | ※قياسي: -30 درجة مئوية ~ +70 درجة مئوية |
الحماية من التآكل الخارجي | ※طلاء قياسي: التخليل والفوسفات + رش مسحوق كهرباء السطح؛ |
حماية الختم المزدوج | يتم عزل قسم التحكم عن صندوق التوصيل لحماية المكونات الإلكترونية. |
تصنيف مقاومة للانفجار: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130°Db |
تكنولوجيا المحركات | محرك قفص السنجاب AC غير مبرد بالهواء مغلق تمامًا؛ فئة العزل F (الفئة H قابلة للتخصيص)؛ |
واجب المحرك | ※محرك مزود بوظيفة S4 (مناسب لظروف البدء الدورية)؛ |
محرك العتاد | قفل ذاتي في جميع السرعات |
عقارب | لا تدور أثناء التشغيل الكهربائي. مجهزة بمخلب أوتوماتيكي يتوافق عزم الدوران مع معيار GB/T 28270. |
شفة الإخراج | ISO 5210/GB 12222؛ شفة خاصة اختيارية |
زيت التشحيم | فعالية مدى الحياة؛ لا حاجة للصيانة الدورية |
نوع العرض | ثلاث مراحل/مرحلة واحدة اختياري؛ الحد الأقصى للجهد لمصدر الطاقة ثلاثي الطور هو 690 فولت؛ 50/60 هرتز |
دخول الكابل | القياسية: 1 × M48 × 2 + 2 × M33 × 2؛ النوع المقاوم للانفجار: 1×NPT1.5' + 2×NPT1' (يمكن زيادته)؛ قابلة للتخصيص؛ كتلة محطة عباد الشمس |
جلسة | اتصال بالأشعة تحت الحمراء/الضغط (بلوتوث اختياري)؛ المعلمات المخزنة في الذاكرة غير المتطايرة (مع حماية كلمة المرور)؛ قابل للتكوين عبر العرض/المبرمج عن بعد |
مقبض في الموقع | إعداد خالٍ من الأدوات؛ اختيار الوضع المحلي/البعيد/الإيقاف؛ قابلة للتشغيل كهربائيًا في الوضع المحلي |
تعليمات المفوضية الأوروبية | الامتثال لـ 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)؛ تنطبق المعايير المنسقة مثل EN 61000. |
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKDII (380VAC/50HZ): مناسبة لنوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | ||
عزم الدوران المقدر | السرعة (دورة في الدقيقة) | ||||
CKDII10 | 100 | 24 | 0.25 | 4.2 | |
80 | 36 | 0.3 | 4.8 | ||
60 | 48 | 0.32 | 5 | ||
50 | 72 | 0.38 | 7 | ||
40 | 96 | 0.4 | 8 | ||
CKDII16 | 200 | 24 | 0.5 | 3.18 | |
150 | 36 | 0.56 | 3.3 | ||
120 | 48 | 0.6 | 3.5 | ||
100 | 72 | 0.75 | 4.8 | ||
80 | 96 | 0.8 | 5.1 | ||
CKDII25 | 250 | 24 | 0.63 | 3.5 | |
230 | 36 | 0.86 | 3.5 | ||
200 | 48 | 1 | 4 | ||
180 | 72 | 1.36 | 5.5 | ||
160 | 96 | 1.61 | 6 | ||
140 | 144 | 2.1 | 6.5 | ||
CKDII60 | 600 | 24 | 1.5 | 6 | |
450 | 48 | 2.51 | 7.8 | ||
300 | 96 | 3 | 8.4 | ||
250 | 144 | 3.76 | 9.2 | ||
CKDII100 | 1200 | 24 | 3 | 12 | |
1000 | 36 | 3.8 | 14 | ||
900 | 48 | 4.5 | 15 | ||
800 | 72 | 6 | 16 | ||
700 | 96 | 7 | 16 | ||
600 | 144 | 9 | 18 | ||
550 | 192 | 11 | 20 | ||
CKDII150 | 1500 | 24 | 3.8 | 15 | |
1300 | 36 | 5 | 16 | ||
1100 | 48 | 5.5 | 18 | ||
1000 | 72 | 7.5 | 20 | ||
900 | 96 | 9 | 20 | ||
700 | 144 | 11 | 25 | ||
600 | 192 | 12 | 30 | ||
CKDII200 | 2000 | 24 | 5 | 20 | |
1600 | 36 | 6 | 23 | ||
1400 | 48 | 7 | 25 | ||
1300 | 72 | 9.8 | 28 | ||
1200 | 96 | 12 | 33 | ||
1000 | 144 | 15 | 38 | ||
800 | 192 | 16 | 40 | ||
CKDII250 | 2500 | 24 | 6.5 | 30 | |
2000 | 36 | 7.5 | 32 | ||
1800 | 48 | 9 | 35 | ||
1600 | 72 | 12 | 40 | ||
1500 | 96 | 15 | 45 | ||
1300 | 144 | 19.5 | 55 | ||
1000 | 192 | 20 | 60 | ||
CKDII300 | 3000 | 24 | 7.5 | 35 | |
2400 | 36 | 9 | 38 | ||
2000 | 48 | 10 | 40 | ||
1800 | 96 | 18 | 55 | ||
1500 | 144 | 24 | 60 | ||
1300 | 192 | 26 | 75 | ||
ورقة بيانات الأداء للمحركات الكهربائية من سلسلة CKD (380VAC/50HZ): مناسبة لنوع التعديل (الضبط المتكرر)
نموذج | خارج | قوة المحرك | التصنيف الحالي | ||
عزم الدوران المقدر | أقصى عزم دوران (نيوتن متر) | السرعة (دورة في الدقيقة) | |||
CKDII10 | 50 | 100 | 24 | 0.25 | 2.2 |
40 | 80 | 36 | 0.3 | 2.4 | |
30 | 60 | 48 | 0.32 | 2.7 | |
CKDII16 | 100 | 200 | 24 | 0.5 | 3.18 |
80 | 150 | 36 | 0.56 | 3.3 | |
60 | 120 | 48 | 0.6 | 3.5 | |
CKDII25 | 150 | 250 | 24 | 0.63 | 2.8 |
120 | 230 | 36 | 0.86 | 3.3 | |
110 | 200 | 48 | 1 | 3.6 | |
105 | 180 | 72 | 1.36 | 4.1 | |
CKDII60 | 300 | 600 | 24 | 1.5 | 6 |
230 | 450 | 48 | 2.51 | 7.8 | |
يلتزم Hengchun Actuator بمعايير الجودة الدولية الصارمة للمشغل الكهربائي الذكي متعدد الدورات من سلسلة CKDII ، والذي يتوافق مع 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)، بالإضافة إلى معايير EN 61000 المنسقة. تستخدم جميع مسامير تثبيت الغطاء النهائي الفولاذ المقاوم للصدأ، ويضمن طلاء الفوسفات المخلل القياسي + طلاء رش المسحوق الكهروستاتيكي مقاومة ممتازة للتآكل (تصنيف WF2 المضاد للتآكل للاستخدام البحري). لضمان ما بعد البيع، نقدم ضمانًا لمدة 18 شهرًا للمشغل بالكامل وضمانًا لمدة 24 شهرًا للمكونات الأساسية (المحرك، جهاز التحكم، جهاز التشفير، إلخ)، مع خدمة الصيانة الاحترافية مدى الحياة بعد فترة الضمان. تتوفر مقاطع فيديو التثبيت المجانية والإرشادات الفنية عن بعد لجميع العملاء.
إنها تعمل بثبات في محطة توليد الطاقة Jinneng Changzhi (درجة الحرارة المحيطة > 100 درجة مئوية، درجة الحرارة المتوسطة > 400 درجة مئوية) مع تصميم من النوع المنفصل. في مستودع النفط في شينجيانغ بيتون (-49 درجة مئوية كحد أدنى) مع شاشة OLED تعمل دون التسخين المسبق عند -50 درجة مئوية وأختام مطاطية من السيليكون ذات درجة حرارة منخفضة.
تم اعتمادها في منصة الحفر CNOOC Weizhou والمنصة البحرية 196. وتتميز بمكونات من الفولاذ المقاوم للصدأ 316L وحماية IP66، وتتكيف مع البيئات البحرية ذات رذاذ الملح العالي والرطوبة العالية.
يتم تطبيقه على صمام تنظيم الماء الأساسي لإزالة التسخين الزائد لمحطة توليد الطاقة لمجموعة Xuzhou Mining Group (+400 تعديل / ساعة). إنه يدعم الحد الأقصى لتردد التشغيل 1200 مرة/ساعة مع خوارزمية التحكم PID والتروس الدودية المقاومة للتآكل.
قم بتوفير معلمات الصمام الخاص بك (النوع، عزم الدوران المقدر)، وبيانات حالة العمل (الضغط، ودرجة الحرارة، ومستوى التآكل) ومتطلبات التحكم (نوع الإشارة، واحتياجات التغذية الراجعة)، وسيقدم فريقنا المحترف إرشادات مجانية ودقيقة لاختيار النموذج.
28-30 يوم عمل للنماذج القياسية؛ 30-45 يوم عمل للنماذج المخصصة (درجة الحرارة القصوى/التآكل، عزم الدوران الخاص).
يتم توفير التوجيه عن بعد ومقاطع الفيديو التثبيت مجانًا لجميع العملاء؛ تتوفر إرشادات التثبيت في الموقع للمشتريات بالجملة (نفقات السفر التي يتحملها المشتري).
