سلسلة بي اتش كيو

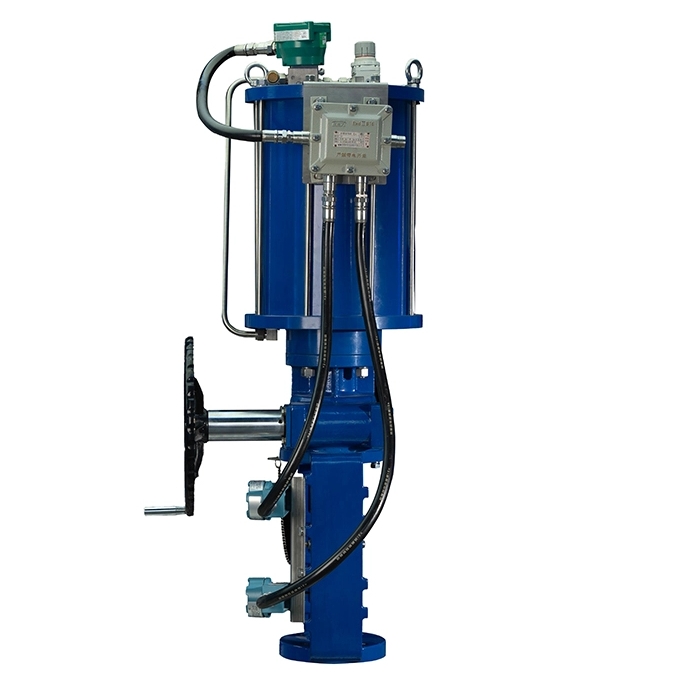

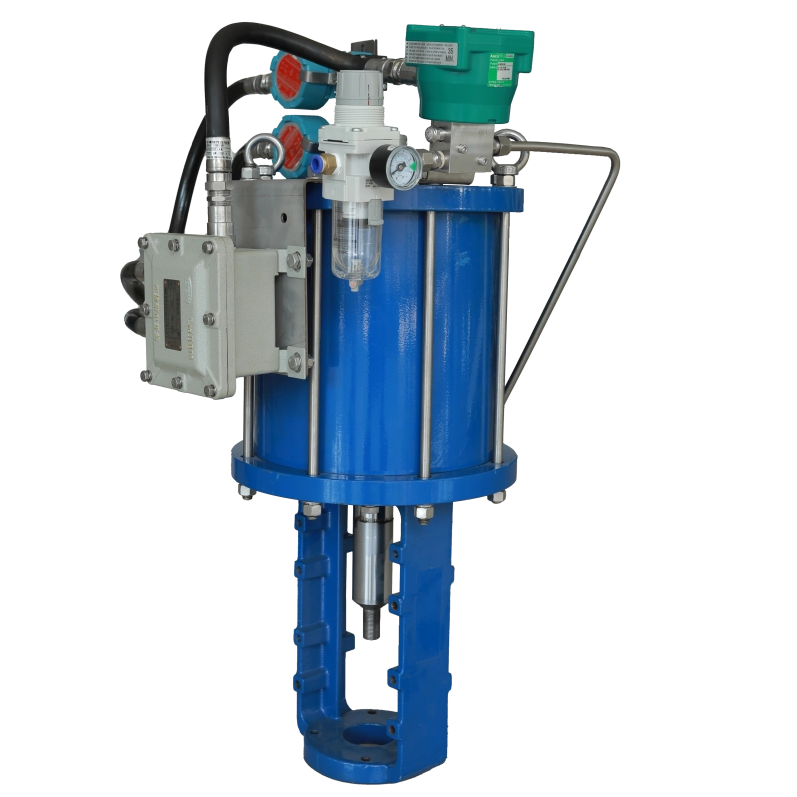

المحرك الهوائي الخطي للسكتة الدماغية من سلسلة BHQ هو مكون تنفيذي صناعي عالي الأداء تم تصنيعه بواسطة Yangzhou Hengchun Electronics Co., Ltd.، وهي شركة رائدة في تصنيع مشغلات الهواء في الصين . بأخذ الهواء المضغوط كمصدر الطاقة الأساسي، فإن هذا المشغل ينتج قوة خطية وإزاحة مستقرة، مخصص لتشغيل ساق الصمام لصمامات التحكم، وصمامات البوابة، والصمامات الكروية والصمامات الصناعية الأخرى، بالإضافة إلى قيادة أحمال الحركة الخطية المختلفة. وباعتباره 'العضلات والأعصاب' الرئيسية لأتمتة العمليات الصناعية، فإنه يتيح التحكم الدقيق المستمر أو خطوة بخطوة في درجة فتح المعدات، وهو الجهاز الأساسي لتنظيم معلمات العملية الحرجة مثل معدل التدفق والضغط ومستوى السائل في الأنظمة الآلية. تم تصنيف الإصدار أحادي الفعل، المُصنف إلى أنواع زنبركية العودة (أحادية الفعل) وثنائية الفعل، خصيصًا لظروف العمل التي تتطلب إيقاف التشغيل في حالات الطوارئ، مما يجعله خيارًا موثوقًا به للتحكم في السلامة الصناعية.
تحت ضغط 5 بار، يوفر المشغل قوة دفع مزدوجة تبلغ 93 كيلو نيوتن ودفعًا فرديًا يبلغ 41 كيلو نيوتن، مع نطاق ضغط تشغيل مقدر يتراوح من 0.4 إلى 0.8 ميجا باسكال (0.6 ميجا باسكال للاستخدام الشائع)، مما يلبي متطلبات الطاقة لمعظم سيناريوهات الحركة الخطية الصناعية.
إنه يحقق عمر خدمة تشغيل يبلغ ≥50,000 دورة فتح وإغلاق تحت الحمل المقدر، مع معايير صارمة لمعدل التسرب لجانب الضغط الخلفي ونهاية العمود، مما يضمن التشغيل المستقر على المدى الطويل مع صيانة منخفضة.
مع درجة حرارة التشغيل القياسية التي تبلغ -20 درجة مئوية ~+80 درجة مئوية، وإصدارات درجة الحرارة المنخفضة القابلة للتخصيص (-40 درجة مئوية ~ +80 درجة مئوية) والعالية (-20 درجة مئوية ~ +120 درجة مئوية)، فهي تتمتع بدرجة حماية IP65/IP67 ودرجة مقاومة للانفجار Exd II BT4/CT4 اختيارية، تتكيف مع البيئات الصناعية القاسية.
متوافق مع وصلة الحافة GB/T 12223 ومعايير سن منفذ الهواء GB/T 7306.1/2، فهو يدعم طرق تركيب الدعامة والشفة، ويتوافق مع المعدات الصناعية السائدة ويقلل تكاليف التركيب والاستبدال.
مجهزة بالملحقات القياسية بما في ذلك مؤشر الفتح ومحدد السكتة الدماغية والآلية اليدوية وردود الفعل للإشارة؛ يتوفر صمام الملف اللولبي الاختياري، ومحدد الموضع، ومنظم فلتر الهواء، وصمام القفل لتلبية احتياجات التطبيقات المخصصة.
حدود | وصف |
وضع العمل | عودة الربيع (فعل واحد)، عمل مزدوج |
إخراج التوجه | العمل المزدوج: 93 كيلو نيوتن (5 بار)؛ عمل واحد: 41 كيلو نيوتن (5 بار) |
ضغط التشغيل المقدر | 0.4-0.8MPa (يشيع استخدام 0.6MPa) |
قوة تحمل الضغط | معدل ضغط 1.5×، ضغط لمدة 3 دقائق دون تسرب/تشوه |
معدل التسرب | جانب الضغط الخلفي ≥ (3+0.15D) سم⊃3;/دقيقة؛ نهاية العمود ≥ (3+0.15 د) سم⊃3;/دقيقة (D= تجويف الأسطوانة، d= قطر العمود، مم) |
عمر خدمة التشغيل | ≥50,000 دورة فتح وإغلاق (الحمل المقدر) |
درجة حرارة التشغيل | قياسي: -20 درجة مئوية ~ +80 درجة مئوية؛ منخفض مخصص: -40 درجة مئوية ~ +80 درجة مئوية؛ ارتفاع مخصص: -20 درجة مئوية ~ +120 درجة مئوية |
درجة الحماية | IP65/IP67 |
درجة مقاومة للانفجار | Exd II BT4/CT4 (اختياري) |
المواد الرئيسية | كتلة الأسطوانة: حديد الدكتايل QT450/الألومنيوم المصبوب؛ المكبس: سبائك الألومنيوم. الأختام: NBR/FKM |
معيار الاتصال | شفة: GB/T 12223؛ خيط منفذ الهواء: GB/T 7306.1/2 |
طريقة التركيب | نوع القوس / نوع الشفة |
الملحقات القياسية | مؤشر الفتح، محدد السكتة الدماغية، آلية يدوية، إشارة مرجعية |
الملحقات الاختيارية | صمام الملف اللولبي، جهاز تحديد الموضع، منظم فلتر الهواء، صمام القفل |
فترة الضمان | 18 شهرًا للوحدة الكاملة |
مهلة التسليم | 25-30 يوم عمل (النماذج القياسية) |
جدول عزم الدوران الناتج للمحركات الهوائية من نوع الشوكة من سلسلة BHF | ||||||||||||||||
نموذج | ربيع | ضغط مصدر الهواء (الوحدة: بار) | الربيع خارج | |||||||||||||
4 | 5 | 6 | 7 | |||||||||||||
0 درجة عزم الدوران | عزم الدوران 45 درجة | عزم دوران 90 درجة | 0 درجة عزم الدوران | عزم الدوران 45 درجة | عزم دوران 90 درجة | 0 درجة عزم الدوران | عزم الدوران 45 درجة | عزم دوران 90 درجة | 0 درجة عزم الدوران | عزم الدوران 45 درجة | عزم دوران 90 درجة | 0 درجة | 45 درجة | 90 درجة | ||
فرنك سويسري 1-200 | 1 | 716 | 347 | 431 | 1003 | 516 | 712 | 922 | 460 | 604 | 1624 | 881 | 1320 | 434 | 330 | 692 |
2 | 859 | 405 | 515 | 1146 | 574 | 763 | 1480 | 770 | 1090 | 578 | 441 | 922 | ||||
فرنك سويسري 1-250 | 1 | 1134 | 548 | 705 | 1587 | 814 | 1151 | 2040 | 1080 | 1597 | 2539 | 1374 | 2089 | 677 | 518 | 1080 |
2 | 1361 | 642 | 824 | 1814 | 908 | 1237 | 2313 | 1202 | 1729 | 903 | 690 | 1440 | ||||
فرنك سويسري 2-200 | 1 | 857 | 431 | 452 | 1222 | 657 | 818 | 1588 | 884 | 1184 | 2176 | 1224 | 1675 | 607 | 476 | 1012 |
2 | 1078 | 544 | 577 | 1444 | 771 | 943 | 752 | 589 | 1253 | |||||||
فرنك سويسري 2-250 | 1 | 1382 | 673 | 750 | 1965 | 1027 | 1333 | 2548 | 1382 | 1915 | 3487 | 1913 | 2704 | 948 | 744 | 1581 |
2 | 1739 | 850 | 956 | 2322 | 1204 | 1539 | 1174 | 921 | 1957 | |||||||
فرنك سويسري 2-300 | 1 | 2025 | 969 | 1114 | 2872 | 1479 | 1962 | 3720 | 1989 | 2810 | 5090 | 2755 | 3963 | 1366 | 1071 | 2276 |
2 | 2547 | 1224 | 1420 | 3395 | 1734 | 2268 | 1691 | 1326 | 2818 | |||||||
فرنك سويسري 2-350 | 1 | 2784 | 1319 | 1545 | 3945 | 2013 | 2706 | 5106 | 2708 | 3866 | 6985 | 3749 | 5450 | 1859 | 1458 | 3098 |
2 | 3502 | 1666 | 1968 | 4663 | 2361 | 3129 | 2302 | 1805 | 3836 | |||||||
فرنك سويسري 3-350 | 1 | 3404 | 1649 | 1855 | 4836 | 2517 | 3287 | 6268 | 3385 | 4719 | 8579 | 4686 | 6661 | 2324 | 1823 | 3873 |
2 | 4283 | 2083 | 2365 | 5715 | 2951 | 3797 | 2877 | 2256 | 4795 | |||||||
فرنك سويسري 3-380 | 1 | 4044 | 1944 | 2218 | 5740 | 2967 | 3914 | 7436 | 3990 | 5609 | 10175 | 5524 | 7914 | 2739 | 2148 | 4565 |
2 | 5088 | 2455 | 2827 | 6783 | 3478 | 4522 | 3391 | 2660 | 5652 | |||||||
فرنك سويسري 3-430 | 1 | 5227 | 2489 | 2889 | 7410 | 3799 | 5072 | 9594 | 5109 | 7256 | 13126 | 7074 | 10231 | 3507 | 2751 | 5846 |
2 | 6575 | 3144 | 3680 | 8759 | 4454 | 5864 | 4342 | 3406 | 7237 | |||||||
فرنك سويسري 4-430 | 1 | 6414 | 3091 | 3510 | 9107 | 4719 | 6203 | 11800 | 6346 | 8896 | 16148 | 8786 | 12552 | 4357 | 3417 | 7261 |
2 | 8070 | 3905 | 4474 | 10763 | 5532 | 7167 | 5394 | 4230 | 8990 | |||||||
فرنك سويسري 4-480 | 1 | 8065 | 3852 | 4446 | 11439 | 5880 | 7819 | 14812 | 7907 | 11193 | 20266 | 10948 | 15786 | 5429 | 4258 | 9048 |
2 | 10146 | 4866 | 5665 | 13519 | 6893 | 9039 | 6721 | 5271 | 11202 | |||||||
فرنك سويسري 4-530 | 1 | 9897 | 4697 | 5485 | 14026 | 7168 | 9614 | 18155 | 9640 | 13743 | 24837 | 13348 | 19374 | 6618 | 5191 | 11031 |
2 | 12450 | 5933 | 6987 | 16579 | 8404 | 11116 | 8194 | 6427 | 13657 | |||||||
فرنك سويسري 5-530 | 1 | 12162 | 5771 | 6740 | 17235 | 8809 | 11813 | 22309 | 11846 | 16887 | 30520 | 16402 | 23807 | 8133 | 6379 | 13555 |
2 | 15299 | 7290 | 8586 | 20373 | 10327 | 13660 | 10069 | 7897 | 16782 | |||||||
فرنك سويسري 5-580 | 1 | 14636 | 6911 | 8143 | 20730 | 10549 | 14237 | 26824 | 14187 | 20330 | 36692 | 19643 | 28653 | 9740 | 7639 | 16233 |
2 | 18411 | 8730 | 10372 | 24505 | 12368 | 16465 | 12059 | 9458 | 20098 | |||||||
فرنك سويسري 5-630 | 1 | 17333 | 8154 | 9672 | 24539 | 12446 | 16878 | 31745 | 16738 | 24084 | 43421 | 23176 | 33936 | 11491 | 9013 | 19152 |
2 | 21803 | 10300 | 12318 | 29009 | 14592 | 19524 | 14227 | 11159 | 23712 | |||||||
فرنك سويسري 6-630 | 1 | 21460 | 10235 | 11844 | 30431 | 15622 | 20815 | 39402 | 21009 | 29786 | 53910 | 29090 | 42005 | 14424 | 11313 | 24039 |
2 | 26997 | 12929 | 15092 | 35968 | 18316 | 24063 | 17858 | 14006 | 29763 | |||||||
فرنك سويسري 6-680 | 1 | 25125 | 11924 | 13923 | 35607 | 18200 | 24405 | 46090 | 24476 | 34887 | 63053 | 33890 | 49183 | 16804 | 13180 | 28007 |
2 | 31607 | 15062 | 17737 | 42089 | 21338 | 28219 | 20805 | 16318 | 34675 | |||||||
فرنك سويسري 6-730 | 1 | 29070 | 13742 | 16159 | 41179 | 20975 | 28268 | 53288 | 28208 | 40377 | 72895 | 39057 | 56910 | 19366 | 15189 | 32277 |
2 | 36568 | 17359 | 20583 | 48677 | 24592 | 32692 | 23977 | 18805 | 39962 | |||||||
فرنك سويسري 7-680 | 1 | 32901 | 15724 | 18128 | 46666 | 24001 | 31893 | 60431 | 32277 | 45658 | 82685 | 44691 | 64395 | 22159 | 17380 | 36932 |
2 | 41390 | 19862 | 23100 | 55155 | 28139 | 36865 | 27435 | 21518 | 45725 | |||||||
فرنك سويسري 7-730 | 1 | 38103 | 18122 | 21078 | 54013 | 27660 | 36988 | 69923 | 37198 | 52898 | 95663 | 51504 | 74584 | 25538 | 20029 | 42563 |
2 | 47932 | 22891 | 26854 | 63842 | 32429 | 42764 | 31618 | 24798 | 52697 | |||||||
فرنك سويسري 7-800 | 1 | 46005 | 21764 | 25558 | 65174 | 33219 | 44727 | 84343 | 44673 | 63896 | 115378 | 61855 | 90063 | 30670 | 24055 | 51117 |
2 | 57871 | 27491 | 32556 | 77040 | 38946 | 51725 | 37972 | 29782 | 63287 | |||||||
فرنك سويسري 8-800 | 1 | 60999 | 29019 | 33737 | 86472 | 44292 | 59210 | 111946 | 59565 | 84683 | 153155 | 82474 | 119402 | 40893 | 32073 | 68156 |
2 | 76736 | 36655 | 42983 | 102209 | 51928 | 68456 | 50630 | 39710 | 84383 | |||||||
فرنك سويسري 8-900 | 1 | 77724 | 36727 | 43220 | 110094 | 56057 | 75590 | 142463 | 75386 | 107960 | 194880 | 104381 | 152161 | 51756 | 40593 | 86259 |
2 | 97771 | 46392 | 55052 | 130141 | 65721 | 87422 | 64078 | 50258 | 106797 | |||||||
فرنك سويسري 8-1000 | 1 | 96416 | 45342 | 53819 | 136494 | 69206 | 93896 | 176572 | 93070 | 133974 | 241514 | 128866 | 188775 | 63896 | 50114 | 106493 |
2 | 121280 | 57274 | 68541 | 161358 | 81138 | 108619 | 79109 | 62046 | 131849 | |||||||
يلتزم Hengchun Actuator بمعايير التصنيع ومراقبة الجودة الصارمة للمشغل الهوائي ذو الشوط الخطي من سلسلة BHQ ، حيث يتم تصنيع المنتج من مواد عالية الجودة - تضمن كتلة أسطوانة الحديد المطاوع/الألومنيوم المصبوب QT450 الصلابة الهيكلية، كما يقلل مكبس سبائك الألومنيوم من مقاومة الحركة، كما تعمل أختام NBR/FKM على تعزيز أداء الختم ومقاومة التآكل. يخضع المشغل لاختبارات احتجاز الضغط والتسرب الصارمة قبل مغادرة المصنع، ويتوافق مع المعايير الصناعية الدولية ويحصل على شهادة ISO. توفر الشركة ضمانًا لمدة 18 شهرًا للوحدة الكاملة، مع فريق خدمة ما بعد البيع المحترف لتقديم الدعم الفني وحلول الصيانة، مما يضمن الموثوقية التشغيلية للمنتج على المدى الطويل للعملاء.
باعتباره مشغلًا هوائيًا خطيًا متعدد الاستخدامات ، فإنه يتم تطبيقه على نطاق واسع في القطاعات الصناعية الأساسية بما في ذلك النفط والغاز وتوليد الطاقة ومعالجة المياه - وهي المجالات الرئيسية التي يركز عليها Hengchun Actuator. إنه جهاز القيادة المثالي لصمامات التحكم، وصمامات البوابة، والصمامات الأرضية في نقل خطوط الأنابيب، وغلايات التفاعل الكيميائي، وأنظمة معالجة المياه ومعدات غلايات محطات الطاقة، مما يحقق تنظيمًا دقيقًا للتدفق والضغط ومستوى السائل في العمليات الصناعية. يُستخدم الإصدار أحادي الفعل على نطاق واسع في أنظمة الإغلاق الطارئ (ESD) لخطوط أنابيب النفط والغاز والمصانع الكيميائية وأماكن العمل الخطرة الأخرى، مما يوفر حماية إغلاق سريعة وموثوقة لتقليل مخاطر السلامة الصناعية. بالإضافة إلى ذلك، فهي قابلة للتطبيق أيضًا في الصناعات المعدنية وصناعة الورق وغيرها من الصناعات التحويلية ذات متطلبات التحكم في الحركة الخطية.
إنه يستخدم الهواء المضغوط كمصدر حصري للطاقة، وهو نظيف وسهل الإمداد في المواقع الصناعية، ويتوافق مع أنظمة ضواغط الهواء الشائعة.
نعم. نحن نقدم إصدارات مخصصة لدرجة الحرارة المنخفضة (-40 درجة مئوية ~ +80 درجة مئوية) ودرجة الحرارة العالية (-20 درجة مئوية ~ +120 درجة مئوية)، ويمكن ترقية درجة مقاومة الانفجار إلى Exd II CT4 على أساس معيار Exd II BT4 لتلبية متطلبات البيئات الصناعية الخاصة.
