المحرك الهيدروليكي للغاز فوق الزيت

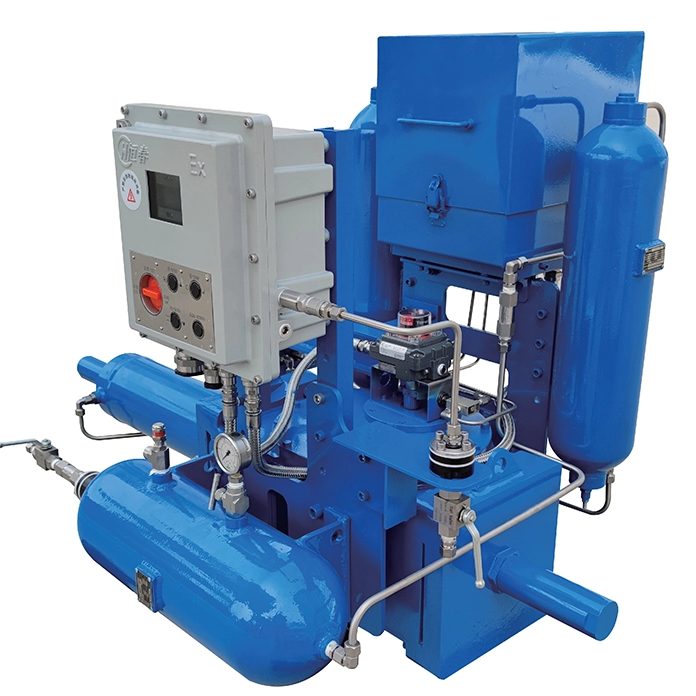

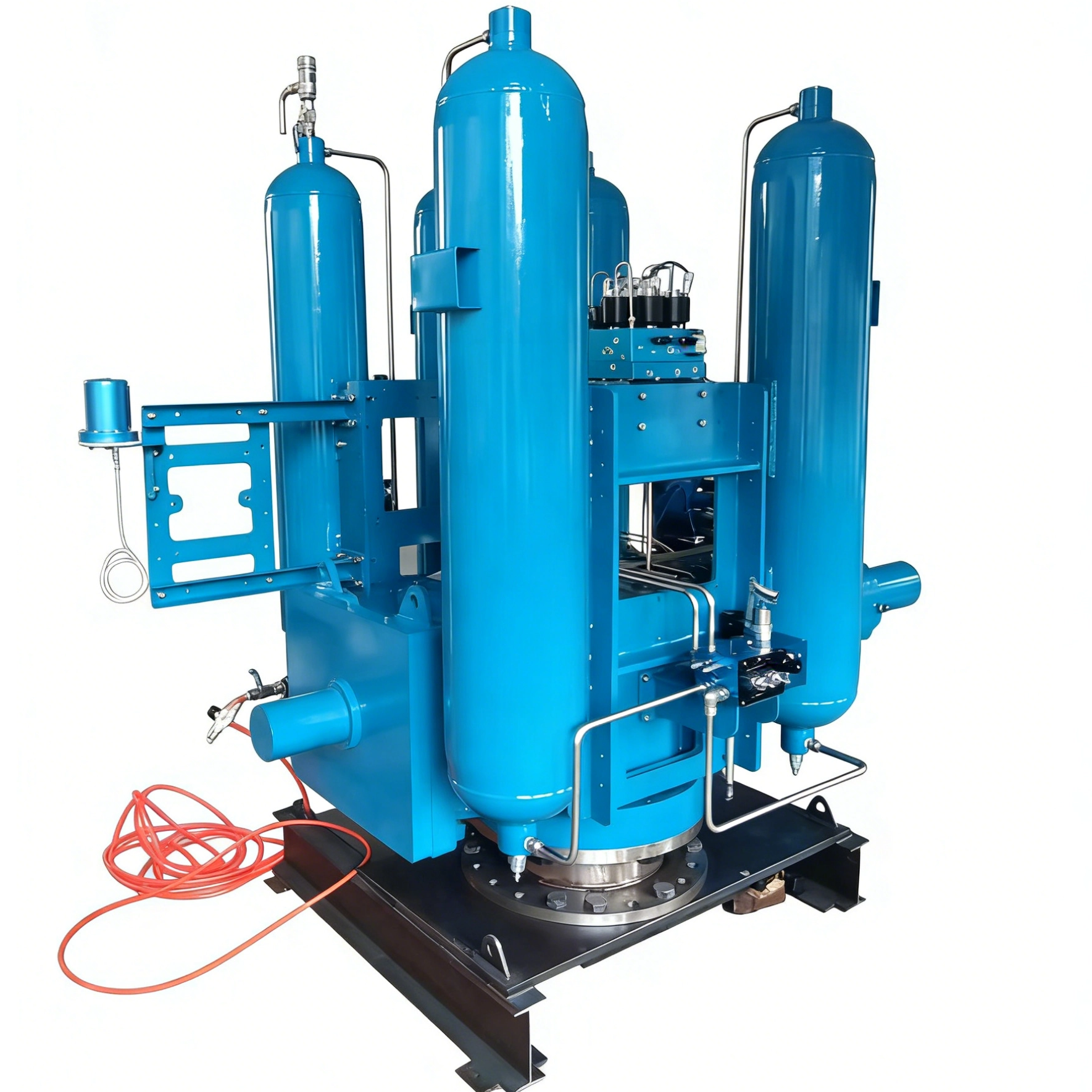

مقدمة لمشغل الغاز فوق الزيت من سلسلة CKQY

إن مشغل الغاز فوق الزيت من سلسلة CKQY عبارة عن مشغل صمام عالي الأداء تم تطويره بشكل مستقل بواسطة Yangzhou Hengchun Electronics Co., Ltd.، وهي شركة تصنيع محترفة مقرها الصين للمحركات الصناعية. تم تصميم هذا خصيصًا لصناعة النفط والغاز، مشغل الغاز فوق الزيت وهو مخصص للإغلاق في حالات الطوارئ وحماية كسر الخطوط للصمامات في خطوط أنابيب نقل النفط والغاز لمسافات طويلة. وتتمثل ميزة تصميمه الأساسية في استخراج الغاز مباشرة من خط الأنابيب عن طريق استخدام ضغط خط الأنابيب، مما يلغي الحاجة إلى مصدر طاقة خارجي أو مصادر طاقة إضافية، مما يضمن التشغيل الموثوق به في ظروف العمل البعيدة والقاسية لحقول النفط والغاز. يمكن للمشغل أن يغلق بسرعة خط نقل الغاز الرئيسي في سيناريوهات الطوارئ لحماية سلامة خطوط الأنابيب، كما أنه يدعم النيتروجين أو الهواء المضغوط كمصادر طاقة بديلة للتطبيق المرن في بيئات مختلفة في الموقع. باعتباره مشغلًا رئيسيًا للصمام لسلامة خطوط أنابيب النفط والغاز، فإنه يلبي تمامًا متطلبات الموثوقية العالية والاستجابة لحالات الطوارئ في الصناعة.

المزايا الرئيسية لمشغل الغاز فوق الزيت من سلسلة CKQY

التشغيل الذاتي والمستقل

بالاعتماد على ضغط خط الأنابيب لإمداد الغاز، يحقق المشغل تشغيلًا ذاتيًا كاملاً بدون كهرباء خارجية أو طاقة مساعدة أخرى. حل مشكلة إمداد الطاقة للمحركات في أقسام خطوط أنابيب النفط والغاز البعيدة وتحسين القدرة على التكيف في الموقع بشكل كبير.

أداء إيقاف الطوارئ السريع

يتيح التصميم الهيكلي الهيدروليكي والهوائي الأمثل الإغلاق السريع والدقيق لصمامات خطوط الأنابيب في حالات الطوارئ مثل انقطاع الخط والضغط غير الطبيعي. منع تسرب النفط والغاز بشكل فعال وتقليل خسائر حوادث السلامة.

خيارات مصدر الطاقة المتنوعة

بالإضافة إلى غاز خطوط الأنابيب، فهو متوافق مع النيتروجين والهواء المضغوط كمصادر بديلة للطاقة. تلبية احتياجات إمدادات الطاقة المخصصة لمحطات خطوط أنابيب النفط والغاز المختلفة وسيناريوهات البناء.

أداء ميكانيكي مستقر

يتمتع النظام الهيدروليكي والهوائي المتكامل بمقاومة جيدة للختم والضغط. مع عدم وجود تسرب لدائرة الزيت في ظل التشغيل العادي، ويكون ناقل الحركة الميكانيكي سلسًا دون أي تداخل، مما يضمن التشغيل المستقر على المدى الطويل في ظل الظروف الصناعية القاسية.

المواصفات الفنية

فئة المعلمة	عنصر محدد	المعلمة التقنية
هيكل وأداء مقاومة الاهتزاز	التصميم الهيكلي الشامل	هيكل مضاد للاهتزاز، نوع قوس ثابت متكامل
	أداء مقاومة الاهتزاز	نطاق التردد 5 هرتز ～ 200 هرتز ～ 5 هرتز، التسارع 0.75 جرام، تلبية متطلبات تردد المسح
وحدة التحكم الهوائية	نموذج التصميم	وحدة تحكم هوائي معيارية ومدمجة ومتكاملة، مما يقلل من التوصيلات ومخاطر التسرب المحتملة
صمام الملف اللولبي المقاوم للانفجار عالي الضغط	ضغط العمل	1 ~ 12 ميجا باسكال
	أقصى ضغط	12 ميجا باسكال
	تصنيف مقاومة للانفجار	تحويلة ⅡCT6
	نطاق درجة حرارة العمل	-46 درجة مئوية ~ +70 درجة مئوية
مكونات التشغيل اليدوي	نوع المضخة اليدوية والحد الأقصى للإزاحة	مضخة يدوية عالية التدفق، بحد أقصى 70 مل لكل تمريرة
	عملية تبديل الاتجاه	قم بتبديل الأزرار الموجودة على كلا الجانبين لتحقيق التبديل الاتجاهي لفتح وإغلاق الصمام
نظام مراقبة البطارية	ميزات التصميم	استهلاك طاقة منخفض للغاية، ومراقبة قدرة البطارية الديناميكية
	مزود الطاقة	التكيف مع البطاريات الشمسية، وتمديد وقت الانتظار، وضمان التشغيل المستمر في الأيام الممطرة
صندوق توصيل مقاوم للاشتعال	تبديل المقبض	وضع الحث المغناطيسي، يعزز السلامة؛ تم الحصول على شهادة مقاومة للانفجار وشهادة 3C
معيار الشهادة	شهادة الآلة الكاملة	تم الحصول على شهادة SIL3 وشهادة مقاومة للانفجار وشهادة 3C
	شهادة صمام الملف اللولبي المقاوم للانفجار	تم الحصول على شهادة SIL3 وشهادة Exd ⅡCT6 المقاومة للانفجار

ضمان الجودة

تلتزم Hengchun Actuator بمراقبة الجودة الصارمة في جميع أنحاء البحث والتطوير والتصنيع والتسليم لمشغل الغاز فوق الزيت من سلسلة CKQY . باعتبارنا شركة مصنعة حاصلة على شهادة ISO، فإن جميع منتجات المشغلات لدينا تتوافق مع المعايير الصناعية الدولية ومتطلبات مقاومة الانفجار في صناعة النفط والغاز. يخضع كل مشغل يعمل بالغاز فوق الزيت لاختبارات المصنع بما في ذلك اختبار دورة التشغيل اليدوي واختبار تسرب الهواء بقدرة 1 ميجا باسكال والتحقق من وظيفة ESD/LBP وفحص تسرب دائرة الزيت لضمان عدم مغادرة المصنع لأي منتجات معيبة. تعتمد ورشة التصنيع معدات إنتاج احترافية وأدوات فحص الجودة، ويتم اختيار المكونات الأساسية بدقة لضمان عمر خدمة المنتج والموثوقية التشغيلية في بيئات خطوط أنابيب النفط والغاز القاسية.

التطبيقات الصناعية وحالات الاستخدام

يتم تطبيق مشغل الغاز فوق الزيت من سلسلة CKQY بشكل أساسي على خطوط أنابيب نقل النفط والغاز لمسافات طويلة ، ومعدات السلامة الأساسية للتحكم في صمامات الخط الرئيسي والصمامات الفرعية وصمامات المحطة في مشاريع نقل النفط والغاز. يتم استخدامه على نطاق واسع في شبكات خطوط أنابيب النفط والغاز البرية، ومحطات البوابات الحضرية للغاز الطبيعي وخطوط أنابيب نقل المنتجات النفطية لمسافات طويلة، مما يوفر حماية السلامة في حالات الطوارئ لتشغيل خطوط الأنابيب. بالإضافة إلى ذلك، يمكن تخصيصه للتكيف مع الإغلاق الطارئ للصمامات الرئيسية في صناعة البتروكيماويات مع متطلبات الضغط والسلامة المماثلة، مما يوسع نطاق تطبيق المنتج.

التعليمات

هل يحتاج مشغل الغاز فوق الزيت من سلسلة CKQY إلى مصدر طاقة خارجي للتشغيل العادي؟

لا. يقوم المشغل باستخراج الغاز مباشرة من خط أنابيب النفط والغاز عن طريق استخدام ضغط خط الأنابيب لتحقيق التشغيل الذاتي، دون الحاجة إلى مصدر طاقة خارجي أو مصادر طاقة إضافية أخرى. يمكن أيضًا استخدام النيتروجين أو الهواء المضغوط كمصادر بديلة للطاقة حسب الحاجة.

ما هي الفحوصات الأساسية اللازمة أثناء تشغيل المشغل؟

أولاً، التأكد من أن ضغط خط الأنابيب يقع ضمن نطاق التصميم؛ ثم أكمل توصيل مصدر الهواء وأسلاك إشارة التحكم/التغذية المرتدة. قم بإجراء اختبار دورة يدوي باستخدام مضخة يدوية هيدروليكية، واختبار هوائي عند 1 ميجا باسكال للتحقق من تسرب دائرة الهواء. تحقق من المشغل الدقيق للمفاتيح الحدية في مواضع نهاية الصمام، وأكمل إعداد المعلمة واختبار الوظيفة لـ ESD/LBP إذا كانت مجهزة بذلك. أخيرًا، افحص دائرة الزيت للتأكد من عدم وجود تسرب وأعد ضبط صمام إعادة الضبط اليدوي.
