سلسلة CKDYJ

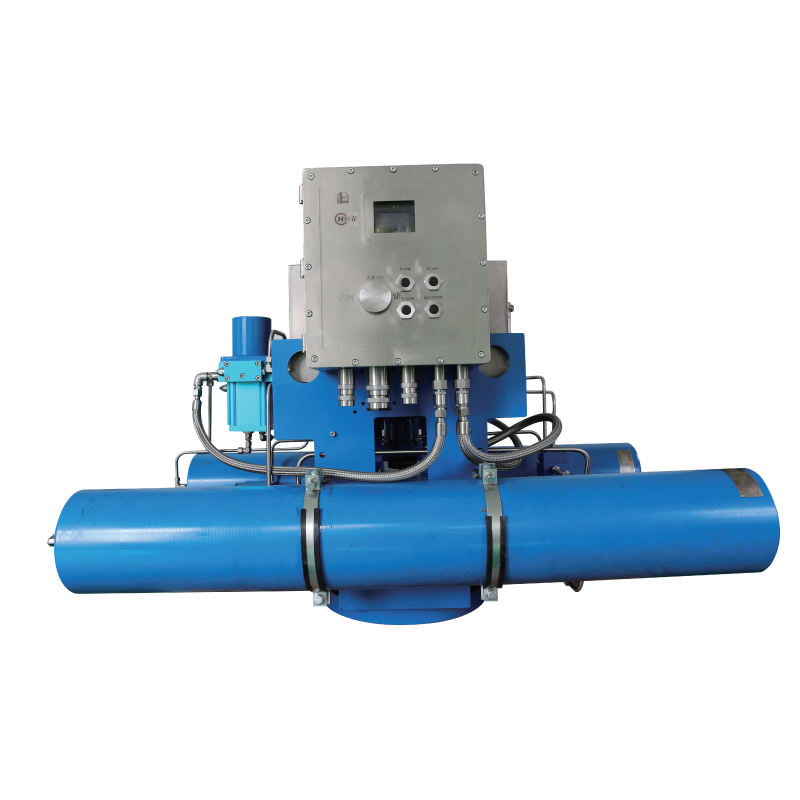

إن المحرك الكهروهيدروليكي الذكي من سلسلة CKDYJ عبارة عن جهاز تحكم طرفي متكامل ميكاترونكس-هيدروليكي تم تطويره بشكل مستقل بواسطة Yangzhou Hengchun Electronics Co., Ltd. وباعتباره عالي الأداء مشغلًا كهروهيدروليكيًا ، فإنه يعتمد تصميمًا معياريًا متكاملًا مع مضخة هيدروليكية مدمجة وخزان زيت، مما يلغي الحاجة إلى إمداد الزيت الخارجي ويقلل من تعقيد التثبيت في الموقع. يتطابق هذا مشغل الصمام الذكي بشكل مثالي مع صمامات الفراشة، والصمامات الكروية، وصمامات البوابة وأنواع الصمامات الأخرى، ويدعم أوضاع التحكم عن بعد/المحلي/الأشعة تحت الحمراء، وهو مجهز بإيقاف الطوارئ ESD ووظائف التشغيل اليدوي للطوارئ، مما يضمن التشغيل الآمن والموثوق في ظروف العمل المختلفة.
يتميز هذا المحرك الصناعي بالأداء المتميز مع المزايا الأساسية المتعددة. ويتميز بنطاق عزم دوران واسع للإخراج (800 نيوتن متر - 290000 نيوتن متر) للتكيف مع متطلبات التحكم في الصمامات الثقيلة، مع سرعة استجابة سريعة (5 هرتز) ودقة تحكم عالية (< 0.15% من الشوط الكامل) لتنظيم التدفق والضغط بدقة. يتيح تصميم التشغيل الخالي من الغطاء إعداد المعلمات عبر أزرار اللوحة أو أدوات تكوين الأشعة تحت الحمراء غير التدخلية، مما يؤدي إلى تحسين كفاءة الصيانة. مجهزة بمعالجات ARM 32 بت من فئة السيارات، فهي تتمتع بقدرة قوية على مقاومة التداخل وموثوقية عالية. تعرض شاشة OLED الكبيرة المزودة بواجهة HMI الصينية-الإنجليزية بوضوح معلومات الموقع والضغط والخطأ، كما تسهل وظيفة تسجيل البيانات الشاملة إمكانية التتبع. يصل إلى الحد الأقصى لفئة الحماية IP68 ويتمتع بتصنيفات مقاومة للانفجار Ex d IIB T4 / Ex d IIC T4، وهو مناسب للبيئات القاسية والخطرة. بالإضافة إلى ذلك، فهو يتمتع بحماية مزدوجة من الضغط الزائد، وثبات موضع انقطاع الطاقة، وتصميم مانع للتسرب، وتنظيم سرعة المحرك المؤازر لمنع المطرقة المائية، مع متطلبات صيانة منخفضة. تتيح أوضاع الاتصال المتعددة (التناظرية والرقمية وPROFIBUS وMODBUS) التكامل السلس مع أنظمة DCS/PLC.
حدود | وصف |
نطاق عزم الدوران | زاوية السكتة الدماغية التثبيت المباشر: 800N.m -290000N.m) |
نوع التحكم | تشغيل وإيقاف، التنظيم، Fieldbus |
دقة التحكم | <0.2% (نوع التنظيم: <0.15%) |
الفرقة الميتة | 0.15%~5% (قابل للتعديل)؛ التكرار: <0.15% |
وقت الاستجابة | <0.2 ثانية |
فئة الحماية | IP65، IP68 (قابل للتخصيص) |
نطاق درجة الحرارة | النوع القياسي: -20~70 درجة مئوية؛ خيار درجة الحرارة المنخفضة: -40 ~ 70 درجة مئوية |
فئة مقاومة للانفجار | ExdIIBT4، ExdIICT4 (قابل للتخصيص) |
تكنولوجيا المحركات | محرك سيرفو DC بدون فرش |
قوة | النوع العام: 750 واط/1500 واط/3000 واط |
فئة عزل المحرك | الفئة F (155 درجة مئوية) |
جهد إمداد الطاقة | 220 فولت/380 فولت تيار متردد، 50/60 هرتز |
التوصيل الكهربائي | M332 × 2 قطعة، M482 × 1 قطعة |
إشارة الإدخال | 4-20 مللي أمبير (النوع المنظم) أو الاتصال الجاف (نوع التشغيل والإيقاف) أو إشارة ناقل المجال |
إشارة الإخراج | 4-20 مللي أمبير (النوع المنظم) أو الاتصال الجاف (الوضع المفتوح، الموضع المغلق أو إنذار الخطأ، وما إلى ذلك) |
مستشعر الموضع | جهاز التشفير المطلق Hall (يقيس بشكل مباشر السكتة الدماغية/زاوية مغزل الإخراج) |
مستشعر عزم الدوران | يغذي عزم الدوران/الدفع الناتج مباشرة عن طريق قياس ضغط الإخراج؛ القرار: 0.1% |
الضغط المقدر للنظام | 12-14 ميجا باسكال |
مؤشر الموقف | ميكانيكية/إلكترونية |
الزيت الهيدروليكي | الزيت الهيدروليكي القياسي 32#؛ زيت هيدروليكي منخفض الحرارة (اختياري لظروف درجات الحرارة المنخفضة) |
شفة الإخراج | يتوافق مع معايير ISO 5210/GB12222 وISO5211/GB12223 |
نموذج | قطر التجويف | عزم الدوران الخارجي 10Mpa | عزم الدوران الخارجي 14Mpa | وقت السكتة الدماغية (ق) | ||
محرك 750 واط | محرك 1500 واط | محرك 3000 واط | ||||
CKDYJ08 | 50 (مفرد) | 800 | 1120 | 5.5 | 2.7 | 一 |
CKDYJ13 | 63(منفرد) | 1300 | 1890 | 8 | 4 | 一 |
CKDYJ15 | 50 (مزدوج) | 1500 | 2100 | 9.5 | 4.6 | 一 |
CKDYJ24 | 80 (مفرد) | 2400 | 3300 | 14.5 | 7.5 | 一 |
CKDYJ30 | 63 (مزدوج) | 2750 | 3850 | 16 | 8 | 一 |
CKDYJ45 | 100 (مفرد) | 4500 | 6300 | 27 | 14 | 一 |
CKDYJ50 | 80 (مزدوج) | 4900 | 6800 | 27 | 14 | 一 |
CKDYJ80 | 125 (مفرد) | 8200 | 11400 | 47 | 24 | 一 |
CKDYJ100 | 100 (مزدوج) | 9200 | 12800 | 53 | 27 | 14 |
CKDYJ120 | 140 (مفرد) | 12000 | 16800 | 64 | 32 | 16 |
CKDYJ170 | 125 (مزدوج) | 16300 | 22800 | 一 | 47 | 24 |
CKDYJ220 | 140 (مزدوج) | 22000 | 30800 | 一 | 67 | 34 |
CKDYJ300 | 160 (مزدوج) | 32000 | 44800 | 一 | 93 | 47 |
CKDYJ450 | 180 (مزدوج) | 45000 | 63000 | 一 | 128 | 64 |
CKDYJ700 | 200 (مزدوج) | 65000 | 91000 | 一 | 184 | 92 |
تلتزم شركة Hengchun بمراقبة الجودة الصارمة للمشغل الكهروهيدروليكي الذكي ذو الدوران الجزئي من سلسلة CKDYJ ، حيث تتمتع الآلة بأكملها بضمان لمدة 18 شهرًا والمكونات الأساسية (المحرك، وحدة التحكم، وما إلى ذلك) ضمان لمدة 24 شهرًا ، بالإضافة إلى خدمة الصيانة مدى الحياة بعد فترة الضمان. تم تصنيع المنتج بما يتماشى مع المعايير الدولية وشهادة ISO، مع اختبار جميع الأجزاء الرئيسية بدقة لضمان أداء مستقر. نحن نقدم مقاطع فيديو مجانية للتثبيت وإرشادات فنية عن بعد لجميع العملاء؛ تتوفر إرشادات التثبيت في الموقع للمشتريات بالجملة (نفقات السفر التي يتحملها المشتري). النماذج القياسية لها مهلة التسليم من 28 إلى 30 يوم عمل، والنماذج المخصصة من 30 إلى 45 يوم عمل.
يُستخدم على المحرك الكهروهيدروليكي الذكي من سلسلة CKDYJ نطاق واسع في أكثر من 20 سيناريو صناعي، ويغطي المجالات الأساسية مثل النفط والغاز (رأس البئر، وخطوط الأنابيب لمسافات طويلة، ومحطة الغاز الطبيعي المسال)، والبتروكيماويات (المفاعل، وبرج التصحيح)، والطاقة (الطاقة الحرارية/النووية، وتخزين الطاقة الكهروضوئية/طاقة الرياح)، ومعالجة المياه (محطات المياه، ومحطة معالجة مياه الصرف الصحي)، والمعادن (مصنع الحديد والصلب، ومصهر المعادن غير الحديدية)، الهندسة البحرية (منصة النفط البحرية، نظام الطاقة البحرية)، وتجهيز الأدوية / الأغذية. إنها مناسبة بشكل خاص لظروف العمل المقاومة للانفجار , وسيناريوهات التشغيل غير المراقبة والبيئات القاسية ذات درجات الحرارة القصوى والغبار والتآكل، مما يلبي متطلبات التحكم للصمامات الصناعية في مختلف الظروف المعقدة.
توفير معلمات صمام مفصلة (النوع، عزم الدوران المطلوب)، ومعلمات حالة العمل (الضغط، ودرجة الحرارة، والبيئة) ومتطلبات التحكم (نوع الإشارة، واحتياجات التغذية الراجعة)، وسيقدم فريقنا المحترف المساعدة في اختيار النموذج الفردي مجانًا.
إلى جانب الضمان القياسي، نقدم صيانة مدى الحياة، بما في ذلك تشخيص الأخطاء وتوريد قطع الغيار والإصلاح في الموقع. يستجيب فريق ما بعد البيع لدينا بسرعة لحل مشاكل العملاء في الوقت المناسب.
