سلسلة كديم

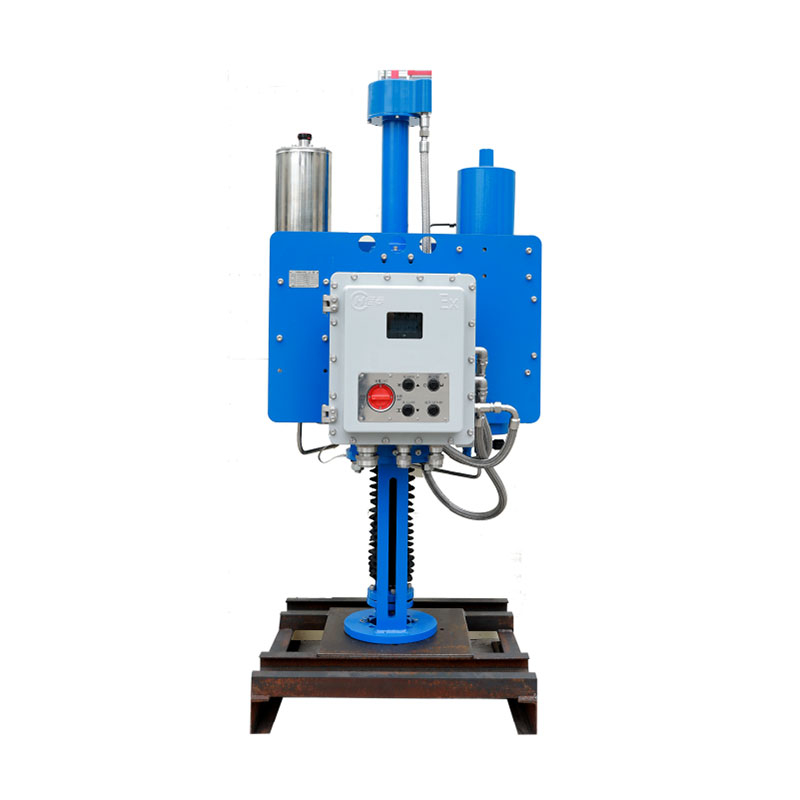

المحرك الهيدروليكي الخطي من سلسلة CKDYM عبارة عن وحدة تحكم نهائية عالية الدقة لأنظمة الأتمتة الصناعية، تم تصميمها بواسطة Hengchun Actuator - وهي شركة صينية رائدة في تصنيع حلول المحركات الكهروهيدروليكية . من خلال دمج أجهزة متقدمة كهروهيدروليكية وتقنيات تحكم ذكية، يوفر هذا المحرك توافقًا دقيقًا مع عزم الدوران للصمامات الخطية، مما يعيد تعريف الموثوقية والكفاءة في التحكم في الصمامات الصناعية. يتم تشغيله بواسطة محرك مؤازر ومضخة هيدروليكية عالية الضغط، ويتميز ببدء التشغيل السريع (0.5 ثانية) واستهلاك طاقة أقل بنسبة 30% من الأنظمة الهيدروليكية التقليدية، مع غلاف مزدوج الغلق IP68 وتصميم اختياري مقاوم للانفجار. يتم تطبيقه على نطاق واسع في قطاعات الطاقة والبتروكيماويات والنفط والغاز، فهو يدعم التحكم المحلي/عن بعد/الحافلات والتكامل السلس بين DCS/PLC، ليصبح مكونًا أساسيًا للعمليات الصناعية الآلية.
يتميز هذا المحرك الهيدروليكي ذو الشوط الخطي بنطاق دفع يتراوح من 9 كيلو نيوتن إلى 500 كيلو نيوتن، ويتكيف مع التطبيقات الخفيفة والثقيلة. إنها تحقق دقة تحديد المواقع الأساسية بنسبة ±0.5%، مع وصول النوع التنظيمي إلى <0.15% من دقة التحكم في الشوط الكامل وسرعة الاستجابة السريعة 5 هرتز، مما يضمن الضبط الدقيق للعمليات الصناعية الديناميكية. مجهزة بتشفير Hall المطلق ومستشعر عزم الدوران عالي الدقة، فإنه يحقق ردود فعل دقيقة في الوقت الحقيقي للضربة والدفع.
وهو يدعم التشغيل بدون غطاء عبر جهاز التحكم عن بعد بالأشعة تحت الحمراء وأزرار اللوحة، مع معالج دقيق ARM 32 بت لمقاومة التدخل القوية. يتمتع المشغل بوظائف حماية شاملة (فقد الطور، ودرجة الحرارة، وحماية المماطلة) وحماية مزدوجة من الضغط الزائد، مما يتيح التشغيل اليدوي في حالات الطوارئ وتثبيت موضع انقطاع الطاقة عبر مركم مدمج.
بفضل التصميم الخالي من التسرب ومتطلبات الصيانة المنخفضة، فإنه يتميز بفئة حماية قابلة للتخصيص IP65/IP68 وتصنيف Ex d IIB T4/Ex d IIC T4 المقاوم للانفجار، وهو مناسب للبيئات القاسية والخطرة. تتوافق الفلنجات وأعمدة الإدارة القابلة للتخصيص مع معظم الصمامات الخطية، ويضمن الإدخال/الإخراج متعدد الإشارات توافقًا واسعًا مع أنظمة التحكم الصناعية.
حدود | وصف |
نطاق عزم الدوران | التركيب المباشر للسكتة الخطية: 9kN ~ 500kN |
نوع التحكم | تشغيل وإيقاف، التنظيم، Fieldbus |
دقة التحكم | <0.2% (نوع التنظيم: <0.15%) |
الفرقة الميتة | 0.15%~5% (قابل للتعديل)؛ التكرار: <0.15% |
وقت الاستجابة | <0.2 ثانية |
فئة الحماية | IP65، IP68 (قابل للتخصيص) |
نطاق درجة الحرارة | النوع القياسي: -20~70 درجة مئوية؛ خيار درجة الحرارة المنخفضة: -40 ~ 70 درجة مئوية |
فئة مقاومة للانفجار | ExdIIBT4، ExdIICT4 (قابل للتخصيص) |
تكنولوجيا المحركات | محرك سيرفو DC بدون فرش |
قوة | النوع العام: 750 واط/1500 واط/3000 واط |
فئة عزل المحرك | الفئة F (155 درجة مئوية) |
جهد إمداد الطاقة | 220 فولت/380 فولت تيار متردد، 50/60 هرتز |
التوصيل الكهربائي | M332 × 2 قطعة، M482 × 1 قطعة |
إشارة الإدخال | 4-20 مللي أمبير (النوع المنظم) أو الاتصال الجاف (نوع التشغيل والإيقاف) أو إشارة ناقل المجال |
إشارة الإخراج | 4-20 مللي أمبير (النوع المنظم) أو الاتصال الجاف (الوضع المفتوح، الموضع المغلق أو إنذار الخطأ، وما إلى ذلك) |
مستشعر الموضع | جهاز التشفير المطلق Hall (يقيس بشكل مباشر السكتة الدماغية/زاوية مغزل الإخراج) |
مستشعر عزم الدوران | يغذي عزم الدوران/الدفع الناتج مباشرة عن طريق قياس ضغط الإخراج؛ القرار: 0.1% |
الضغط المقدر للنظام | 12-14 ميجا باسكال |
مؤشر الموقف | ميكانيكية/إلكترونية |
الزيت الهيدروليكي | الزيت الهيدروليكي القياسي 32#؛ زيت هيدروليكي منخفض الحرارة (اختياري لظروف درجات الحرارة المنخفضة) |
شفة الإخراج | يتوافق مع معايير ISO 5210/GB12222 وISO5211/GB12223 |
نموذج | تتحمل القطر (مم) | التوجه 10Mpa (كيلو نيوتن) | 14 ميجا باسكال الثقة (كيلو نيوتن) | السرعة (مم / ثانية) | |||
محرك 750 واط | محرك 1500 واط | محرك 3000 واط | محرك 1500+3000 واط | ||||
CKDYM13 | 40 | 9 | 13 | 36 | 67 | 一 | 一 |
CKDYM20 | 50 | 14 | 20 | 23 | 43 | 86 | 一 |
CKDYM30 | 63 | 22 | 31 | 15 | 27 | 55 | 82 |
CKDYM50 | 80 | 36 | 51 | 一 | 17 | 33 | 50 |
CKDYM80 | 100 | 57 | 80 | 一 | 11 | 21 | 32 |
CKDYM120 | 125 | 89 | 125 | 一 | 7 | 14 | 21 |
CKDYM150 | 140 | 113 | 158 | 一 | 5 | 11 | 16 |
CKDYM200 | 160 | 147 | 206 | 一 | 4 | 8 | 13 |
CKDYM300 | 200 | 228 | 320 | 一 | 3 | 5 | 8 |
CKDYM500 | 250 | 370 | 510 | 一 | 2 | 3 | 5 |
يلتزم Hengchun Actuator بمعايير التصنيع ومراقبة الجودة الصارمة لكل مشغل هيدروليكي ذو شوط خطي من سلسلة CKDYM . نحن نقدم ضمانًا لمدة 18 شهرًا للجهاز بأكمله وضمانًا لمدة 24 شهرًا للمكونات الأساسية (المحرك، جهاز التحكم، المضخة الهيدروليكية). تتوفر خدمة الصيانة مدى الحياة بعد فترة الضمان. لجميع العملاء، يتم توفير مقاطع فيديو التثبيت المجانية والإرشادات الفنية عن بعد؛ يتم تقديم دعم التثبيت في الموقع للطلبات بالجملة (نفقات السفر التي يتحملها المشتري). تتمتع النماذج القياسية بمهلة تسليم تتراوح من 28 إلى 30 يوم عمل، بينما تستغرق النماذج المخصصة من 30 إلى 45 يوم عمل، مما يضمن توريدًا موثوقًا وفي الوقت المناسب.
قيادة الصمامات الكروية لرأس البئر وصمامات كتلة خطوط الأنابيب، وتلبية متطلبات الإغلاق الطارئ ESD ومتطلبات مقاومة الانفجار للمنصات البحرية وخطوط أنابيب النفط والغاز لمسافات طويلة.
التحكم في صمامات عزل البخار الرئيسية وصمامات تنظيم مياه التغذية في محطات الطاقة الحرارية/النووية، مع تنظيم سرعة مؤازر يمنع المطرقة المائية من أجل التشغيل المستقر.
تنظيم دقيق لصمامات تغذية المفاعل في مصانع البتروكيماويات وصمامات مخرج خزان الترسيب في محطات المياه، مع تصميم مانع للتسرب مما يقلل من الفقد المتوسط والتلوث الثانوي.
قم بتوفير معلمات الصمام (النوع، الدفع المطلوب)، وبيانات حالة العمل (درجة الحرارة، والضغط)، ومتطلبات التحكم (نوع الإشارة، ووضع الاتصال). سيقدم فريقنا المحترف إرشادات مجانية ودقيقة لاختيار النماذج.
نعم. نحن نقدم فلنجات قابلة للتخصيص، وأعمدة تشغيل، وفئات حماية، وتقييمات مقاومة للانفجار لتتناسب مع احتياجات الصمام الصناعي وبيئة العمل الخاصة بك.
