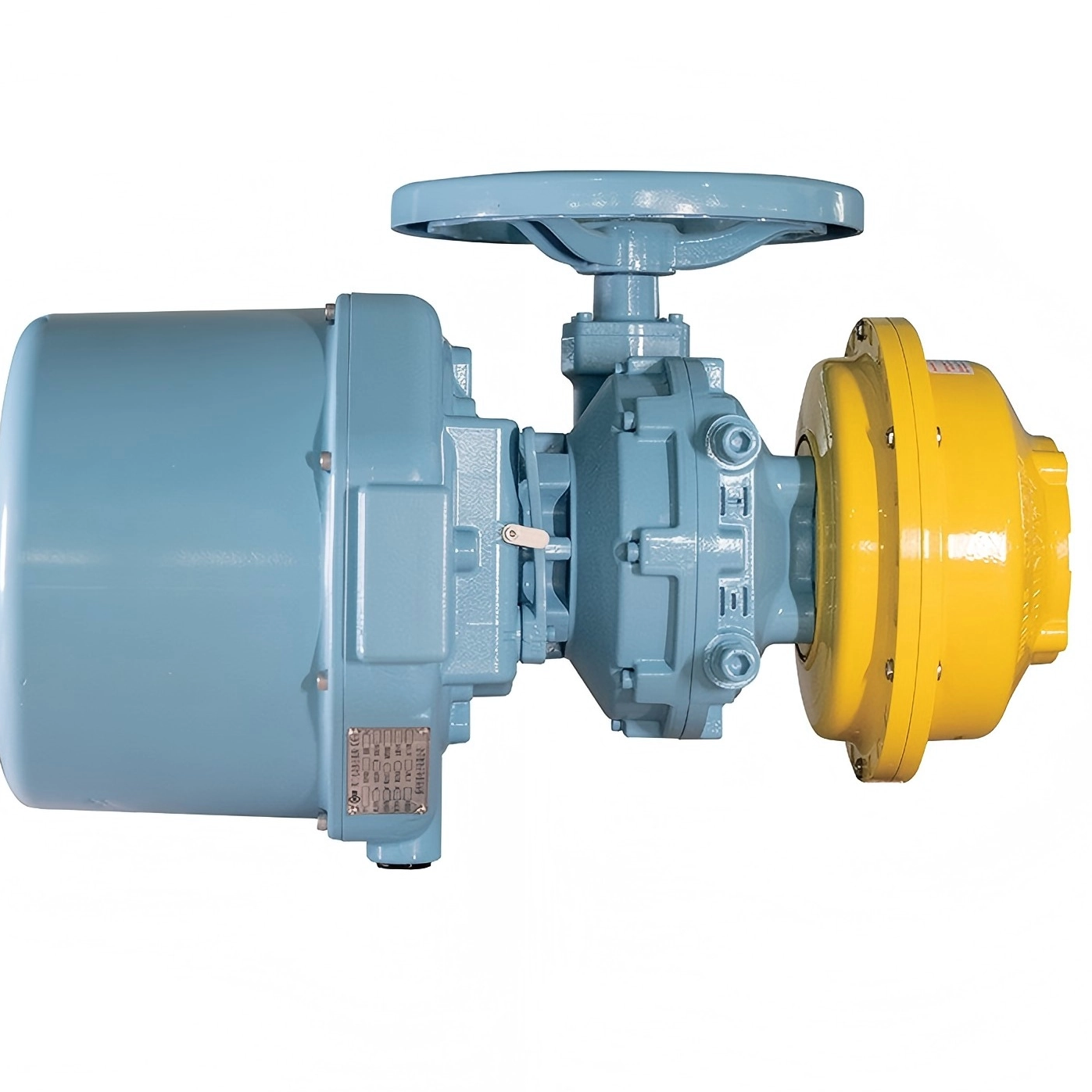

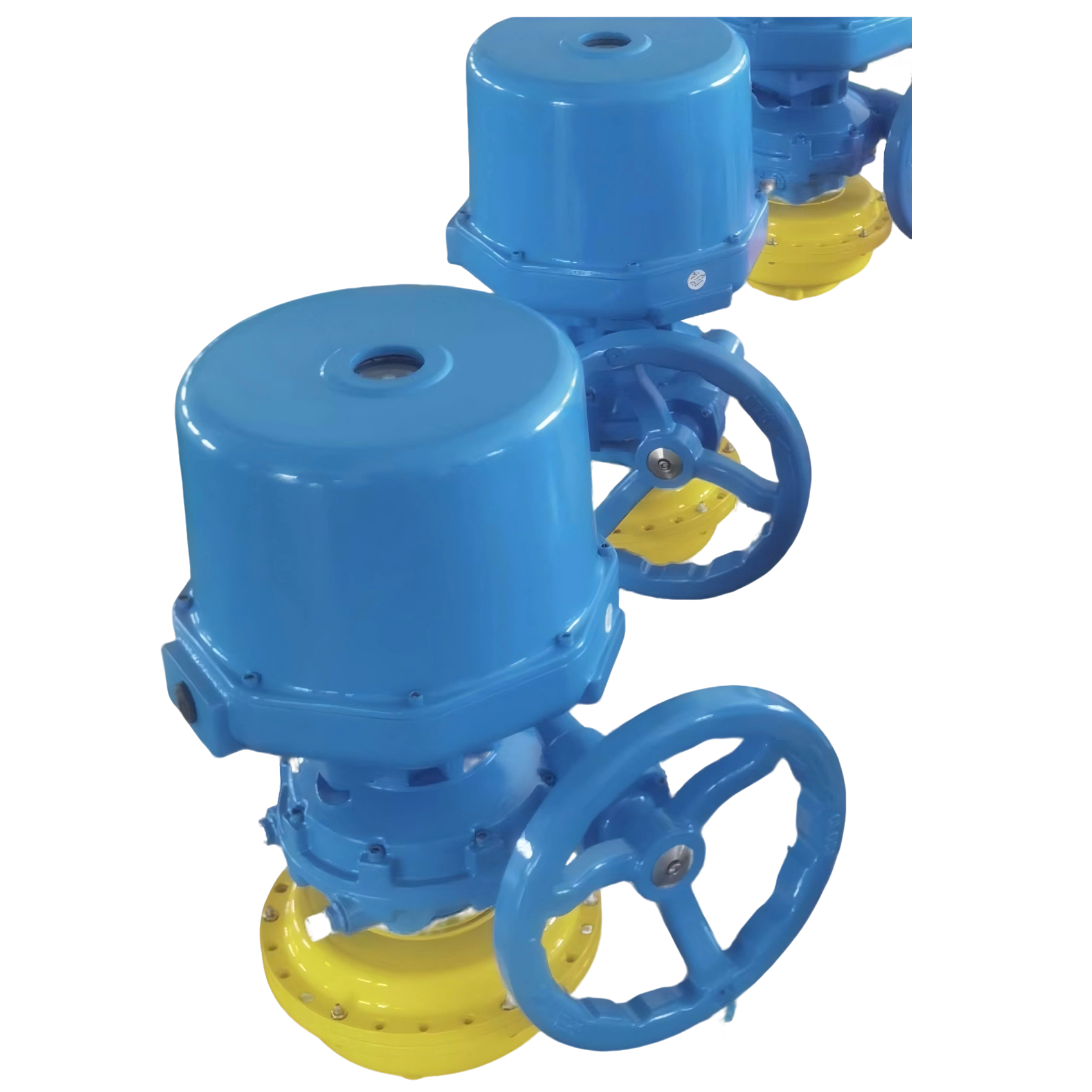

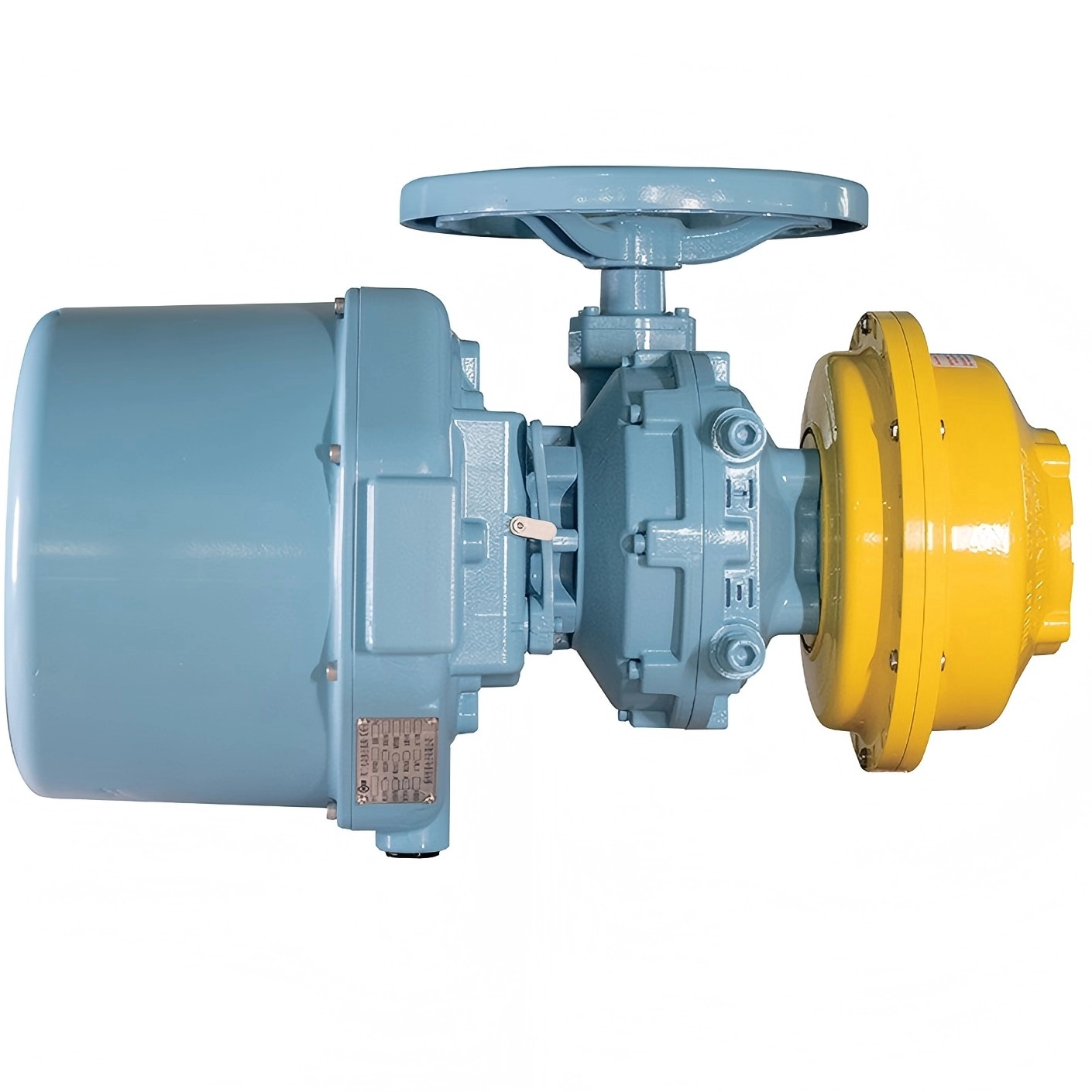

المحرك الكهربائي لصمام الرجوع الزنبركي من سلسلة HQFH فئة 1E، الفئة K3 هو جهاز محرك طوارئ من الدرجة النووية تم تطويره بواسطة Yangzhou Hengchun Electronics لتهوية الطاقة النووية وأنظمة المعالجة خارج احتواء المفاعلات. إنه يتميز بهيكل تخزين الطاقة الذي يعمل بالمحرك + الزنبرك اللولبي: يقوم الزنبرك بتخزين الطاقة أثناء التشغيل العادي ويدفع الصمام لإعادة ضبطه بأمان في حدود ≥5-10S في حالات الطوارئ مثل انقطاع التيار الكهربائي.
| الكمية: | |
|---|---|
سلسلة HQFH
إن المحرك الكهربائي لصمام الإرجاع الزنبركي من الفئة 1E، فئة K3 من سلسلة HQFH هو عبارة عن جهاز قيادة طوارئ متطور من الدرجة النووية تم تطويره بشكل مستقل بواسطة Yangzhou Hengchun Electronics، الشركة الصينية المتخصصة في تصنيع مشغلات الصمامات. تم تصميم هذا المحرك حصريًا لتهوية الطاقة النووية وأنظمة المعالجة خارج احتواء المفاعلات، ويتميز بمحرك خاص + هيكل تخزين الطاقة الزنبركي اللولبي. إنه يحقق تخزينًا تلقائيًا للطاقة أثناء التشغيل العادي ويدفع الصمامات إلى إعادة الضبط الآمن في حدود ≥5-10S في حالات الطوارئ المفاجئة مثل انقطاع التيار الكهربائي، مما يوفر ضمان أمان موثوقًا لتشغيل محطة الطاقة النووية. متوافق مع معايير الصناعة HAF003 وIEEE 382-2006، وهو عبارة عن جهاز أساسي لإيقاف الطاقة النووية في حالات الطوارئ والتحكم في السلامة، والمنتج الرئيسي لخط المحرك الكهربائي للصمام النووي من Hengchun .
استجابة الطوارئ فائقة السرعة : يكمل إعادة ضبط الصمام بشكل آمن في أقل من 5 إلى 10 ثوانٍ، مما يلبي متطلبات التحكم الصارمة في حالات الطوارئ للطاقة النووية.
مقاومة بيئية شديدة : يتحمل إشعاع γ-ray بمقدار 5×10⁴Gy ويحمل تصنيف الحماية العالي IP68، ويتكيف مع ظروف العمل القاسية للطاقة النووية.
متانة هيكلية فائقة : مصنوعة من سبائك ممتازة ZL111 و20CrMnTi، وتحقق عمر خدمة يصل إلى 40 عامًا و3000 دورة زنبركية، مما يقلل من تكاليف الصيانة على المدى الطويل.
أداء زلزالي عالي : حاصل على شهادة زلزالية من الدرجة الأولى، ويعمل بثبات تحت حمل الزلازل الآمن SL2 في محطات الطاقة النووية.
التحكم الدقيق في عزم الدوران : يغطي نطاق عزم الدوران من 60 إلى 500 نيوتن متر، مما يتوافق مع الصمامات الخطية المختلفة من الدرجة النووية للتشغيل الدقيق.
البند الفني | المعلمة |
نموذج | سلسلة HQFH الفئة 1E، الفئة K3 |
المعايير المتوافقة | HAF003، معهد مهندسي الكهرباء والإلكترونيات 382-2006 |
شهادة الزلزالية | الدرجة الأولى |
مقاومة الإشعاع | 5×10⁴ غراي تشعيع بأشعة جاما |
فئة الحماية | IP68 |
نطاق عزم الدوران | 60-500 نيوتن متر |
خدمة الحياة | 40 سنة |
دورات الربيع | 3000 مرة |
المادة الرئيسية | ZL111، 20CrMnTi سبيكة |
هيكل تخزين الطاقة | يعمل بمحرك + تخزين طاقة زنبركية التمرير |
الوظيفة الأساسية | إعادة ضبط صمام الطوارئ في حالة انقطاع التيار الكهربائي والحوادث الأخرى |
فئة المعلمة | معلمات محددة |
المواصفات الأساسية | نوع المنتج: مشغل كهربائي بصمام من الدرجة النووية ربع دورة شهادة الدرجة النووية: تصنيف السلامة الكهربائية من الفئة 1E، التصنيف الزلزالي من الفئة K3، شهادة الفئة الزلزالية Ⅰ عمر التصميم: 40 سنة درجة الحماية: IP6 |
الطاقة وناقل الحركة | مصدر الطاقة: 380 فولت تيار متردد ثلاثي الطور هيكل ناقل الحركة: ناقل الحركة الميكانيكي ذو التروس الدودية نموذج الإخراج: خرج عزم الدوران (يمكن تحقيق خرج الدفع عبر جهاز التحويل) |
الظروف البيئية وظروف العمل تتحمل القدرة | المقاومة الزلزالية: يقاوم الحمل الزلزالي الآمن SL2 مقاومة التشعيع: يتحمل إشعاع γ-ray بمقدار 110×10⁴Gy ظروف التشغيل: التشغيل المستقر في ظل ظروف العمل العادية والإغلاق الآمن في حالات الطوارئ |
الحماية الأساسية والمواد | الحماية من الحمل الزائد: مجموعة زنبركية القرص + آلية التحكم في عزم الدوران لحماية ذكية من الحمل الزائد المواد الأساسية: علبة التروس ZL111، الدودة 20CrMnTi، العتاد الدودي QA110-4-4 تكنولوجيا المعالجة: معالجة ميكانيكية دقيقة مع فحص صارم طوال العملية برمتها |
الهيكل والميزات | ميزة التصميم: تصميم معماري معياري مزايا التشغيل والصيانة: التركيب والتشغيل المريح والفعال؛ سهولة تفكيك المكونات وتجميعها وصيانتها، مما يقلل من تكاليف التشغيل والصيانة ووقت التوقف عن العمل المجال المطبق: مجال الطاقة النووية (المطابقة خارج وعاء الاحتواء للمفاعل النووي) |
باعتبارها شركة مصنعة حاصلة على شهادة ISO، تطبق شركة Hengchun Electronics نظامًا صارمًا لمراقبة الجودة للعملية الكاملة للمحرك الكهربائي بصمام إرجاع الزنبرك بدءًا من شراء المواد الخام وحتى تسليم المنتج النهائي. تخضع جميع المكونات الأساسية لاختبارات دقيقة، وقد اجتاز المشغل شهادة الدرجة النووية، واختبار الزلازل من الدرجة الأولى والتحقق من مقاومة الإشعاع. من خلال الالتزام بنظام إدارة التصنيع والجودة لشركة Hengchun، يتوافق المنتج مع أعلى معايير الجودة في صناعة الطاقة النووية. بفضل الرسمية الشهادات والأوسمة ونظام فحص الجودة العالمي، تضمن سلسلة HQFH عدم وجود عيوب في الجودة في التطبيق الفعلي وتشغيل مستقر على المدى الطويل.
يقوم بتشغيل الصمامات بشكل ثابت في دوائر التبريد ومياه التغذية والصرف، مما يضمن التشغيل المستمر والموثوق للأنظمة المساعدة للجزيرة النووية في ظل الظروف العادية وظروف الزلازل.
يتكيف مع ظروف العمل المعقدة للجزر التقليدية، مما يحقق التحكم الدقيق في توصيل البخار ومياه التغذية ووسائط الماء المكثف من خلال تشغيل الصمام.
يعمل كجهاز محرك أساسي لأنظمة التبريد وتخفيف الضغط في حالات الطوارئ، مما يكمل عمليات الإغلاق الآمن بسرعة في حالات الطوارئ لحماية سلامة معدات الطاقة النووية.
يقاوم الإشعاع عالي الكثافة والبيئات القاسية، مما يضمن النقل السلس لوسائط المعالجة من الدرجة النووية مثل الماء والبخار.
إنها تعتمد هيكل تخزين الطاقة الزنبركي المتحرك بمحرك + التمرير. يقوم الزنبرك بتخزين الطاقة أثناء التشغيل العادي للمحطة، وعندما يحدث انقطاع في الطاقة أو حالات طوارئ أخرى، يتم إطلاق الطاقة المخزنة على الفور لدفع الصمام لإكمال إعادة الضبط الآمن خلال ≥5-10S.
تم تكييفه خصيصًا للصمامات الخطية في أنظمة الطاقة النووية، بما في ذلك صمامات البوابة والصمامات الكروية، ويمكن تخصيصه ليتوافق مع مواصفات الصمامات المختلفة ضمن نطاق عزم الدوران الذي يتراوح بين 60 و500 نيوتن متر.
