تمتد خطوط أنابيب الغاز الطبيعي لآلاف الكيلومترات عبر الصحاري النائية والجبال والمناطق دائمة التجمد - وغالبًا ما لا تتوفر إمكانية الوصول إلى شبكة الكهرباء. في هذه البيئات، توفر مشغلات الغاز فوق الزيت (وتسمى أيضًا المحركات الهوائية الهيدروليكية أو المحركات الهيدروليكية الغازية) حلاً مستقلاً وموثوقًا للتحكم في الصمامات باستخدام ضغط الغاز الخاص بخط الأنابيب كمصدر للطاقة. يشرح هذا الدليل كيفية عملها ومتى يتم استخدامها وكيفية مقارنتها بالبدائل الكهربائية والهيدروليكية.
مشغل الغاز فوق الزيت هو نوع من مشغلات الصمامات التي تستخدم الغاز الطبيعي المضغوط من خط الأنابيب كمصدر أساسي للطاقة، مع الزيت الهيدروليكي باعتباره وسيلة التحكم والنقل. على عكس المحركات الكهربائية التي تتطلب طاقة خارجية، أو المحركات الهوائية النقية التي تستخدم الهواء المضغوط، فإن أنظمة الغاز فوق الزيت تستفيد مباشرة من ضغط خط الأنابيب - عادةً ما يتراوح بين 1.0 و12 ميجا باسكال - مما يلغي الحاجة إلى مصادر طاقة خارجية، أو ضواغط، أو وحدات طاقة هيدروليكية.
يأتي اسم 'الغاز فوق النفط' من التصميم: يوجد الغاز الطبيعي فوق خزان الزيت الهيدروليكي داخل وعاء الضغط. يدفع ضغط الغاز الزيت من خلال صمامات التحكم الدقيقة إلى أسطوانة المحرك، مما يؤدي إلى تشغيل آلية المكبس أو النير لتدوير أو دفع ساق الصمام. نظرًا لأن الغاز لا يتصل أبدًا بشكل مباشر بالمكونات الداخلية للصمام، فإن الزيت يوفر تشغيلًا نظيفًا ومشحمًا وخاليًا من التآكل.
يُعرف أيضًا باسم: المحرك الهيدروليكي الهوائي، أو المحرك الهيدروليكي بالغاز، أو مشغل الغاز-الزيت، أو مشغل قطع الخط، أو مشغل الغاز القائم بذاته.
يمكن تقسيم دورة التشغيل إلى خمس خطوات:
يتم استخراج الغاز الطبيعي المضغوط من خط الأنابيب من خلال مجموعة منظم المرشح. يدخل الغاز إلى الجزء العلوي من خزان الغاز والزيت، ويضغط على سطح خزان الزيت الهيدروليكي.
تحت ضغط الغاز، يتم دفع الزيت الهيدروليكي من الخزان من خلال صمام التحكم الاتجاهي إلى أسطوانة المحرك. يحدد صمام التحكم - الذي يعمل يدويًا أو كهربائيًا أو عن طريق الضغط الدليلي - اتجاه تدفق الزيت (فتح أو إغلاق).
يقوم الزيت المضغوط بتشغيل المكبس أو آلية الريشة الدوارة، وتحويل الضغط الهيدروليكي إلى عزم دوران ميكانيكي أو دفع لفتح الصمام أو إغلاقه أو تعديله.
عندما يصل الصمام إلى الموضع المستهدف، يُغلق صمام التحكم، مما يؤدي إلى احتجاز الزيت في الأسطوانة وتثبيت الصمام في مكانه. قد يوفر الزنبرك الميكانيكي أو المركم إجراءً آمنًا من الفشل (فتح الفشل أو إغلاق الفشل) عند فقدان ضغط الإمداد.
ولعكس الاتجاه، يقوم صمام التحكم بإعادة توجيه تدفق الزيت. يعود الزيت من الجانب الآخر للأسطوانة إلى الخزان، بينما يملأ الزيت المضغوط الجانب العامل.
يعتمد اختيار نوع المشغل المناسب على ظروف موقعك وتوافر الطاقة ومتطلبات الأداء:
| ميزة | هيدروليكية | كهربائية | تعمل بالغاز فوق الزيت |
|---|---|---|---|
| مصدر الطاقة | ضغط الغاز في خط الأنابيب (مكتفي بذاته) | الكهرباء الخارجية (التيار المتردد/المستمر) | وحدة الطاقة الهيدروليكية الخارجية (HPU) |
| مناسبة للمواقع النائية | ✅ ممتاز - لا حاجة إلى طاقة خارجية | ❌ يتطلب مصدر طاقة أو بطارية شمسية + | ❌ يتطلب HPU والطاقة |
| ارتفاع الناتج عزم الدوران | ✅ عالية (تصل إلى 200,000+ نيوتن · م) | ⚠️ محدودة بحجم المحرك | ✅ عالية جدًا |
| تعديل دقيق | ⚠️ معتدل (في المقام الأول على الخروج) | ✅ ممتاز (تحكم 4 – 20 مللي أمبير) | ✅ جيد |
| عملية سريعة | ✅ سريع (يعمل بالغاز) | ⚠️ أبطأ (تقليل التروس) | ✅ سريع جدًا |
| ESD / وظيفة كسر الخط | ✅ مدمج (يعمل بالضغط) | ⚠️ يتطلب أجهزة استشعار خارجية ومنطق | ⚠️ يتطلب تراكم |
| تردد الصيانة | سنوي (فحص الزيت، الفلتر، المعايرة) | الدوري (علبة التروس، المحرك، الأختام) | متكرر (HPU، السوائل، المرشحات) |
| التأثير البيئي | ⚠️ نزيف الغاز المحتمل (تقليل تصميمات LBP | ✅ نظيفة (بدون انبعاثات) | ⚠️ خطر تسرب الزيت |
| التكلفة النموذجية | متوسطة عالية | منخفض-متوسط | عالي |
| أداء المناخ البارد | ✅ جيد (مع درجة الزيت المناسبة) | ⚠️تقليل قدرة البطارية/المحرك | ⚠️ مشاكل في لزوجة الزيت |
يشتمل نظام تشغيل الغاز فوق الزيت النموذجي على المكونات التالية:
خزان الغاز والزيت (وعاء الضغط): يقوم بتخزين الزيت الهيدروليكي تحت ضغط غاز خط الأنابيب. معتمد من ASME أو PED للسلامة.
أسطوانة المحرك: آلية مكبس أو نير سكوتش تحول الضغط الهيدروليكي إلى عزم دوران الصمام.
مجمع صمامات التحكم: صمامات التحكم الاتجاهي، ومنظمات التدفق، وصمامات تخفيف الضغط.
منظم مرشح الغاز: ينظف وينظم غاز خط الأنابيب الوارد قبل دخوله إلى النظام.
الصمام الدليلي ESD: صمام استشعار الضغط الذي يؤدي إلى الإغلاق التلقائي عند ضغط الخط المنخفض.
التجاوز اليدوي: مضخة يدوية أو رافعة للتشغيل المحلي أثناء الصيانة أو التشغيل.
مؤشر الموضع: عرض موضع الصمام البصري (مفتوح/مغلق/نسبة مئوية).
مفاتيح الحد: ردود فعل كهربائية لإشارة موضع الصمام عن بعد.
عادةً ما توجد الصمامات المجمعة على طول خطوط أنابيب الغاز لمسافات طويلة في مناطق نائية وغير مزودة بالطاقة. توفر مشغلات الغاز فوق الزيت تحكمًا موثوقًا في التشغيل والإيقاف وإمكانية إيقاف التشغيل في حالات الطوارئ دون الحاجة إلى بنية تحتية خارجية.
في محطات الضاغط ومرافق القياس، تتحكم هذه المحركات في الصمامات الالتفافية، وصمامات العزل، وصمامات تنظيم الضغط - غالبًا ما تكون بالاشتراك مع المحركات الكهربائية للتحكم في التعديل.
في مرافق تخزين كهوف الملح والخزانات المستنفدة، تتعامل مشغلات الغاز فوق الزيت مع صمامات رأس البئر وصمامات العزل ذات التجويف الكبير حيث يتطلب الأمر عزم دوران مرتفع وتشغيلًا سريعًا.
على الجانب الغازي من مرافق الغاز الطبيعي المسال، توفر هذه المحركات حماية ESD لصمامات عزل خطوط الأنابيب ذات الضغط العالي.
في محطات خفض الضغط التي تربط خطوط أنابيب النقل بشبكات التوزيع، تعمل مشغلات الغاز فوق الزيت كأجهزة إغلاق في حالات الطوارئ.
تقوم وظيفة ESD تلقائيًا بإغلاق الصمام عندما ينخفض ضغط خط الأنابيب إلى ما دون الحد المحدد مسبقًا - مما يشير عادةً إلى تمزق خط الأنابيب أو انقطاع الخط في اتجاه مجرى النهر. وهذا يمنع إطلاق الغاز غير المنضبط ويقلل من خطر نشوب حريق أو انفجار. تعتبر نقطة ضبط ESD قابلة للتعديل ميدانيًا ويجب معايرتها أثناء التشغيل.
تعمل مشغلات الغاز فوق الزيت التقليدية على تصريف كميات صغيرة من الغاز إلى الغلاف الجوي أثناء التشغيل. تعمل تصميمات ضغط النزف المنخفض (LBP) على تقليل هذه الانبعاثات - وهي ميزة متزايدة الأهمية مع تشديد اللوائح البيئية. تستخدم أنظمة LBP صمامات تحكم دقيقة وخزانات محكمة الغلق لتقليل انبعاثات غاز الميثان إلى ما يقرب من الصفر أثناء التشغيل العادي.
ملاحظة تنظيمية: تتطلب العديد من البلدان الآن الإبلاغ عن انبعاثات غاز الميثان من معدات خطوط الأنابيب. عند تحديد مشغلات الغاز فوق الزيت، تأكد من أن معدل النزيف يتوافق مع المعايير البيئية المحلية (على سبيل المثال، الجزء الفرعي لوكالة حماية البيئة OOOO في الولايات المتحدة، لائحة الميثان في الاتحاد الأوروبي).
قم بتركيب خزان زيت الغاز عموديًا، أسفل المشغل إن أمكن، لضمان تغذية الجاذبية الزيتية المناسبة.
قم بتركيب مرشح غاز أعلى المشغل لمنع ملوثات خطوط الأنابيب من دخول النظام.
استخدم الزيت الهيدروليكي المقدر لنطاق درجة الحرارة المتوقع (على سبيل المثال، الزيت الاصطناعي للمناخ البارد -46 درجة مئوية).
توفير تهوية كافية حول الوحدة لتبديد الغاز في حالة التسرب.
التحقق من أن جميع أوعية الضغط تلبي متطلبات الكود المحلي (ASME BPVC أو PED 2014/68/EU أو GB 150)
| مهمة | الفاصل |
|---|---|
| شهريا | الفحص البصري لتسرب النفط أو الغاز؛ التحقق من مؤشر موضع الصمام |
| ربع سنوية | التحقق من مستوى الزيت الهيدروليكي؛ فحص انخفاض ضغط فلتر الغاز |
| سنويا | تغيير الزيت والفلتر بالكامل؛ معايرة نقاط ضبط ESD وLBP؛ تجاوز دليل الاختبار؛ التحقق من تشغيل مفتاح الحد |
| كل 3-5 سنوات | فحص أختام الأسطوانة وحشياتها؛ خزان زيت الغاز لاختبار الضغط؛ استبدال المكونات البالية |

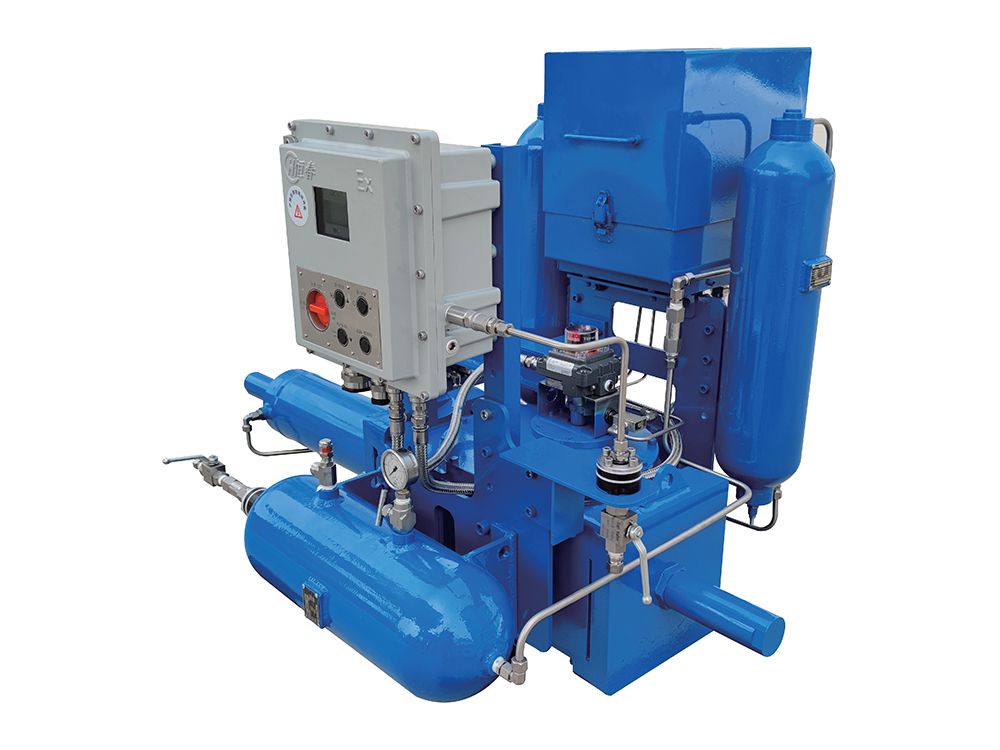

تم تصميم من المحركات الهيدروليكية الهوائية من سلسلة CKQY Yangzhou Hengchun خصيصًا لتطبيقات خطوط أنابيب الغاز الطبيعي. المواصفات الرئيسية تشمل:
| مواصفات سلسلة المعلمة | CKQY |
|---|---|
| مصدر الطاقة | خط أنابيب الغاز الطبيعي، 1.0-12 ميجا باسكال |
| عزم الدوران الناتج | ما يصل إلى 200000+ نيوتن متر (تصميم سكوتش نير) |
| أنواع الصمامات | الصمامات الكروية، وصمامات التوصيل، وصمامات الفراشة (ربع دورة) |
| نطاق درجة الحرارة | -46 درجة مئوية إلى +70 درجة مئوية (قياسي)؛ الخيارات الموسعة المتاحة |
| السكن | سبائك ألومنيوم مقاومة للتآكل + مكونات من الفولاذ المقاوم للصدأ |
| وظائف السلامة | ESD (إيقاف الطوارئ) + LBP (ضغط النزيف المنخفض) |
| وزن | تقريبا. أخف بنسبة 30% من المحركات الهيدروليكية المماثلة |
| الشهادات | ISO 9001، API Q1، ATEX، شهادة المعدات النووية والخاصة على المستوى الوطني |
| التجاوز اليدوي | مضخة يدوية للتشغيل المحلي |
تم نشر مشغلات سلسلة CKQY في مشاريع الغاز الطبيعي الصينية الكبرى بما في ذلك شبكة خطوط أنابيب الغاز بين الغرب والشرق، مع منشآت في الأجزاء النائية من مقاطعتي قانسو وشينجيانغ. تظهر بيانات الأداء الميداني موثوقية عالية في درجات الحرارة القصوى وظروف التشغيل عن بعد.
