سلسلة كد

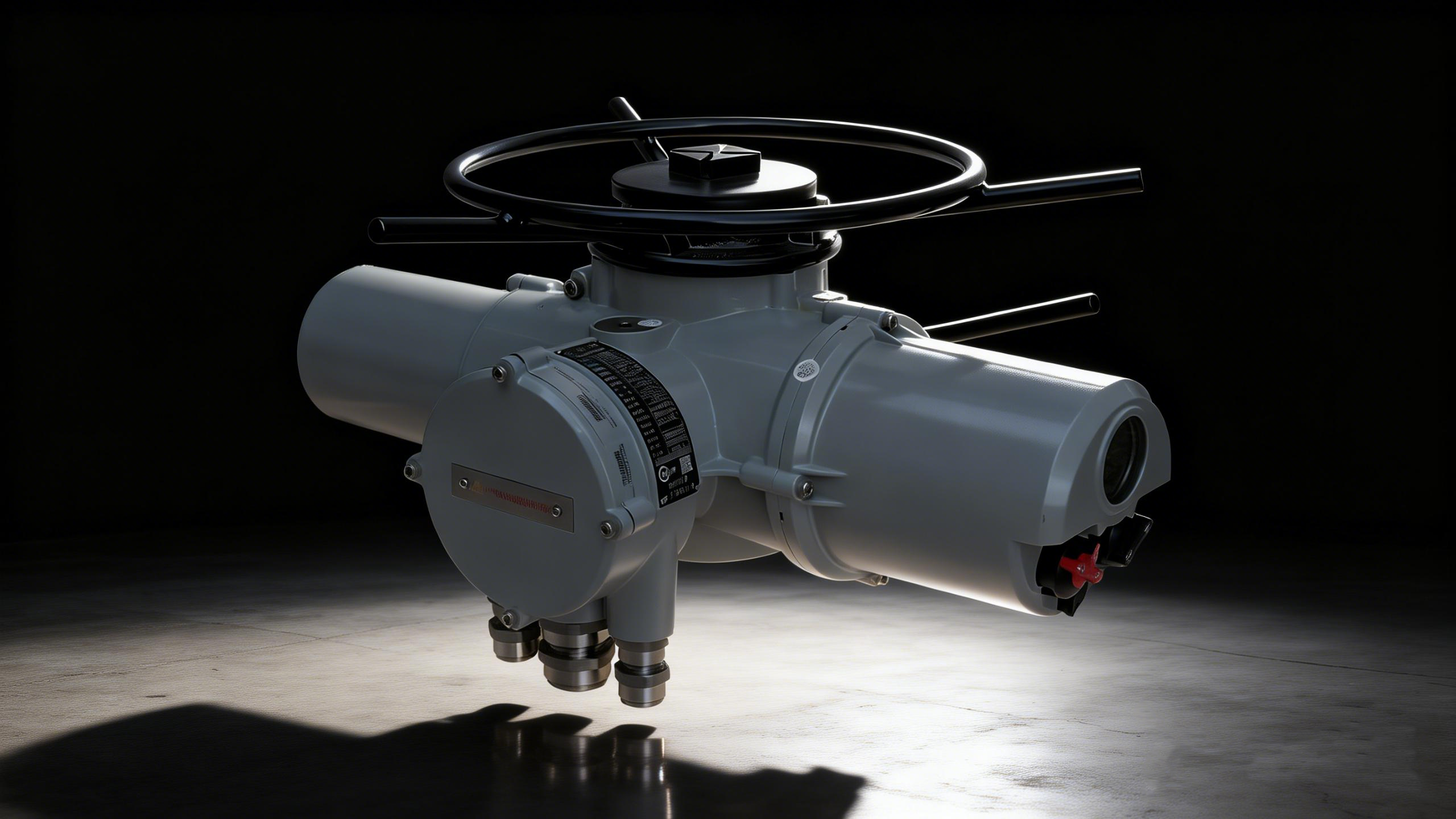

إن من سلسلة CKD مشغل الصمام الكهربائي الذكي متعدد الدورات هو جهاز تحكم طرفي ذكي متكامل مصمم خصيصًا للصمامات متعددة الدورات مثل صمامات البوابة وصمامات الكرة الأرضية. تم تصميم هذا المشغل باستخدام تقنيات SoC (النظام على الرقاقة) المتقدمة والاستشعار الرقمي وناقل المجال، وهو يوفر تحكمًا دقيقًا وموثوقًا في الصمامات عبر البيئات الصناعية. مع نطاق عزم دوران يتراوح بين 40-3000 نيوتن متر (ما يصل إلى 50000 نيوتن متر مع علبة تروس دقيقة) وسرعة إخراج تبلغ 8-192 دورة في الدقيقة، فإنه يلبي متطلبات خطوط الأنابيب DN10-DN600، بينما يضمن تصنيف الحماية المزدوج IP66/68 أداءً لا مثيل له في الظروف القاسية. متوافق مع بروتوكولات Modbus، وPROFIBUS، وHART، فهو يتيح التكامل السلس مع أنظمة التشغيل الآلي PLC/DCS، ويدعم كلاً من التحكم المحلي وعن بعد لتعزيز المرونة التشغيلية.

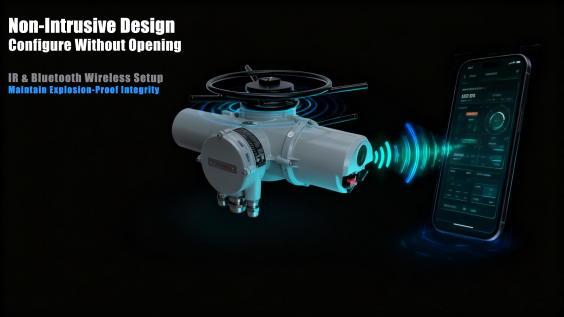

يتيح الاتصال اللاسلكي بالأشعة تحت الحمراء (IR) والبلوتوث تكوين المعلمات بالكامل - بما في ذلك حدود عزم الدوران، وملفات تعريف السرعة، وأوضاع التحكم - دون فتح العلبة المغلقة. يؤدي هذا إلى التخلص من مخاطر السلامة الخاصة بإجراءات الإعداد التقليدية، ويحافظ على سلامة Ex d II C T6 المقاومة للانفجار، ويحمي سطح الختم. ليست هناك حاجة إلى مفكات براغي أو أغطية مفتوحة، مما يجعلها آمنة للتشغيل حتى في الأجواء الخطرة بالمنطقة 1.

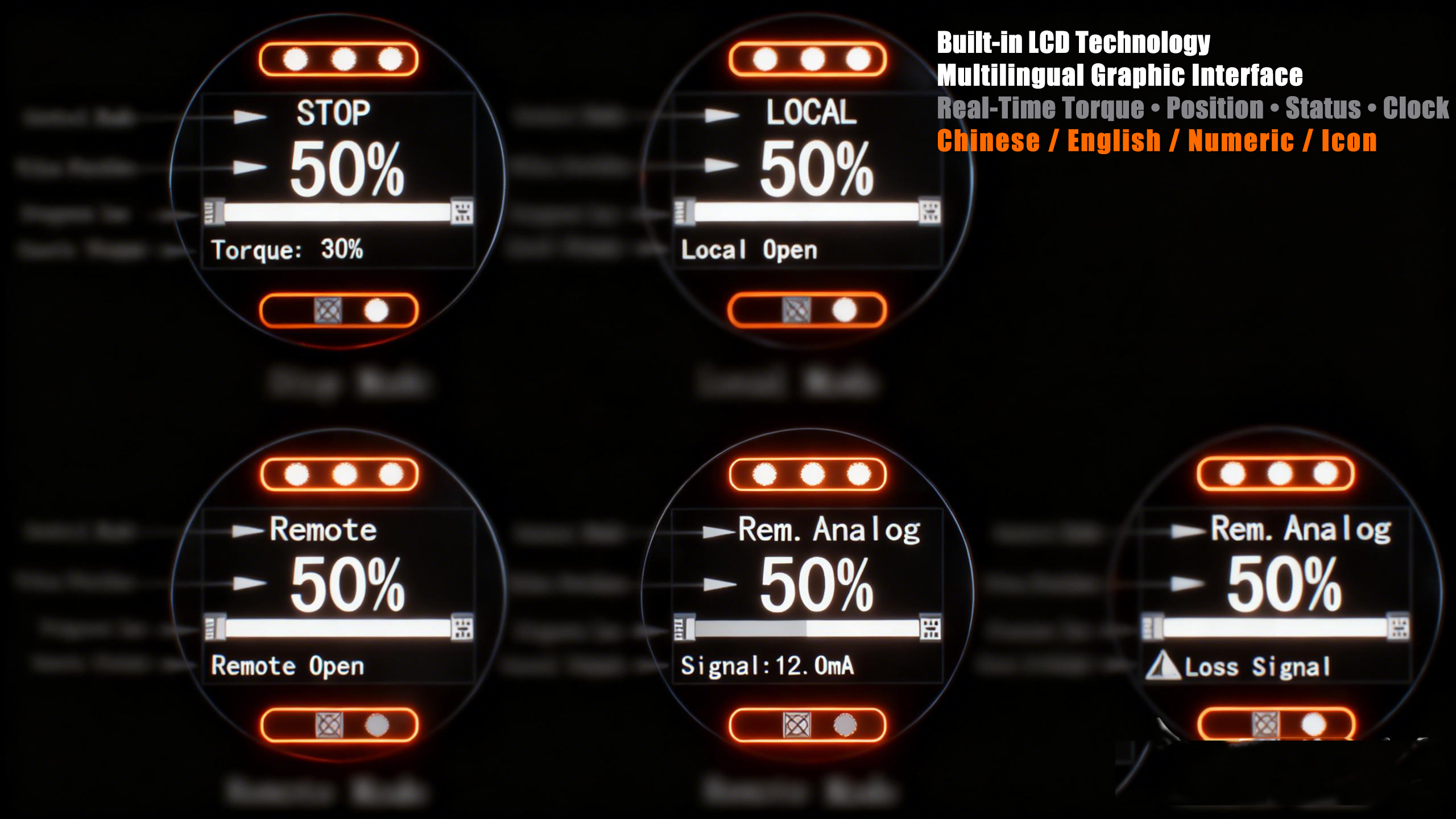

توفر شاشة LCD ذات الإضاءة الخلفية عالية الوضوح بيانات تشغيلية مهمة في لمحة، بما في ذلك نسبة عزم الدوران في الوقت الحقيقي، وموضع الصمام (0-100%)، وحالة وضع التحكم، وتنبيهات الأخطاء، وساعة النظام. يضمن الدعم متعدد اللغات (الصينية/الإنجليزية/الرقمية/الرمزية) النشر العالمي، بينما تضمن الشاشة ذات الإضاءة الخلفية إمكانية القراءة في الظلام الدامس، ويمكن للمشغلين غير المحترفين الوصول إليها.

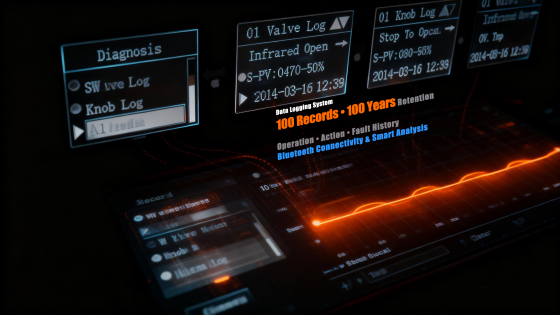

تحتفظ الذاكرة غير المتطايرة بسجل التشغيل الكامل لمدة 100 عام، حتى بدون الطاقة، حيث تقوم بتخزين ما يصل إلى 1000 سجل مختوم زمنيًا لحركات الصمامات والعمليات اليدوية وأحداث الأخطاء. يمكن للمستخدمين الاستعلام عن السجلات التفصيلية مباشرةً عبر شاشة العرض المحلية أو الوصول إلى البيانات لاسلكيًا عبر البلوتوث لتحرير المعلمات وتغييرات تكوين الدُفعات وتحليل الأداء الذكي. ويضمن مسار التدقيق الكامل الامتثال التنظيمي والقدرة على الصيانة التنبؤية.

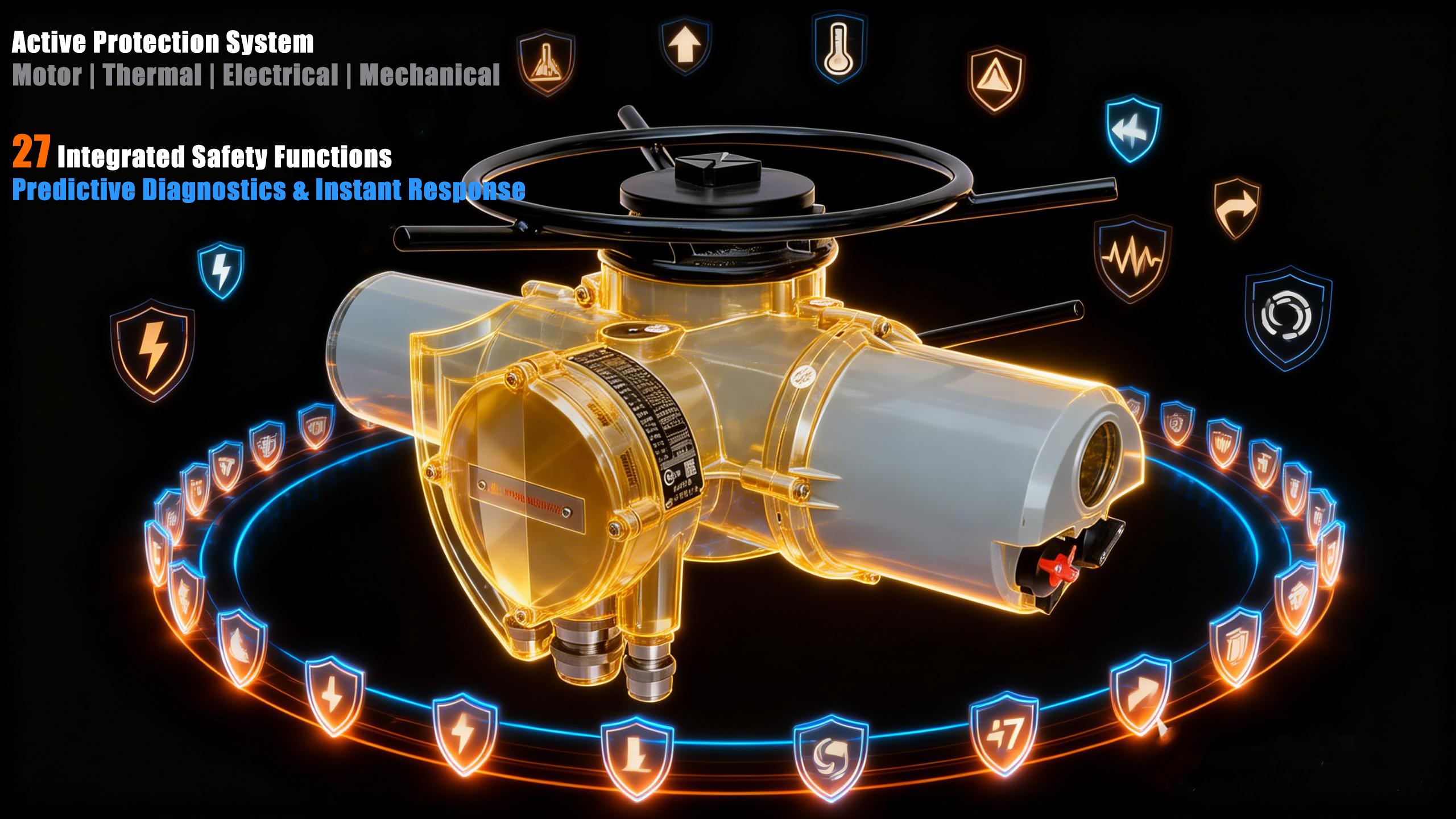

تقوم التشخيصات المستمرة عبر الإنترنت بمراقبة حمل المحرك ودرجة الحرارة والتوقيعات الحالية وجودة الطاقة في الوقت الفعلي. يوفر النظام 27 وظيفة أمان متكاملة، بما في ذلك تصحيح تسلسل الطور، ومناعة EMI، والحد من عزم الدوران، وقمع الاندفاع، والحماية من الصواعق. تكتشف الخوارزميات التنبؤية الحالات الشاذة قبل حدوث الضرر، مما يؤدي إلى استجابات وقائية فورية لضمان التشغيل بدون أي عطل في التطبيقات المهمة.
معتمد لأقسى البيئات الصناعية في العالم، ويضمن تصنيف IP66/68 المزدوج حماية كاملة من دخول الغبار ومقاومة مستدامة للغمر. تتيح شهادة Ex d II C T6 المقاومة للانفجار التشغيل الآمن في المناطق الخطرة بالمنطقة 1 ذات الأجواء المعتمدة على الهيدروجين. يتحمل المشغل درجات الحرارة القصوى من -60 درجة مئوية إلى +120 درجة مئوية (برودة القطب الشمالي إلى حرارة الصحراء) دون تدهور الأداء. هيكلها المصنوع من سبائك الألومنيوم المصبوب عالي القوة، مع فوسفات التخليل والرش الكهروستاتيكي، يتحمل أكثر من 500 ساعة من التآكل بسبب رذاذ الملح، وهو مناسب للبيئات الساحلية والكيميائية.
مُجهز بتشفير مطلق متعدد الدورات 18 بت، يحقق المشغل دقة تحديد موضع تبلغ ±0.88 درجة وخطأ تحديد موضع متكرر ≥0.5% للتحكم الدقيق في فتح الصمام. يضمن منطق التحكم في الحلقة المغلقة استجابة أقل من أو يساوي 0.3 ثانية للإشارات التناظرية أو أوامر الناقل بقدرة 4-20 مللي أمبير، مما يتكيف بسرعة مع تعديلات ظروف العمل الديناميكية.
حدود | وصف |
نوع مصدر الطاقة | تيار متردد 220 فولت (50/60 هرتز) / تيار متردد 380 فولت (50/60 هرتز) اختياري |
نطاق عزم الدوران | عزم التثبيت المباشر: 40~3000 نيوتن متر؛ مع علبة التروس، أقصى عزم دوران يصل إلى 50000 نيوتن متر؛ أثناء الطلب، يتم اختيار الطراز المحدد من قبل الشركة المصنعة بناءً على متطلبات عزم الدوران والسرعة. |
نوع التحكم | اختياري: الأسلاك الصلبة، الإشارة التناظرية، ناقل المجال (MODBUS، FF، HART، PROFIBUS-DP) |
مادة التغليف | سبائك الألومنيوم المصبوب |
مستويات الحماية | المعيار هو IP68؛ يمكن تخصيص الآخرين. |
درجة الحرارة المحيطة | ※قياسي: -30 درجة مئوية ~ +70 درجة مئوية |
الحماية من التآكل الخارجي | ※طلاء قياسي: التخليل والفوسفات + رش مسحوق كهرباء السطح؛ |
حماية الختم المزدوج | يتم عزل قسم التحكم عن صندوق التوصيل لحماية المكونات الإلكترونية. |
تصنيف مقاومة للانفجار: | Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb ⅢC T130°Db |
تكنولوجيا المحركات | محرك قفص السنجاب AC غير مبرد بالهواء مغلق تمامًا؛ فئة العزل F (الفئة H قابلة للتخصيص)؛ |
واجب المحرك | ※محرك مزود بوظيفة S4 (مناسب لظروف البدء الدورية)؛ |
محرك العتاد | قفل ذاتي في جميع السرعات |
عقارب | لا تدور أثناء التشغيل الكهربائي. مجهزة بمخلب أوتوماتيكي يتوافق عزم الدوران مع معيار GB/T 28270. |
شفة الإخراج | ISO 5210/GB 12222؛ شفة خاصة اختيارية |
زيت التشحيم | فعالية مدى الحياة؛ لا حاجة للصيانة الدورية |
نوع العرض | ثلاث مراحل/مرحلة واحدة اختياري؛ الحد الأقصى للجهد لمصدر الطاقة ثلاثي الطور هو 690 فولت؛ 50/60 هرتز |
دخول الكابل | القياسية: 1 × M48 × 2 + 2 × M33 × 2؛ النوع المقاوم للانفجار: 1×NPT1.5' + 2×NPT1' (يمكن زيادته)؛ قابلة للتخصيص؛ كتلة محطة عباد الشمس |
جلسة | اتصال بالأشعة تحت الحمراء/الضغط (بلوتوث اختياري)؛ المعلمات المخزنة في الذاكرة غير المتطايرة (مع حماية كلمة المرور)؛ قابل للتكوين عبر العرض/المبرمج عن بعد |
مقبض في الموقع | إعداد خالٍ من الأدوات؛ اختيار الوضع المحلي/البعيد/الإيقاف؛ قابلة للتشغيل كهربائيًا في الوضع المحلي |
تعليمات المفوضية الأوروبية | الامتثال لـ 2004/08/EC (توجيه التوافق الكهرومغناطيسي) و2006/95/EC (توجيه الجهد المنخفض)؛ تنطبق المعايير المنسقة مثل EN 61000. |
المحركات الكهربائية من سلسلة CKD (380VAC/50HZ): نوع التشغيل والإيقاف أو النوع المعدل (غير المتكرر)
نموذج | عزم الدوران المقدر (نيوتن متر) | السرعة (دورة في الدقيقة) | قوة المحرك (كيلوواط) | التصنيف الحالي (أ) | شفة (ISO5210) |
كد10 | 100 | 24 | 0.25 | 2.5 | F10 |
80 | 36 | 0.3 | 2.6 | ||
60 | 48 | 0.4 | 2.7 | ||
كد16 | 160 | 24 | 0.4 | 2.6 | F14 |
120 | 36 | 0.45 | 3 | ||
100 | 48 | 0.5 | 3.5 | ||
70 | 72 | 0.65 | 4.2 | ||
50 | 96 | 0.8 | 4.8 | ||
كد25 | 250 | 24 | 0.63 | 2.8 | F14 |
230 | 36 | 0.83 | 3.3 | ||
200 | 48 | 1 | 3.6 | ||
180 | 72 | 1.36 | 4.1 | ||
160 | 96 | 1.6 | 4.5 |
ملاحظة: للحصول على بيانات الأداء الكاملة (بما في ذلك نماذج 220 فولت تيار متردد وتعديل أنواع الضبط المتكررة)، يرجى الاتصال بفريقنا الفني.
يلتزم الخاص بنا مشغل الصمام الكهربائي الذكي متعدد الدورات بمعايير مراقبة الجودة الصارمة، ويحمل شهادة ISO وشهادات دولية موثوقة بما في ذلك ATEX المقاوم للانفجار (Ex d II C T6) والسلامة الوظيفية SIL. يأتي الجهاز بأكمله مزودًا بضمان لمدة 18 شهرًا، بينما تتمتع المكونات الأساسية (المحرك ووحدة التحكم) بتغطية لمدة 24 شهرًا، تكملها خدمات الصيانة مدى الحياة. تتوافق جميع المكونات الإلكترونية الرئيسية مع المعايير العسكرية، مع بطارية احتياطية مدمجة توفر عمر خدمة يصل إلى 8 سنوات لمراقبة موضع الصمام دون انقطاع أثناء انقطاع التيار الكهربائي. تخضع كل وحدة لاختبارات صارمة، بما في ذلك مقاومة التآكل برذاذ الملح لمدة 500 ساعة وأكثر من 80000 ساعة من التحقق من التشغيل الخالي من المشاكل.
• النفط والغاز والبتروكيماويات : يتم تطبيقه في استخراج النفط الخام، ووحدات التكرير، وأنظمة نقل خطوط الأنابيب، مع تحمل درجات الحرارة العالية، والضغط العالي، وظروف التآكل.
• توليد الطاقة : التحكم في الصمامات في مياه تغذية الغلايات، وخطوط أنابيب البخار، وأنظمة إزالة النتروجين لمحطات الطاقة الحرارية والنووية والمائية.
• معالجة المياه والهندسة البلدية : تنظم صمامات البوابة وصمامات الفراشة في محطات المياه ومحطات معالجة مياه الصرف الصحي وشبكات إمدادات المياه/الصرف الصحي في المناطق الحضرية.
• التعدين والتصنيع : مناسب لأفران صناعة الصلب وخطوط إنتاج الدرفلة وأفران الأسمنت، وهو مقاوم للغبار والاهتزازات.
• الصناعات الدوائية وتجهيز الأغذية : يتوافق مع المعايير الصحية للتحكم في الصمامات المعقمة في المفاعلات ومعدات المعالجة، ودعم التحقق من التنظيف.
كيفية اختيار نموذج المحرك الكهربائي الذكي متعدد الدورات المناسب؟
توفير معلمات الصمام (النوع، عزم الدوران المطلوب)، وظروف العمل (الضغط، ودرجة الحرارة)، ومتطلبات التحكم (نوع الإشارة، واحتياجات التغذية الراجعة). سيساعدك فريقنا الفني في مطابقة النماذج بناءً على تطبيقك المحدد.
ما هي فترة الضمان ودعم ما بعد البيع؟
نحن نقدم ضمانًا لمدة 18 شهرًا للجهاز بأكمله وضمانًا لمدة 24 شهرًا للمكونات الأساسية. تتوفر مقاطع فيديو التثبيت المجانية والتوجيه عن بعد والدعم في الموقع (للمشتريات بالجملة). تضمن خدمات الصيانة مدى الحياة الموثوقية التشغيلية على المدى الطويل.
هل يمكن للمشغل التكيف مع البيئات القاسية؟
نعم. يدعم درجات الحرارة القصوى من -60 درجة مئوية إلى +120 درجة مئوية. إن الحماية IP66/68 والطلاء المقاوم للتآكل يجعلها مناسبة للإعدادات الصناعية الرطبة والمتربة والتآكل، مع شهادة Ex d II C T6 المقاومة للانفجار للمناطق الخطرة.
ما هي مهلة التسليم؟
يتم تسليم النماذج القياسية خلال 28-30 يوم عمل، بينما تتطلب النماذج المخصصة (عزم الدوران الخاص أو نطاق درجة الحرارة أو الشهادات) 30-45 يوم عمل.
يجمع هذا المنتج بين التحكم الذكي والمتانة والسلامة، مما يجعله المحرك الكهربائي الصناعي المفضل للعملاء العالميين في قطاعات الطاقة والبتروكيماويات ومعالجة المياه وغيرها من القطاعات. اتصل بنا للحصول على حلول مخصصة مصممة خصيصًا لتلبية احتياجاتك التشغيلية.
