ما هو المحرك الكهربائي الجزئي؟ دليل كامل

إذا كنت تعمل في مجال الأتمتة الصناعية أو النفط والغاز أو معالجة المياه أو هندسة العمليات، فمن المحتمل أنك واجهت مشغلات كهربائية جزئية . تعد هذه الأجهزة الكهروميكانيكية المدمجة بمثابة العمود الفقري وراء الصمامات الكروية الآلية، وصمامات الفراشة، وصمامات التوصيل - التي تتحكم في تدفق السوائل والغازات والبخار عبر آلاف التطبيقات الصناعية في جميع أنحاء العالم.

في هذا الدليل، نوضح بالتفصيل ماهية المحرك الكهربائي الذي يعمل جزئيًا، وكيف يعمل من الداخل، وما هي المواصفات الأكثر أهمية، وكيفية اختيار المحرك المناسب للصمام الخاص بك. سواء كنت مهندسًا متخصصًا في تحديد المعدات لمشروع جديد أو متخصصًا في الصيانة وتتطلع إلى فهم أنظمتك الحالية، فإن هذه المقالة تغطي كل ما تحتاج إلى معرفته.

المحرك الكهربائي الجزئي: التعريف

المحرك الكهربائي ذو الدورة الجزئية (ويسمى أيضًا المحرك الكهربائي ربع دورة أو المحرك الكهربائي ذو الشوط الزاوي) هو جهاز يحول الطاقة الكهربائية إلى حركة دورانية محدودة - عادة من 0 درجة إلى 90 درجة - لتشغيل صمامات ربع دورة. على عكس العجلات اليدوية أو المحركات الهوائية، تستخدم المحركات الكهربائية محركًا متكاملاً ومجموعة تروس لتحديد موضع ساق الصمام بدقة.

يتم تركيب هذه المحركات مباشرة على الصمام عبر شفة قياسية ISO 5211، مما يجعل التثبيت سهلاً. يتلقون إشارات التحكم الكهربائية (إما أوامر فتح/إغلاق بسيطة أو إشارات تناظرية لتحديد المواقع بقدرة 4-20 مللي أمبير) ويدفعون الصمام إلى الموضع المطلوب، مع توفير ردود الفعل على حالة الصمام لنظام التحكم.

ملاحظة على المصطلحات: 'دورة جزئية' 'دورة ربعية' و 'الشوط الزاوي' تشير جميعها إلى نفس فئة المشغل. مصطلح البحث الأكثر شيوعًا هو 'محرك كهربائي جزئي الدوران' أو 'مشغل صمام كهربائي ربع دورة.'

كيف يعمل المحرك الجزئي؟

داخل المحرك الكهربائي الذي يدور جزئيًا، تعمل أربعة مكونات أساسية معًا:

1. المحرك الكهربائي

يوفر محرك قفص السنجاب AC المغلق تمامًا (أو محرك DC في بعض النماذج المدمجة) القدرة الدورانية. يتم تصنيف المحركات لدورات عمل محددة - S2 لخدمة التشغيل والإيقاف (دفعات قصيرة) و S4/S5 لخدمة التعديل (بدء التشغيل والتوقف المتكرر).

2. قطار تخفيض التروس

يتم تقليل إنتاج المحرك عالي السرعة وعزم الدوران المنخفض من خلال ترس دودي (عادةً ترس دودي من سبائك البرونز + دودة من سبائك الصلب) لإنتاج عزم دوران عالي بسرعة منخفضة. إن مجموعة التروس هذه أيضًا ذاتية القفل ، مما يعني أنه لا يمكن إعادة تشغيل الصمام للخلف عن طريق ضغط الخط عندما يكون المحرك متوقفًا - وهي ميزة أمان مهمة.

3. وحدة التحكم

تقوم لوحة التحكم المعتمدة على المعالجات الدقيقة بإدارة اتجاه المحرك وردود الفعل على الموضع وتحديد عزم الدوران وتشخيص الأخطاء. تدعم المحركات 'الذكية' المتقدمة تكوين الأشعة تحت الحمراء غير التدخلية ، مما يسمح للفنيين بتعيين المعلمات دون فتح العلبة - وهو أمر ضروري في المناطق الخطرة.

4. ردود الفعل على الموقف

تقوم أجهزة قياس الجهد أو أجهزة التشفير أو مستشعرات تأثير هول بتتبع زاوية عمود الخرج وإرسال إشارة موضع (4-20 مللي أمبير أو رقمية) مرة أخرى إلى DCS/PLC، لتأكيد الموضع الفعلي للصمام.

الدورة الكاملة في 3 خطوات: وصول إشارة التحكم ← يقوم المحرك بتشغيل مجموعة التروس ← يقوم عمود الخرج بتدوير الصمام إلى الموضع المستهدف ويتم إرسال التعليقات.

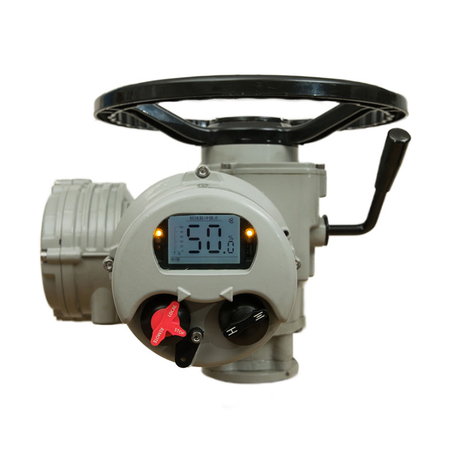

مشغلات الدوران الجزئي مقابل مشغلات الدوران المتعدد: ما الفرق؟

يعتمد الاختيار بين المحركات الجزئية والمتعددة الدورات بشكل كامل على نوع الصمام الخاص بك:

وأوضح المواصفات الرئيسية

عند تقييم المحركات الكهربائية ذات الدوران الجزئي، انتبه جيدًا لهذه المواصفات:

عزم الدوران الناتج

تُقاس هذه القوة بالنيوتن متر (N·m) أو القدم رطل (ft-lb)، وهي قوة الدوران التي يمكن للمشغل توصيلها. يجب أن يتجاوز عزم الدوران التشغيلي المطلوب للصمام بهامش أمان يتراوح بين 25-50% لمراعاة التآكل وتأثيرات درجة الحرارة وظروف الخط غير المتوقعة.

زاوية الدوران

توفر المحركات القياسية ذات الدوران الجزئي 90 درجة من الدوران. توفر بعض الطرز توقفات سير قابلة للتعديل، ويمكن للإصدارات الخاصة توفير ما يصل إلى 300 درجة للصمامات التي تتطلب أكثر من ربع دورة.

دورة العمل

يحدد هذا عدد المرات التي يمكن أن يعمل فيها المحرك دون ارتفاع درجة الحرارة:

• S2 (الخدمة لفترة قصيرة) : لتطبيقات التشغيل/الإيقاف، مُقدرة بـ 15 دقيقة من التشغيل المستمر.

• S4 (الخدمة المتقطعة) : لبدء التشغيل الدوري بتردد معتدل.

• S5 (الواجب المستمر) : لخدمة التعديل المتكررة، ما يصل إلى 1200 بداية في الساعة.

تصنيف الحماية (رمز IP)

توفر المحركات الصناعية عادةً حماية IP67 أو IP68 — مقاومة للغبار وقابلة للغمر. بالنسبة للبيئات الخارجية أو البيئات المغسولة، يوصى بشدة باستخدام IP68.

تصنيف مقاوم للانفجار

بالنسبة للمناطق الخطرة، ابحث عن شهادات مثل ATEX Ex d IIB T4 Gb أو IECEx . وهذا يضمن أن المشغل يمكن أن يحتوي على انفجار داخلي دون إشعال الغلاف الجوي المحيط.

التحكم والاتصالات

تدعم المحركات الحديثة طرق تحكم متعددة:

• سلكي : فتح/إغلاق/إيقاف عبر إشارات منفصلة (الأبسط والأكثر موثوقية).

• تناظري : 4-20 مللي أمبير لتعديل التحكم في الموضع والتعليقات.

• Fieldbus : Modbus RTU/TCP، Profibus-DP، Foundation Fieldbus (FF)، HART للتكامل الرقمي مع DCS/PLC.

الميزات الأساسية التي يجب البحث عنها

التطبيقات الصناعية

يتم العثور على المحركات الكهربائية ذات الدوران الجزئي في أي مكان تحتاج فيه الصمامات ربع الدوران إلى التشغيل الآلي:

النفط والغاز والبتروكيماويات

الصمامات الكروية وصمامات الفراشة على خطوط أنابيب النفط الخام ووحدات التقطير في المصافي ومحطات تخزين غاز البترول المسال وشبكات توزيع الغاز الطبيعي. النماذج المقاومة للانفجار قياسية هنا.

توليد الطاقة

عزل مياه تغذية الغلايات، والتحكم في خط البخار، ومخمدات إزالة الكبريت من غاز المداخن (FGD)، وأنظمة مياه التبريد في المحطات الحرارية والدورة المركبة والنووية.

معالجة المياه ومياه الصرف الصحي

صمامات الفراشة لسحب المياه الخام، والتحكم في تدفق حوض التهوية، وصمامات الجرعات الكيميائية، وعزل الحمأة. يتعامل غلاف IP68 مع ظروف الغمر والغسل.

المعادن والصلب

التحكم في المخمدات لأنظمة هواء الفرن العالي، ودوائر مياه التبريد، وخطوط غاز استخراج الغبار.

البلدية والتكييف

صمامات شبكة تدفئة المناطق، وتوزيع غاز المدينة، ومخمدات التدفئة والتهوية وتكييف الهواء (HVAC)، وبوابات التحكم في الحفاظ على المياه.

المعالجة الكيميائية

المحركات المقاومة للتآكل في صمامات تغذية المفاعل، وخطوط نقل المذيبات، وأنظمة معالجة الأحماض/القلويات.

كيفية اختيار المحرك الكهربائي المناسب للدوران الجزئي

اتبع هذه العملية خطوة بخطوة:

1. تحديد نوع وحجم الصمام الخاص بك . الكرة أم الفراشة أم صمام التوصيل؟ ما هو القطر الاسمي (DN) وفئة الضغط (PN/ANSI)؟

2. حساب عزم الدوران المطلوب . احصل على بيانات عزم الدوران الخاصة بالشركة المصنعة للصمام فيما يتعلق بضغط التشغيل والوسائط. أضف هامش أمان بنسبة 25-50%.

3. تحديد نوع الواجب . فتح/إغلاق بسيط → نوع التشغيل والإيقاف S2. التشكيل المتكرر → نوع التنظيم S4 / S5.

4. تحديد متطلبات التحكم . سلكي فقط؟ 4-20 مللي أمبير تناظري؟ فيلدبوس (مودبوس/بروفيبوس/هارت)؟ هل تحتاج إلى ردود فعل الموقف؟

5. تقييم البيئة . قياسي داخلي؟ خارجي (IP68)؟ منطقة خطرة (ATEX/IECEx)؟ درجات الحرارة القصوى؟

6. تحقق من مصدر الطاقة . تيار متردد 220 فولت أحادي الطور؟ تيار متردد 380 فولت ثلاث مراحل؟ تيار مستمر 24 فولت؟ تأكد من أن المحرك يطابق الطاقة المتوفرة لديك.

7. التحقق تعتبر الفلنجة ISO 5211 قياسية، ولكن تأكد من أن الحجم المحدد لسلسلة F (F03 – F25) يطابق الصمام الخاص بك.من واجهة التركيب

التعليمات

س: ما هي المكونات الرئيسية لمشغل الصمام الكهربائي الجزئي؟

ج: تشمل المكونات الرئيسية المحرك الكهربائي وآلية التروس ووحدة التحكم ومؤشرات الموقع.

س: كيف أختار المشغل المناسب للصمام الخاص بي؟

ج: ضع في اعتبارك عوامل مثل متطلبات عزم الدوران ونوع الصمام والظروف البيئية عند اختيار المشغل.

س: ما هي الصيانة المطلوبة لمشغلات الصمامات الكهربائية ذات الدوران الجزئي؟

ج: لا تحتاج هذه المحركات عمومًا إلى الصيانة لأكثر من 30000 عملية، ولكن يوصى بإجراء عمليات فحص منتظمة.

س: هل يمكن استخدام مشغلات الدوران الجزئي في التطبيقات الخارجية؟

ج: نعم، تتمتع العديد من المحركات ذات الدوران الجزئي بتصنيف IP68، مما يجعلها مناسبة للبيئات الخارجية والقاسية.

س: ما الذي يجب علي مراعاته فيما يتعلق بالسلامة عند استخدام مشغلات الصمامات الكهربائية ذات الدوران الجزئي؟

ج: تأكد من حصول المشغل على شهادات السلامة ذات الصلة مثل CE وATEX، واتبع إرشادات التثبيت لمنع المخاطر.
