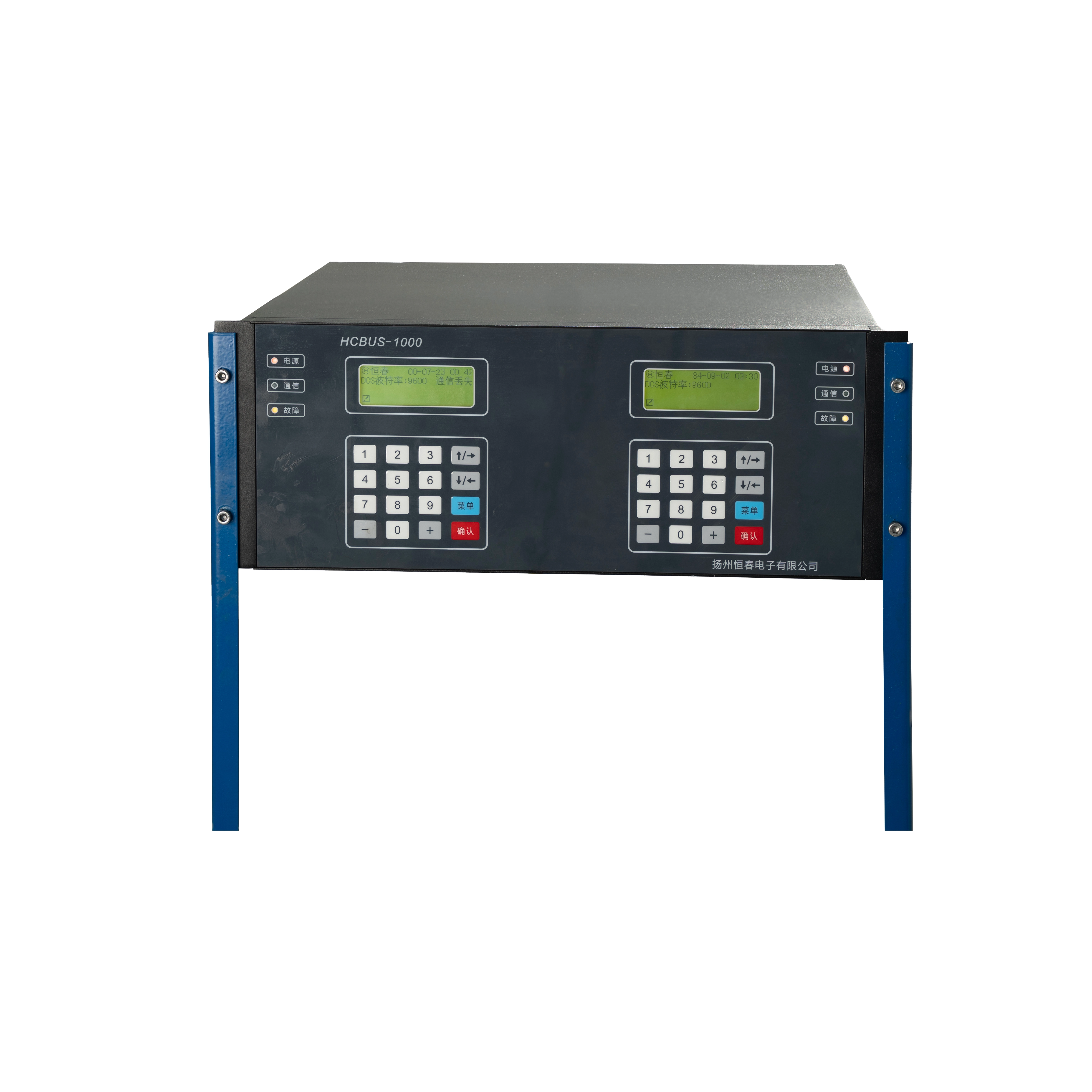

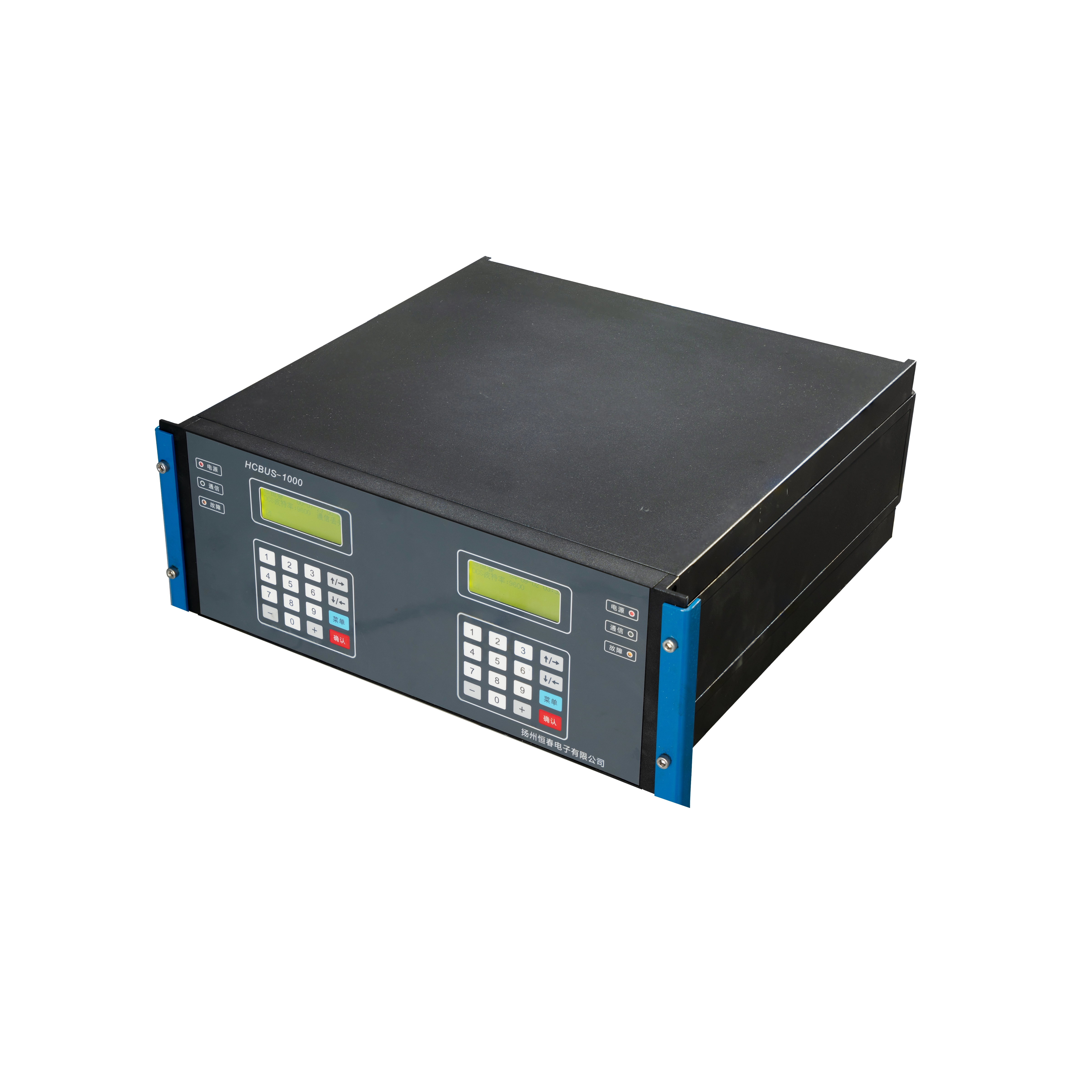

إن وحدة التحكم الرئيسية للحافلة الحلقية المتكررة الذكية للمحركات هي نظام تحكم صناعي متطور في الناقل الميداني مصمم لتحقيق مركزية إدارة شبكات التحكم في السوائل. تم تصميم هذا النظام من قبل مؤسسة 'العملاق الصغير المتخصصة والمبتكرة' على المستوى الوطني، ويعمل كجسر اتصال مهم بين أجهزة الكمبيوتر المضيفة (DCS/PLC) والمشغلات الكهربائية الميدانية.
من خلال الاستفادة من الهيكل الحلقي المتطور المكون من سلكين، تلغي وحدة التحكم هذه الحاجة إلى الكابلات المعقدة من نقطة إلى نقطة الموجودة في الشبكات النجمية التقليدية. لقد تم تصميمه خصيصًا لتوفير نسخة احتياطية سريعة متكررة من السيد والعبد، مما يضمن بقاء نقل البيانات دون انقطاع حتى في حالة انقطاع الكابل أو فشل نقطة واحدة. سواء تم نشرها في محطات الطاقة النووية أو مصافي البتروكيماويات أو خطوط الأنابيب لمسافات طويلة، تضمن وحدة التحكم هذه أعلى مستوى من استقرار القيادة والمراقبة في الوقت الفعلي.
الميزات التقنية الرئيسية
الاتصالات المتكررة الآمنة من الفشل
في التطبيقات الصناعية الهامة، يمكن أن يؤدي فقدان الاتصالات إلى توقف كارثي. تتميز وحدة التحكم هذه ببنية تكرارية ثنائية القناة. يدير البيانات عبر مسارين مستقلين:
آلية النسخ الاحتياطي السريع: في حالة قطع خط الاتصال الأساسي أو التداخل معه، يتحول النظام بسلاسة إلى القناة الثانوية دون تعطيل التشغيل.
التشخيص الذاتي: تقوم وحدة التحكم بمراقبة حالة حلقة الناقل بشكل مستمر وتنبه المشغلين تلقائيًا إلى مواقع الأخطاء، مما يقلل بشكل كبير من وقت الاستجابة للصيانة.
طوبولوجيا الحلقة عالية الكفاءة
تتطلب الأنظمة التقليدية كابلات فردية تمتد من غرفة التحكم إلى كل صمام. أحدثت وحدة التحكم الرئيسية Ring Bus الخاصة بنا ثورة في هذا الأمر من خلال السماح بتوصيل ما يصل إلى 31 مشغلًا لكل قناة في حلقة بسيطة باستخدام كبلات مزدوجة ملتوية.
الالكترونيات المتقدمة والحماية
تم تصنيعها في الحديثة لدينا ورشة العمل الإلكترونية ، وتخضع مركبات ثنائي الفينيل متعدد الكلور الداخلية لوحدة التحكم إلى تجميع SMT دقيق وعمليات طلاء للأشعة فوق البنفسجية المتخصصة. وهذا يضمن مقاومة فائقة للرطوبة والغبار والتآكل.
مناعة الاندفاع: تتميز المنافذ بعزل 4000 فولت وتم اختبارها لتحمل الزيادات المفاجئة في الصواعق (20 كيلو أمبير، 8/20 ميكروثانية)، وتلبية معايير EMC المستوى الرابع.
متانة فائقة: تم تصنيفها للتشغيل بين -25 درجة مئوية و80 درجة مئوية، مما يضمن الموثوقية في البيئات الصناعية الخارجية والقاسية.
التكامل السلس وقابلية التوسع
تم بناء النظام على بروتوكول Modbus RTU المقبول عالميًا ، مما يوفر توافق التوصيل والتشغيل مع العلامات التجارية الرئيسية لـ PLC وأنظمة DCS عبر واجهات RS485 أو RS232. وهو يدعم أوضاع الشبكات المرنة، بما في ذلك التكوينات التسلسلية والمتوازية والهجينة، لتتناسب مع التصميم الفعلي لمنشأتك.
| وصف | المعلمات |
| درجة حرارة العمل | -25 درجة مئوية – 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية – 85 درجة مئوية |
| أداء اختبار EMC | المستوى الرابع |
| عزل عرام المنفذ | 4000 فولت/1 دقيقة (مع الحماية من الصواعق 8/20 ميكروثانية 20 كيلو أمبير) |
| مزود الطاقة | تيار متردد 220 فولت ± 10% |
| عدد القنوات | 4 قنوات (الحد الأقصى 8 قنوات مدعومة) |
| وضع الاتصال | الاقتراع / العنونة الدورية |
| القدرة لكل قناة | 31 صمامًا (بحد أقصى 250 وحدة، مما يقلل من دورة المسح) |
| الحد الأقصى لدورة فحص الجهاز | .51.5s (يختلف حسب عدد الأجهزة) |
| مسح وقت استجابة الأمر | <20 مللي ثانية |
| بروتوكول الاتصالات | مودبوس ار تي يو |
| الواجهة الكهربائية | RS485 |
| معدل باود الاتصالات | 1200 بت في الثانية ~ 115200 بت في الثانية |
| وضع الشبكات | سلسلة، الموازية والهجين |
| مسافة الاتصالات | ≥1200 م |
| وضع شبكة الكمبيوتر المضيف | RS232/RS485 (منفذ مزدوج) |
| وضع التكرار | قنوات اتصال مزدوجة مستقلة تمامًا (العرض، التحكم، الواجهة، مصدر الطاقة) |
| وضع تبديل الخطأ | النسخ الاحتياطي الساخن، والتبديل التلقائي خالية من الاضطرابات |
| توسيع وحدة التحكم | سلسلة RS485 |
| إشارة العمل | إشارة LED/LCD |
| أبعاد التثبيت | 483 مم × 180 مم × 400 مم (العرض × الارتفاع × العمق) |
كيف يعمل: ميزة Ring Bus
على عكس السلسلة التعاقبية القياسية حيث يؤدي الكسر في المنتصف إلى قطع جميع الأجهزة النهائية، فإن بنية Ring Bus الخاصة بنا تخلق حلقة مغلقة.
التشغيل العادي: تتدفق البيانات في الاتجاه الأساسي إلى جميع المحركات.
سيناريو الخطأ: في حالة قطع كابل بين المحرك A والمشغل B، تكتشف وحدة التحكم الرئيسية الكسر على الفور.
إعادة التوجيه التلقائي: تقوم وحدة التحكم بتنشيط المنفذ الثانوي، وإرسال البيانات من 'الجانب الآخر' للحلقة. تظل جميع المحركات متصلة بالإنترنت ويمكن التحكم فيها، مما يسمح لفرق الصيانة بإصلاح الكابل دون إغلاق المصنع.
دليل الاختيار حسب القدرة
لاستيعاب المرافق ذات الأحجام المختلفة، يكون النظام معياريًا. في حين تظل التكنولوجيا الأساسية كما هي، يمكن للعملاء تحديد التكوينات بناءً على عدد القنوات المطلوبة:
تكوين القناة 2: مثالي للحلقات صغيرة الحجم (يدعم ما يصل إلى 62 صمامًا).
4-تكوين القناة: المعيار لمعظم محطات المعالجة (يدعم ما يصل إلى 125 صمامًا).
6-تكوين القناة: تحكم عالي الكثافة (يدعم ما يصل إلى 186 صمامًا).
تكوين 8 قنوات: السعة القصوى لشبكات الطاقة الكبيرة (تدعم ما يصل إلى 248 صمامًا).
التطبيقات النموذجية
مدعومًا بأكثر من 32 عامًا من التميز في التصنيع والشهادات العالمية (CE وATEX وISO)، فإن جهاز التحكم الرئيسي للحافلة هذا موثوق به في القطاعات عالية المخاطر:
الطاقة الحرارية والنووية: التحكم الدقيق في المخمدات وحلقات التبريد.
نقل النفط والغاز: مراقبة مسافات طويلة لصمامات خطوط الأنابيب.
معالجة المياه: الإدارة المركزية لبوابات التحكم الموزعة.
المعالجة الكيميائية: التحكم الآمن والمتكرر في المناطق الخطرة
التعليمات
س: هل يمكن لوحدة التحكم هذه العمل مع مشغلات غير هنجتشون؟
ج: نعم، طالما أن المشغلات تدعم بروتوكول Modbus RTU القياسي والطبقة المادية RS485، فيمكن دمجها في شبكتنا الحلقية. ومع ذلك، فإن الاقتران مع مشغلات Hengchun الكهربائية الذكية يضمن الأداء الأمثل وسهولة التشغيل.
س: ما هو نوع الكابل الموصى به
ج: نوصي باستخدام كبلات محمية مزدوجة ملتوية عالية الجودة لزيادة مناعة التداخل إلى أقصى حد وتحقيق مسافة اتصال كاملة تبلغ 1200 متر.
س: هل النظام متوافق مع معايير الصناعة 4.0؟
ج: بالتأكيد. ومن خلال رقمنة بيانات الصمامات وتمكين التشخيص عن بعد، تعد وحدة التحكم هذه مكونًا رئيسيًا في تحديث المصانع لإنترنت الأشياء الصناعي (IIoT).
