يشهد المشهد الصناعي تحولاً هائلاً نحو الكهرباء. يقوم المصنعون بسرعة باستبدال الأنظمة الهوائية والهيدروليكية التقليدية بمحركات كهربائية حديثة. يوفر هذا التحول دقة فائقة، وتغذية راجعة للبيانات في الوقت الفعلي، وتكاليف طاقة أقل بشكل ملحوظ. ومع ذلك، فإن التنقل في السوق أمر صعب. يشمل مصطلح 'المشغل الكهربائي' مجموعة واسعة من الأجهزة، بدءًا من الأجهزة الصغيرة في الأدوات الطبية وحتى الرافعات متعددة الأطنان في البناء الثقيل. ويخلق هذا التنوع عملية اختيار مربكة للمهندسين ومديري المشتريات.
لا يمكنك ببساطة اختيار رقم الجزء من الكتالوج دون فهم الآليات الأساسية. يعتمد المشغل 'الأفضل' كليًا على ملف تعريف الحركة المحدد لديك، وقيود المساحة، والظروف البيئية. يكسر هذا الدليل الفروق الحاسمة بين أنواع المحركات بناءً على التصميم الميكانيكي وملاءمة التطبيق. ومن خلال فهم هذه الاختلافات الأساسية، يمكنك اتخاذ قرارات هندسية مستنيرة تعمل على تحسين الأداء وتقليل التكلفة الإجمالية للملكية.
الحركة أولاً: يبدأ الاختيار بالمتطلبات الأساسية: الخطي (الدفع/السحب) مقابل الدوار (عزم الدوران/الزاوية).
أهمية ميكانيكا القيادة: الاختيار بين مسامير الرصاص، والمسامير الكروية، والأحزمة يملي الدقة والسرعة ودورة العمل.
عامل الشكل مقابل المساحة: تعمل التصميمات المضمنة والزاوية اليمنى والمسارات على حل القيود الهندسية المختلفة داخل الآلات.
واقع التكلفة الإجمالية للملكية: على الرغم من أن التكاليف الأولية أعلى من الأسطوانات الهوائية، إلا أن المحركات الكهربائية توفر تكاليف تشغيل أقل (الطاقة/الصيانة) وتحكمًا فائقًا.
لاختيار المكون الصحيح، يجب أن تفهم ما يحدث داخل السكن. يعتمد على مبدأ عمل المحرك الكهربائي تحويل الطاقة الكهربائية إلى عزم دوران ميكانيكي، والذي يتم ترجمته بعد ذلك إلى حركة خطية أو دورانية.
إذا نظرت إلى مخطط المشغل الكهربائي القياسي ، فستجد عادةً أربعة أنظمة فرعية متميزة تعمل في انسجام تام:
المحرك: هذا هو مصدر الطاقة. عادة ما يكون محرك DC مصقولًا أو بدون فرش، على الرغم من استخدام المحركات السائر والمحركات المؤازرة في التطبيقات عالية الدقة.
التروس: يجب تقليل خرج المحرك عالي السرعة لزيادة عزم الدوران. يستخدم المصنعون التروس المحفزة أو التروس الكوكبية أو المحركات الدودية لتحقيق نسبة عزم الدوران الصحيحة.
آلية القيادة: يقوم هذا المكون بتحويل الحركة الدورانية إلى حركة خطية. تشمل الأنواع الشائعة المسمار الرصاصي (المغزل) وجوز القيادة، أو نظام الجريدة المسننة والترس.
ردود الفعل: أجهزة الاستشعار مثل أجهزة تأثير هول، ومقاييس الجهد، أو أجهزة التشفير البصرية تتبع الموقع. إنهم يخبرون النظام بالضبط بمكان وجود المشغل في أي لحظة.
المحرك نفسه هو العضلات. إنه يدفع أو يسحب أو يدور بناءً على الطاقة التي يتلقاها. وحدة التحكم تعمل بمثابة الدماغ. يرسل إشارات إلى المحرك لتمديد القضيب أو سحبه. في الأنظمة المتطورة، تقوم وحدة التحكم بمراقبة السحب الحالي وردود الفعل على الموضع لمنع الضرر وضمان التكرار الدقيق.
عندما يسأل المهندسون ما هي الأنواع المختلفة للمحركات الكهربائية؟ فإنهم عادة ما يبحثون عن تصنيف يعتمد على البنية الميكانيكية. يحدد التصميم المادي كيفية دمج الوحدة في جهازك.
هذا هو عامل الشكل الأكثر شهرة. يدور المسمار الداخلي، مما يجبر صامولة المحرك على تحريك أنبوب قابل للتمديد (القضيب) داخل وخارج الهيكل الرئيسي.
أفضل استخدام: الدفع أو السحب أو الرفع أو الضغط في البيئات المفتوحة.
Pro: هذه الوحدات سهلة الغلق. تعمل تصنيفات IP العالية (IP66/IP67) على حماية المكونات الداخلية من الغبار والماء، مما يجعلها مثالية للاستخدام في الهواء الطلق أو عند الغسيل.
السلبيات: يمتد الطول الإجمالي بشكل ملحوظ أثناء التشغيل. علاوة على ذلك، فإن القضيب الممتد يكون عرضة للانحناء (الانبعاج) إذا تعرض لأحمال جانبية.
بدلاً من قضيب التمديد، تنزلق العربة على طول سكة ثابتة أو مسار على جسم المحرك. يظل الطول الإجمالي للوحدة ثابتًا أثناء التشغيل.
أفضل استخدام: التطبيقات التي تتطلب مساحة ثابتة، مثل الماسحات الضوئية الطبية أو الأثاث القابل للتعديل حيث تكون المساحة ضيقة.
Pro: إنه يلغي الحاجة إلى مساحة إضافية لتمديد القضيب. يتعامل تصميم المسار مع التحميل الجانبي والأحمال اللحظة بشكل أفضل بكثير من الإصدارات ذات نمط القضيب.
السلبيات: من الصعب إغلاق المسار المنزلق ضد البيئات القاسية. تتمتع هذه الوحدات عادةً بتصنيفات IP أقل من نظيراتها ذات النمط القضيبي.
تستخدم أعمدة الرفع أنابيب تلسكوبية متعددة المراحل لتوفير الحركة الرأسية. إنها تعمل كمشغل قضيبي ولكنها مصممة لتكون ذاتية الدعم من الناحية الهيكلية.
أفضل استخدام: مكاتب قابلة لتعديل الارتفاع، وأسرة طبية، ومحطات عمل صناعية مريحة.
فائدة فريدة: توفر ثباتًا عاليًا ووصولاً رأسيًا طويلًا مع الحفاظ على ارتفاع منخفض جدًا.
يؤدي اتجاه المحرك بالنسبة إلى برغي القيادة إلى تغيير شكل المشغل. يساعد هذا الاختلاف الهندسي في حل مشكلات التغليف المحددة.
المحرك وعلبة التروس والمسمار الرصاص يجلسون في خط مستقيم. وهذا يخلق مظهرًا انسيابيًا يشبه الأنبوب.
المقايضة: يوفر هذا التصميم المظهر الجانبي الأنحف، وهو ممتاز من الناحية الجمالية أو تركيب الأنابيب الداخلية. ومع ذلك، فإنه يؤدي إلى أطول طول منسحب لأن المحرك يجلس خلف المسمار.
يقع المحرك بجانب برغي القيادة، بالتوازي مع الجسم الرئيسي. تقوم التروس أو حزام التوقيت بتوصيل عمود المحرك بالمسمار.
المقايضة: هذا التصميم يقلل بشكل كبير من الطول الإجمالي للوحدة. كما أنه يسمح للمصنعين بتبديل نسب التروس بسهولة لتخصيص قدرات السرعة والقوة دون تغيير الهيكل.
يتم تركيب المحرك بشكل عمودي على برغي القيادة، عادةً باستخدام مجموعة تروس دودية.
المفاضلة: هؤلاء مستخدمون أكفاء لمساحة الزاوية. توفر آلية الترس الدودي تشغيلًا هادئًا للغاية وإمكانيات قفل ذاتي متأصلة، مما يعني أن الحمل عادةً لن يدفع المحرك للخلف عند انقطاع الطاقة.
تحدد الآلية الداخلية التي تحول الدوران إلى حركة خطية خصائص الأداء. هذه تفاصيل هندسية مهمة غالبًا ما يتم تجاهلها أثناء الاختيار الأولي.
| تكنولوجيا القيادة، | خصائص | نوع الاحتكاك، | التطبيقات المثالية |
|---|---|---|---|
| برغي الرصاص (أكمي) | الاحتكاك المنزلق | هادئ، وفعال من حيث التكلفة، وغالبًا ما يكون مغلقًا ذاتيًا. | دورات عمل منخفضة إلى متوسطة؛ تعديلات متقطعة. |
| الكرة اللولبية | الاحتكاك المتداول | كفاءة عالية، دورة عمل عالية، باهظة الثمن. | الأتمتة الصناعية المستمرة. الأحمال الثقيلة. |
| يحركها الحزام | نظام البكرة | سرعة عالية جدًا، ضربة طويلة، قوة أقل. | روبوتات الاختيار والمكان؛ خطوط النقل السريع . |
تعتمد هذه على الاحتكاك المنزلق بين الجوز وخيوط المسمار. إنهم هادئون وعادة ما يكونون منغلقين على أنفسهم، مما يعني أنهم يحتفظون بمواقعهم دون كهرباء. إنها مثالية للتطبيقات ذات دورات العمل المنخفضة إلى المتوسطة حيث تكون التكلفة عاملاً.
تستخدم البراغي الكروية محامل كروية مُعاد تدويرها لتقليل الاحتكاك. إنها توفر كفاءة عالية ويمكن أن تعمل بشكل مستمر دون ارتفاع درجة الحرارة. ومع ذلك، فهي أكثر تكلفة وليست ذاتية القفل؛ يجب عليك استخدام الفرامل لتثبيت الحمولة في مكانها.
بدلاً من المسمار، يقوم محرك الحزام بتحريك العربة. توفر هذه الأنظمة حركة خطية سريعة وقدرات السكتة الدماغية الطويلة، مما يجعلها مثالية لمهام التشغيل الآلي مثل خطوط التعبئة والتغليف أو التعامل مع المواد.
في حين أن الحركة الخطية شائعة، فإن العديد من العمليات الصناعية تتطلب الدوران. تم تصميم أنواع المحركات في قطاع التحكم في العمليات خصيصًا لتشغيل الصمامات.

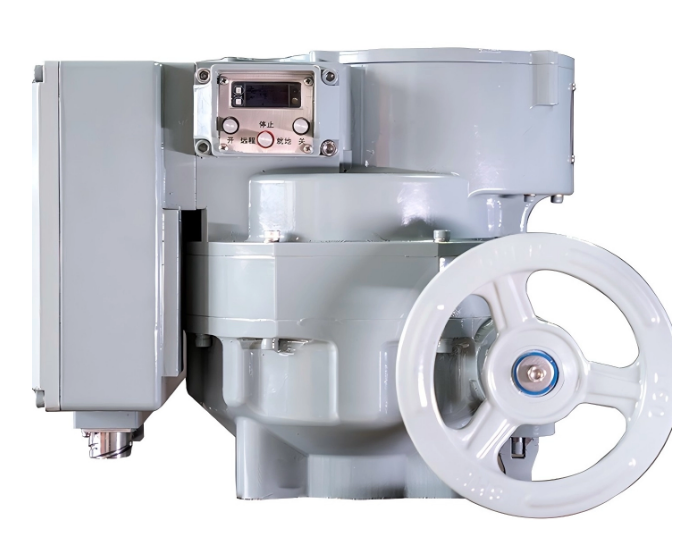

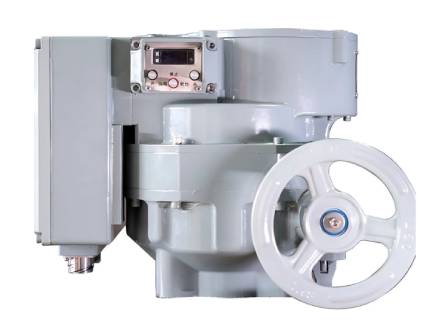

تقوم هذه الوحدات بتدوير العمود بمقدار 90 درجة بالضبط. يتم استخدامها بشكل أساسي للتحكم في الصمامات الكروية وصمامات الفراشة. الشرط الرئيسي هنا هو عزم الدوران العالي في بداية ونهاية الشوط لتثبيت آلية الصمام وإلغاء تثبيتها.
تتطلب بعض الصمامات، مثل صمامات البوابة أو الصمامات الكروية، دورات كاملة متعددة للفتح أو الإغلاق. توفر المحركات متعددة الدورات دورانًا مستمرًا مع تحديد دقيق لعزم الدوران لمنع تلف ساق الصمام.
تعمل مشغلات القطع ببساطة: مفتوحة بالكامل أو مغلقة بالكامل. يتم استخدامها للتحكم في التشغيل/الإيقاف. تقبل المحركات التنظيمية الإشارات التناظرية (مثل 4-20 مللي أمبير) لتعديل التدفق بدقة، ووضع الصمام في أي زاوية تتراوح بين 0 و90 درجة.
يتطلب اختيار الأجهزة المناسبة اتباع نهج منهجي. عادةً ما يتبع المهندسون مسارًا منطقيًا محددًا. إليك كيفية اختيار المحرك الكهربائي؟ دون الإفراط في الإنفاق أو التقليل.
ابدأ بالأساسيات. احسب الحمل الديناميكي (الوزن الذي تحركه) والحمل الثابت (الوزن الذي تحمله). تحديد السرعة المطلوبة. تذكر أن السرعة العالية تتطلب عادةً قوة أقل لكل واط. قم بتصنيف احتياجاتك: هل تبحث عن وحدة صغيرة (~200N)، أو وحدة مرافق (~2000N)، أو وحش صناعي (6000N+)؟
المحركات الكهربائية تولد الحرارة. يجب عليك تحديد نسبة التشغيل. إذا كانت الوحدة تعمل بنسبة 10% من الوقت وتستقر بنسبة 90%، فإن المسمار الرصاصي جيد. إذا كان يعمل بشكل مستمر بنسبة 100%، فأنت بحاجة إلى نظام محرك بدون فرش أو لولب كروي لمنع الإرهاق.
أين سيعيش؟ إذا كان الجهاز بالخارج، فأنت بحاجة إلى تصنيفات IP66 أو IP67 لمقاومة الماء. إذا كان ذلك في مصنع لتجهيز الأغذية، فقد تحتاج إلى IP69K لعمليات الغسيل ذات الضغط العالي. ضع في اعتبارك أيضًا التركيب. هل ستستخدم حامل Clevis (محوري)، أو مرتكز الدوران، أو شفة صلبة؟
ليس كل الموردين متساوين. عند فحص الشركة المصنعة للمحركات الكهربائية ، ابحث عن إمكانيات التخصيص. هل يمكنهم ضبط أطوال السكتة الدماغية؟ هل يقدمون ملفات CAD ثلاثية الأبعاد لفريق التصميم الخاص بك؟ تحقق مما إذا كانوا يوفرون وحدات تحكم مدمجة أو إذا كنت بحاجة إلى شراء برامج تشغيل خارجية بشكل منفصل.
التحول إلى المحركات الكهربائية يجلب فوائد هائلة، ولكن يجب عليك الحذر من مخاطر التنفيذ الشائعة.
تم تصميم مشغلات القضبان القياسية للأحمال المحورية فقط (الدفع بشكل مستقيم للخارج). سوف تؤدي القوى الشعاعية أو الأحمال الجانبية إلى ثني القضيب وتدمير الأختام. إذا كان تطبيقك يتضمن تحميلًا جانبيًا، فيجب عليك استخدام قضبان توجيه خارجية أو التبديل إلى مشغل المسار.
إذا انقطعت الكهرباء هل يسقط الحمل؟ يمكن للمشغلات اللولبية الكروية أن تتحرك للخلف بسهولة. لمنع الإصابة أو التلف، يجب عليك التأكد من أن النظام يشتمل على فرامل ميكانيكية أو اختيار تصميم تروس دودية يكون بطبيعته قفلًا ذاتيًا.
غالبًا ما يكون السعر الأولي للنظام الكهربائي أعلى من سعر الأسطوانة الهوائية. ومع ذلك، فإن التكلفة الإجمالية للملكية عادة ما تكون أقل. تعاني الأنظمة الهوائية من تسربات الهواء الباهظة الثمن وارتفاع تكاليف صيانة الضاغط. تستهلك الأنظمة الكهربائية الطاقة فقط عند التحرك، مما يوفر وفورات طويلة الأجل وبيئة تصنيع أنظف.
يتم تحديد المشغل 'الأفضل' بدقة من خلال هندسة المساحة الخاصة بك وفيزياء الحمل. سواء كنت بحاجة إلى الطاقة الأولية للاستبدال الهيدروليكي أو الدقة المدمجة لمشغل الجنزير، فإن السوق يقدم لك الحل. النجاح يأتي من منهج 'المتطلبات أولاً'. حدد معلمات القوة والسرعة والسكتة الدماغية قبل فتح الكتالوج.
لا تخمن عندما يتعلق الأمر بالتحكم في الحركة. استشر أحد مهندسي التطبيقات ذوي الخبرة للتحقق من صحة حسابات الحجم الخاصة بك. سيوفر المحرك الكهربائي الذي تم اختياره جيدًا سنوات من التشغيل بدون صيانة، والتحكم الدقيق، وتوفيرًا كبيرًا للطاقة.
ج: الفئات الأربع العريضة هي ما هي أنواع المحركات الأربعة واستخداماتها؟ يركز على: الكهربائية (أتمتة نظيفة ودقيقة)، والهيدروليكية (رفع الأحمال الثقيلة، والبناء)، والهواء المضغوط (أتمتة المصانع السريعة والبسيطة)، والميكانيكية (التروس/الرافعات اليدوية). تحل المحركات الكهربائية محل المحركات الأخرى بشكل متزايد بسبب التحكم والكفاءة الأفضل.
ج: ما هو نوع المحركات الأكثر استخدامًا؟ يعتمد على الصناعة. بالنسبة للمرافق العامة والأتمتة المنزلية، تعد المحركات الكهربائية ذات النمط القضيبي الخطي هي المعيار. في أنظمة التحكم في العمليات والأنابيب، تعد المحركات الدوارة ربع دورة هي الأكثر شيوعًا لإدارة الصمامات.
ج: تم تصميم الملف اللولبي لحركة التشغيل/الإيقاف القصيرة والفورية (مثل المزلاج). يوفر المحرك الكهربائي شوطًا يتم التحكم فيه بسرعات متغيرة وقدرات تحديد موضع متوسطة. المحركات مخصصة لملفات الحركة الدقيقة، في حين أن الملفات اللولبية مخصصة للتبديل الثنائي.
ج: نعم. يمكن للمحركات الكهربائية الصناعية الحديثة أن تولد قوى تتجاوز 15000 نيوتن (أكثر من 3300 رطل). إنها تحل محل الأسطوانات الهيدروليكية في العديد من تطبيقات الخدمة الشاقة للتخلص من تسرب السوائل وتقليل الصيانة وتحسين الدقة الموضعية.
